Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату или в розетку; выводы с шагом 5мм; 1СO 10A | 405170240000 Finder 40.51.7.024.0000

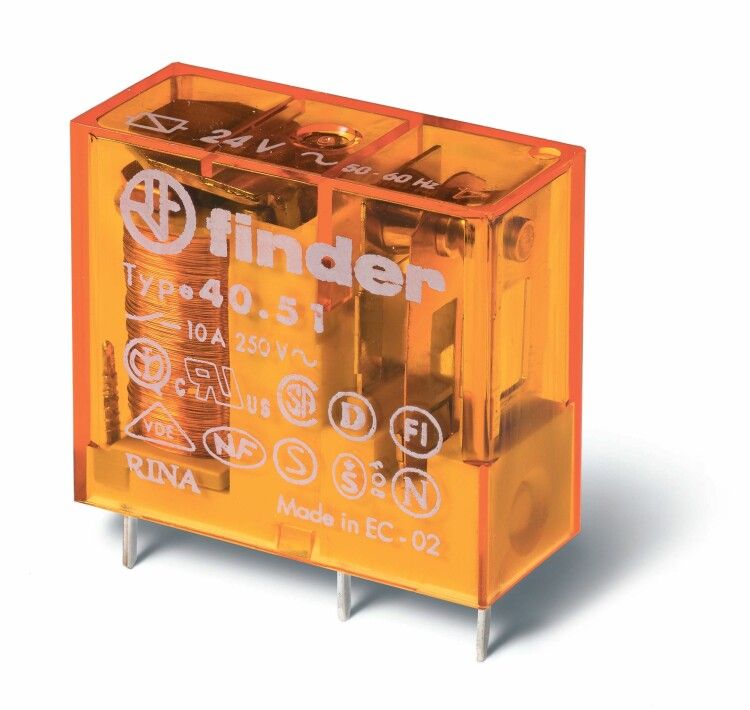

Реле электромеханическое миниатюрное универсальное Finder 40.51.7.024.0000 - компактное промежуточное реле с коммутирующей способностью до 10 А, предназначенное для работы в цепях постоянного тока 24 В. Подходит для установки как на печатную плату, так и в штепсельную розетку, обеспечивает надёжное переключение в автоматических системах с ограниченным пространством.

Назначение и область применения

Реле электромеханическое миниатюрное универсальное Finder 40.51.7.024.0000 используется для управления нагрузками средней мощности в устройствах автоматизации, где требуется гальваническая развязка между управляющим сигналом и силовой цепью. Применяется в панелях управления, контроллерах, бытовых и промышленных аппаратах: системы освещения, насосы, вентиляторы, малые двигатели, оборудование с микроконтроллерами.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки: 24 В DC
• Номинальный ток контактов: 10 А
• Тип контакта: одинарный перекидной (1CO)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым воздействиям и окислению
• Способ монтажа: на печатную плату или через штепсельный разъём (розетку)
• Шаг выводов: 5 мм - совместим с типовыми платами и базами
• Тип управления: моностабильное (возврат в исходное состояние после отключения питания)
• Поляризация: свободная - можно подключать любым образом (+/-)
• Степень защиты: IP20 - защищено от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Катушка: высокой чувствительности - требует минимального тока срабатывания, подходит для слаботочных выходов МК

Совместимость и монтаж

Реле электромеханическое миниатюрное универсальное Finder 40.51.7.024.0000 имеет два варианта установки:

• На печатную плату - выводы проходят через отверстия и паяются; рекомендовано использовать паяльник с регулировкой температуры, время пайки не более 3 секунд на вывод
• Через штепсельную розетку - совместимо с базами серии FINDER 79.00.x.xxx (например, 79.00.0.024.0000); позволяет заменить реле без пайки

При монтаже на плату учтите, что расстояние между выводами - 5 мм, что соответствует стандартному шагу DIL-8. Для предотвращения механического напряжения не изгибайте выводы после установки.

Безопасность и стандарты

Реле электромеханическое миниатюрное универсальное Finder 40.51.7.024.0000 соответствует европейским нормам безопасности:

• EN 61810-1 - общие требования к реле
• EN 61810-2 - требования к промежуточным реле
• EN 61810-7 - методы испытаний

Изделие предназначено для использования в электроустановках класса II (двойная изоляция). Напряжение изоляции между катушкой и контактами - 4 кВ.

Преимущества

• Высокая чувствительность катушки - срабатывает при токе менее 10 мА, идеально для связи с микроконтроллерами и логическими схемами
• Контакты AgNi - долгий срок службы даже при частых включениях индуктивных нагрузок
• Гибкий монтаж - один и тот же экземпляр можно применять как на плате, так и в розетке
• Компактные габариты - экономия места на плате и в щитах
• Отсутствие полярности - не нужна точная ориентация при подключении катушки

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не защищает от брызг и пыли
• Не подходит для коммутации сверхвысоких импульсных токов (>10 А) или индуктивных нагрузок выше 100 ВА
• При использовании в розетке необходимо соблюдать максимальную температуру окружающей среды - не выше +55C
• Запрещён монтаж рядом с источниками сильного тепла (терморегуляторы, нагревательные элементы)

Примеры использования

• Управление вентилятором охлаждения в PLC-панели через GPIO микроконтроллера
• Переключение светового сигнала в автоматической линии сборки
• Размыкание цепи питания насоса при аварийном отключении
• Интерфейс между 3,3 В логикой и 24 В промышленными устройствами

Практические советы

• При работе с индуктивными нагрузками (катушки, двигатели) обязательно используйте демпферную цепочку (диод или RC-фильтр) параллельно контакту - продлит срок службы
• Для монтажа на плату проверьте соответствие размеров отверстий - шаг 5 мм требует точного сверления
• Если реле будет часто переключаться (более 1000 циклов/час), выбирайте розеточный вариант - легче заменить при износе
• Не применяйте в цепях переменного тока - катушка рассчитана только на 24 В постоянного тока
• При хранении избегайте мест с высокой влажностью - пластиковый корпус не герметичен, возможна коррозия контактов
