Розетка с винт. клеммами (с зажимной клетью) для реле 40.31 модули 99.80 в комплекте пластик. клипса 095.91.3 син. FINDER 95933SPA 95.93.3SPA

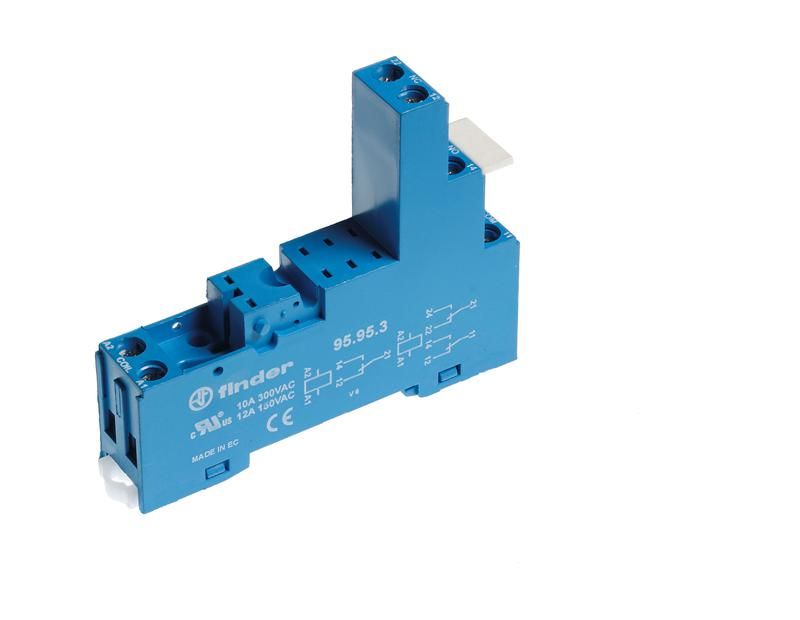

Розетка с винтовыми клеммами (с зажимной клетью) для реле 40.31, модули 99.80, пластиковая клипса 095.91.3 - это компактная и надёжная платформа для установки реле на DIN-рейку. Разработана компанией Finder, артикулы 95.93.3spa и 95933spa, она обеспечивает прочное электрическое соединение и упрощает замену устройств в распределительных щитах.

Назначение и область применения

Эта розетка предназначена для быстрой и безопасной фиксации реле типа 40.31 и других совместимых модулей серии 95. Она используется в автоматических системах управления, где требуется частая замена реле без перепайки проводов - например, в промышленном оборудовании, системах вентиляции, насосных станциях и панелях управления.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клетью - обеспечивают плотный контакт без повреждения жил
• Количество контактов: 5 - позволяет подключить все необходимые цепи реле (питание, выходы, входы)
• Номинальный ток: 10 А - рассчитана на нагрузки до 2,2–2,5 кВт при 220–250 В
• Напряжение: 220–250 В переменного тока
• Монтаж: на DIN-рейку 35 мм - совместима со стандартными шинами в щитах
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: термостойкий пластик - устойчив к механическим воздействиям и нагреву
• Климатическое исполнение: УХЛ4 - работает в условиях повышенной влажности и колебаний температуры
• Диапазон температур: от –40 C до +70 C - подходит для холодных помещений и нагретых щитов
• Цвет: синий - стандартизирован для удобства идентификации
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7 - сертифицирована для промышленного использования

Совместимость и монтаж

Розетка совместима с реле серии 40.31 и другими модулями, имеющими аналогичную форму и расположение контактов (например, модули 99.80). Монтаж осуществляется путём защёлкивания на DIN-рейку 35 мм - достаточно слегка нажать до характерного щелчка. Клеммы имеют зажимную клеть: провода вставляются в отверстие и затягиваются винтом - не требуют предварительной опрессовки, но рекомендовано использовать одножильные медные провода сечением 0,2–2,5 мм2. Для многожильных проводов лучше применять наконечники.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1/2/7, которые гарантируют изоляцию, тепловую стабильность и отказоустойчивость. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от брызг и пыли - не применяйте в сырых или запылённых средах без дополнительной защиты.

Преимущества

• Зажимная клеть снижает риск плохого контакта и перегрева
• Фиксация на DIN-рейке ускоряет сборку и обслуживание
• Пластиковый корпус не проводит ток и не деформируется при нагреве
• Синий цвет легко отличается от других розеток в щите
• Поддерживает широкий температурный диапазон - подходит для суровых условий

Ограничения применения

• Не предназначен для работы в помещениях с высокой влажностью, пылью или агрессивной средой - IP20 недостаточно
• Не совместим с реле других форм-факторов (например, 40.52 или 40.72)
• Не следует использовать для токов выше 10 А - возможен перегрев и повреждение клемм
• Не рекомендуется для постоянного подключения грузовых цепей свыше 2,5 кВт длительно

Примеры использования

• Автоматизация конвейера - замена реле времени при смене режима работы
• Щит управления HVAC - подключение термореле и реле давления
• Система аварийного освещения - коммутирование через реле 40.31
• Промышленные панели с частой диагностикой - быстрая замена неисправного реле без демонтажа проводов

Практические советы

• Перед установкой проверьте соответствие реле типу 40.31 - другие модели могут не войти в посадочное место
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить клеть
• При использовании многожильных проводов обязательно используйте наконечники типа “штырь” или “вилка”
• Обязательно отключите питание перед заменой реле - даже при выключенном устройстве на клеммах может сохраняться потенциал
• Для долговечности избегайте установки рядом с источниками сильного тепла (например, плавкими предохранителями или преобразователями)
