Розетка для реле OptiRel G RR94-94-230-7-V 10А КЭАЗ (Курский электроаппаратный завод) 281166

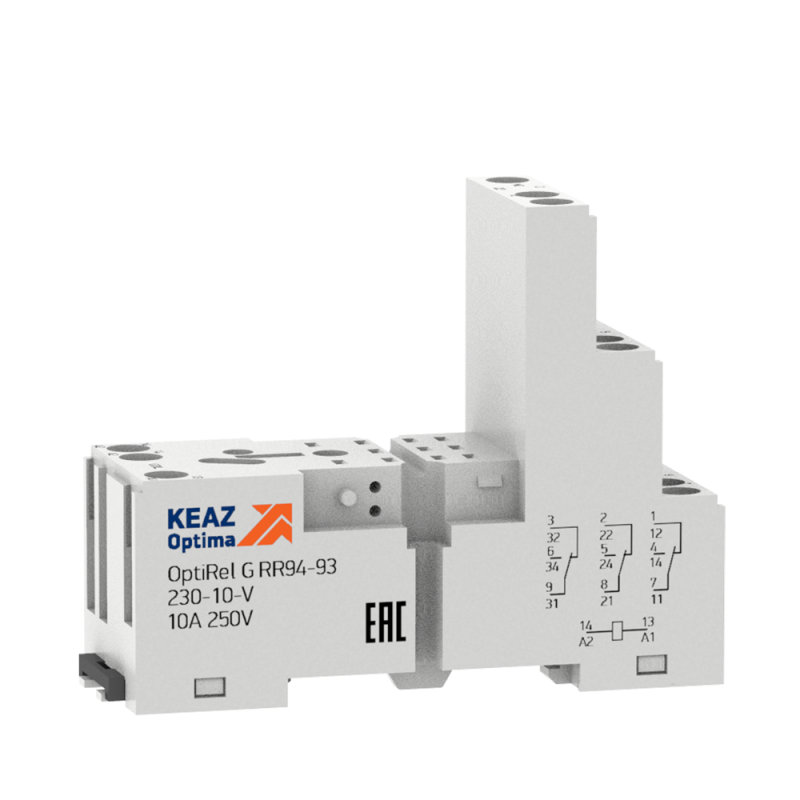

Розетка для реле OptiRel G RR94-93-230-10-V - это компактный элемент для быстрого монтажа и подключения промежуточных реле серии OptiRel G на DIN-рейку. Она позволяет легко заменять реле без перепайки проводов, снижает время обслуживания и повышает надёжность коммутационных цепей в автоматизированных системах.

Назначение и область применения

Розетка для реле OptiRel G RR94-93-230-10-V используется исключительно для установки втычных реле серии OptiRel G RP55. Она служит переходным элементом между силовыми и управляющими цепями: через её контакты подводятся провода питания и сигнала, а реле вставляется сверху. Применяется в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется частая замена реле или гибкая модификация схемы.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитана на работу в сетях переменного тока до 230 В
• Номинальный ток: 10 А - способна выдерживать постоянную нагрузку до 10 ампер
• Монтаж: на DIN-рейку типа TS35/7,5 или TS35/15 - совместима со стандартными рейками в щитах
• Подключение: винтовые зажимы - обеспечивают прочное соединение с медными проводниками сечением до 2,5 мм2
• Количество контактов: 0 - сама розетка не имеет внутренних контактов; она лишь передаёт сигнал от проводов к реле

Совместимость и монтаж

Розетка для реле OptiRel G RR94-93-230-10-V совместима только с реле серии OptiRel G RP55. Установка происходит в два этапа:

1. Закрепите розетку на DIN-рейке - защёлкивающий механизм фиксирует устройство без инструментов
2. Подключите провода к винтовым зажимам - используйте отвертку для затяжки клемм
3. Вставьте реле RP55 в розетку - оно должно плотно «сесть» с характерным щелчком

Фиксатор для предотвращения случайного выпадения реле продается отдельно - без него реле может выскочить при вибрации или механическом воздействии.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Номинальные значения напряжения и тока указаны с запасом по нагреву и изоляции. Работает в температурном диапазоне от -25C до +60C. Не предназначен для взрывоопасных сред.

Преимущества

• Ускоряет сервисное обслуживание - реле меняется за минуту без отсоединения проводов
• Снижает риск ошибок при подключении - контакты уже правильно распределены
• Защищает проводку - все соединения находятся внутри розетки, доступ к ним закрыт
• Гибкость системы - можно менять тип реле, сохраняя ту же розетку и проводку

Ограничения применения

• Не работает самостоятельно - требует обязательного наличия реле OptiRel G RP55
• Не поддерживает высокие токи - максимальная нагрузка 10 А, нельзя использовать вместо силовой розетки
• Не имеет защиты от перенапряжений - для защиты нужен внешний модуль
• Не подходит для монтажа вне щита - не имеет корпуса повышенной степени защиты IP

Примеры использования

• Автоматизация производства: управление двигателями конвейеров через промежуточные реле
• Системы освещения: включение групп светильников по таймеру или датчику
• Щиты управления насосами: реле срабатывает при достижении уровня воды
• Аварийные системы: резервирование цепей с возможностью быстрой замены отказавшего реле

Практические советы

• Перед монтажом проверьте, что реле RP55 точно соответствует модели - другие реле не подходят
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковые клеммы
• Используйте фиксатор даже при малых вибрациях - он стоит недорого, но предотвращает аварии
• Для индикации состояния добавьте модуль с LED - он вставляется в тот же разъём, что и реле
• При замене реле всегда отключайте питание - хотя розетка не имеет собственных контактов, провода под напряжением
