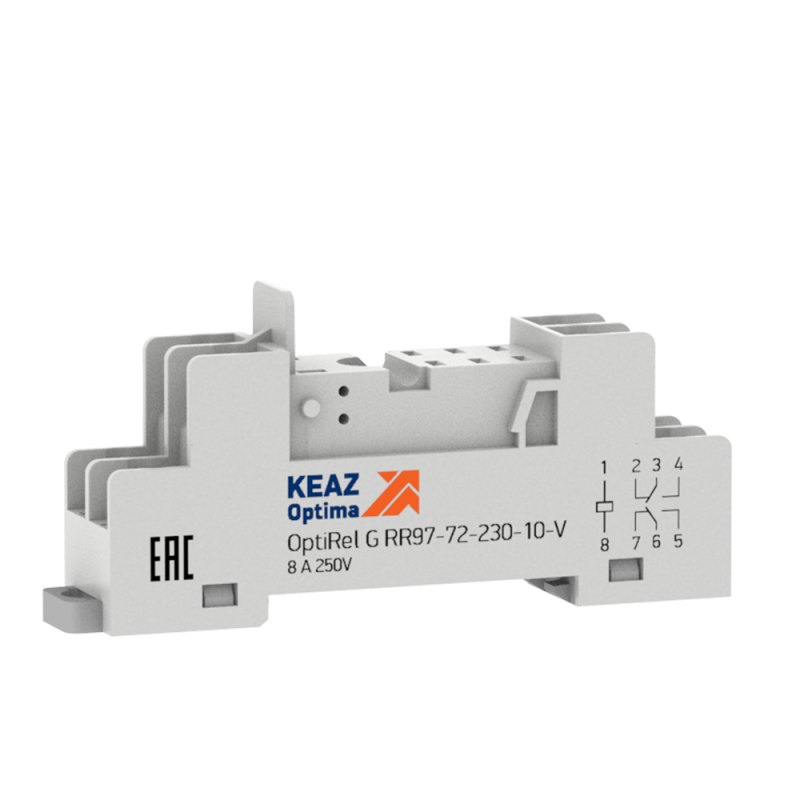

Розетка для реле OptiRel G RR97-72-230-10-V КЭАЗ 281177

Розетка для реле OptiRel G RR97-72-230-10-V - это компактное крепление для промежуточных реле серии OptiRel G, предназначенное для быстрого и надёжного подключения к DIN-рейке. Бренд КЭАЗ предлагает эту модель как часть модульной системы автоматизации, где розетка OptiRel G RR97-72-230-10-V служит основой для установки и замены реле без перепайки проводов.

Назначение и область применения

Розетка OptiRel G RR97-72-230-10-V используется исключительно для установки реле серии OptiRel G RP46. Она не является самостоятельным устройством - её задача: упростить монтаж, обслуживание и замену реле в распределительных щитах. Подходит для систем автоматизации, управляемых оборудованием, станков, конвейеров и других промышленных решений, где требуется частая замена или диагностика реле.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,3 кВт при 230 В переменного тока;
• Номинальное напряжение: 5–230 В - совместима с постоянным и переменным током в этом диапазоне;
• Способ монтажа: крепление на DIN-рейку 35 мм - стандартная шина для промышленных щитов;
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение с медными проводниками сечением до 2,5 мм2;
• Количество контактных выводов: 0 - розетка сама не имеет контактов; все соединения реализуются через установленное в неё реле.

Совместимость и монтаж

Розетка OptiRel G RR97-72-230-10-V совместима только с реле серии OptiRel G RP46. Установка происходит путём вставки реле в гнездо до характерного щелчка. Для надёжной фиксации необходимо использовать отдельный фиксатор - он продается как расходный элемент. Без него реле может выпасть при вибрациях или механическом воздействии. Монтаж выполняется на стандартную DIN-рейку 35 мм с помощью защёлок на корпусе розетки. Подключение проводов осуществляется через винтовые зажимы на тыльной стороне - доступ к ним открыт после установки реле.

Преимущества

• Ускоряет замену реле - достаточно вытащить старое и вставить новое, не трогая провода;
• Защищает контакты от случайного повреждения при обслуживании;
• Имеет чётко очерченные места для подключения - снижает риск ошибок при подключении;
• Произведён по технологии КЭАЗ - гарантирует долгий срок службы даже в условиях повышенной вибрации и температурных колебаний.

Ограничения применения

• Не работает без реле OptiRel G RP46 - нельзя использовать как обычную розетку или переходник;
• Не допускается использование с другими сериями реле - даже аналогичными по форме;
• Максимальный ток 10 А - не подходит для мощных нагрузок выше этого значения;
• Фиксатор обязателен для безопасной работы - без него возможна потеря контакта.

Примеры использования

• Автоматизация производства: реле в розетке меняются при смене режимов работы конвейера;
• Щитовые устройства: розетка OptiRel G RR97-72-230-10-V устанавливается в распределительном щите для управления освещением или насосами;
• Аварийные системы: легко заменяемый модуль позволяет быстро восстановить работу после отказа реле.

Практические советы

• Перед монтажом проверьте, что реле OptiRel G RP46 полностью соответствует вашей схеме управления - напряжение, тип контактов и время срабатывания;
• Затягивайте винтовые зажимы равномерно - переусиливать нельзя, чтобы не повредить изоляцию провода;
• Обязательно закупайте фиксаторы в запас - они выходят из строя реже, чем реле, но часто теряются при обслуживании;
• При замене реле отключите питание - хотя розетка не имеет собственных контактов, она находится под напряжением через установленное реле.
