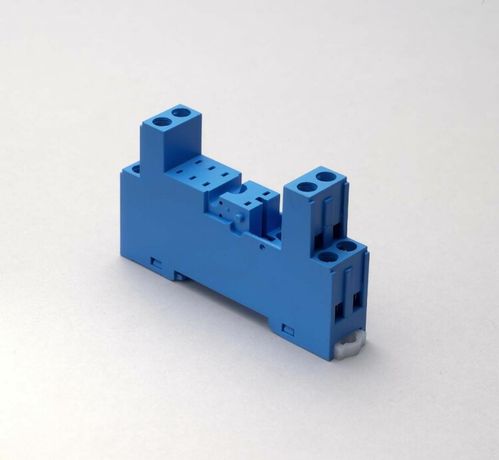

Розетка с винтовыми клеммами (с зажимной клетью) для реле 40.51, 40.52, 40.61, 40.62, применяются модули 99.80, в комплекте пластиковая клипса 095.91.3, версия: синий цвет - 95.85.3SPA FINDER 95853SPA

Розетка с винтовыми клеммами (с зажимной клетью) для реле 40.51, 40.52, 40.61, 40.62, 44.52, 44.62, модули 99.80, в комплекте пластиковая клипса синего цвета - это надёжная и удобная розетка от Finder, артикул 95.85.3spa, предназначенная для быстрого подключения и замены реле и модулей на DIN-рейке. Подходит для промышленного оборудования, автоматизации и распределительных щитов.

Назначение и область применения

Эта розетка используется для установки реле серий 40.51, 40.52, 40.61, 40.62, 44.52, 44.62 и модулей 99.80. Она позволяет легко менять реле без перепайки проводов - достаточно вынуть старый элемент и вставить новый. Применяется в системах управления, автоматических линиях, станках, конвейерах и других устройствах, где требуется частая замена или обслуживание коммутирующих элементов.

Технические характеристики

• Количество контактов: 8
• Номинальный ток: 10 А
• Напряжение: 220–250 В
• Род тока: переменный (AC) и постоянный (DC)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые клеммы с зажимной клеткой - удерживают провод без необходимости предварительной опрессовки
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Цвет: синий (в комплекте - пластиковая клипса того же цвета для фиксации реле)
• Диапазон температур: от -40 C до +70 C
• Климатическое исполнение: УХЛ4 - рассчитана на работу в условиях повышенной влажности и колебаний температуры
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Розетка совместима исключительно с указанными типами реле и модулей: 40.51, 40.52, 40.61, 40.62, 44.52, 44.62, 99.80. Нельзя использовать с другими реле, даже если они имеют аналогичную форму - контактная группа может не совпасть.

Монтаж осуществляется на стандартную DIN-рейку 35 мм. Для установки просто защёлкните розетку на рейку до характерного щелчка. Кабели подключаются через винты - зажимная клетка обеспечивает плотный контакт даже с многожильным проводом. После подключения вставьте реле в розетку до упора; фиксирующая синяя клипса предотвращает самопроизвольное выпадение.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к реле и их розеткам. Защита IP20 гарантирует безопасность при работе внутри закрытых щитов, но не предназначена для открытых или влажных сред. Не используйте в местах с риском попадания брызг, пыли или агрессивных газов.

Преимущества

• Зажимная клетка - не требует подготовки провода (не нужна опрессовка или изоляция жил)
• Фиксация клипсой снижает вероятность случайного отсоединения реле
• Высокая механическая прочность корпуса из пластика
• Широкий температурный диапазон - работает в холодных цехах и нагреваемых помещениях
• Совместимость с популярными реле Finder - минимизирует необходимость изменения проекта

Ограничения применения

• Не применяйте вне закрытых щитов - IP20 не защищает от влаги и пыли
• Не допускается использование с реле других серий - возможна некорректная работа или повреждение контактов
• Максимальный ток - 10 А. Перегрузка вызывает перегрев и выход из строя
• Не рекомендуется для высокочастотных импульсных нагрузок - предназначена для классической коммутации

Примеры использования

• Автоматизация производства: замена реле в панелях управления конвейеров
• Системы отопления: управление насосами и клапанами в тепловых пунктах
• Щитовые распределители: быстрая замена реле при ремонте без демонтажа всей системы
• Оборудование для пищевой промышленности: в контролируемых условиях внутри шкафов

Практические советы

• Проверяйте соответствие типа реле перед покупкой - розетка 95.85.3spa подходит только к конкретным моделям Finder
• При подключении проводов не затягивайте винты слишком сильно - можно повредить внутренние контакты
• Используйте синюю клипсу обязательно - она не просто декоративна, а предотвращает отрыв реле при вибрации
• Для многожильных проводов лучше использовать наконечники - хотя зажимная клетка принимает голую жилу, наконечник увеличивает срок службы контакта
• При замене реле всегда отключайте питание - даже при малом напряжении есть риск поражения током
