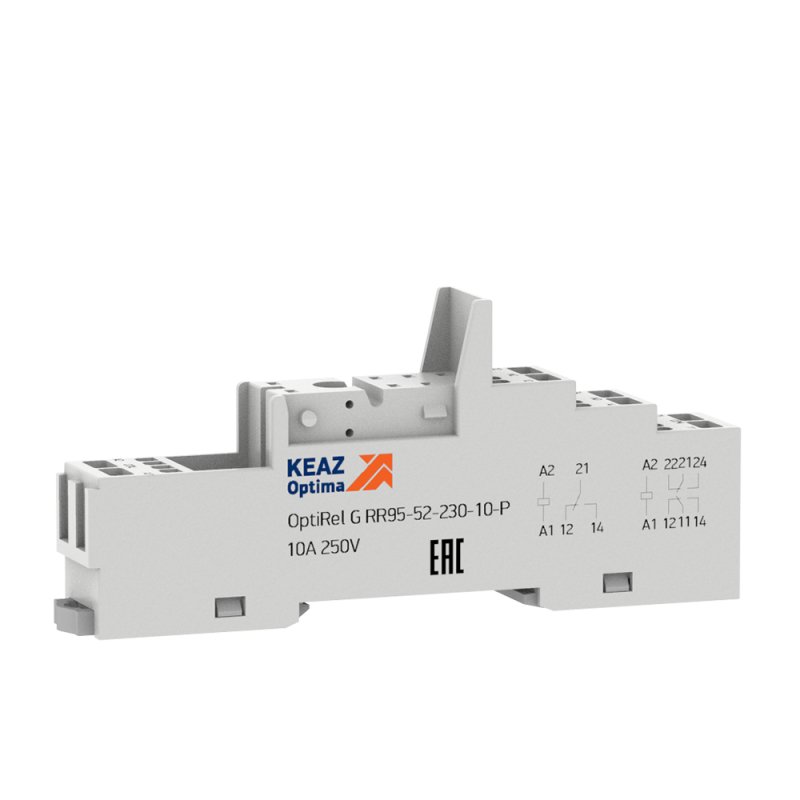

Розетка для реле OptiRel G RR95-52-230-10-P| 281175 | КЭАЗ 281176

Розетка для реле OptiRel G RR95-52-230-10-P - это компактное крепление для промежуточных реле серии OptiRel G, предназначенное для быстрого и надёжного подключения к DIN-рейке. Устройство позволяет легко заменить реле без перепайки проводов, что особенно важно в автоматизированных системах. Артикулы 281175 и 281176 соответствуют одной модели, различаются лишь упаковкой.

Назначение и область применения

Розетка для реле OptiRel G RR95-52-230-10-P используется исключительно как базовый элемент для установки реле типа RP40 и RP41. Она не является самостоятельным коммутационным устройством - без установленного реле она не выполняет никаких функций управления. Применяется в панелях управления, силовых щитах, системах автоматизации, где требуется частая замена или диагностика реле. Подходит для промышленных объектов, конвейеров, насосных станций, оборудования с высокой нагрузкой на надёжность.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитана на работу в сетях переменного тока 230 В, 50 Гц;
• Номинальный ток: 10 А - способна выдерживать постоянную нагрузку до 10 ампер через контакты реле, установленного в неё;
• Тип изделия: розетка для реле - служит только для механического и электрического соединения с реле, не имеет собственных контактов;
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартной рейкой, закрепляется защёлкой;
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение с медными проводниками сечением до 2,5 мм2;
• Количество контактных выводов: 0 - все контакты принадлежат реле, которое вставляется в розетку; сама розетка лишь передаёт сигналы.

Совместимость и монтаж

Розетка OptiRel G RR95-52-230-10-P совместима только с реле серий RP40 и RP41. Нельзя использовать другие типы реле - даже если они имеют аналогичные габариты, контакты могут не совпадать. Монтаж осуществляется путём защёлкивания на DIN-рейку. После этого реле вставляется в розетку до характерного щелчка. Для подключения проводов ослабьте винты, введите жилы, затяните. Обязательно проверьте плотность соединений - слабый контакт вызывает нагрев.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для компонентов управления (IEC/EN 60947-1, IEC/EN 60947-5-1). Работает в температурном диапазоне от -25C до +60C. Защита IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от пыли и влаги. Не рекомендуется применение во взрывоопасных средах или местах с повышенной влажностью без дополнительной защиты корпуса.

Преимущества

• Ускоряет сервисное обслуживание - реле можно менять за минуту без отсоединения проводов;
• Снижает риск ошибок при подключении - контакты уже правильно распределены внутри розетки;
• Стандартная форма - совместима с другими продуктами КЭАЗ Optima, упрощает сборку панелей;
• Механическая прочность - корпус из термостойкого пластика выдерживает многократные вставки и извлечения реле.

Ограничения применения

• Не работает автономно - требует обязательной установки реле RP40/RP41;
• Не подходит для постоянного тока выше 230 В - только переменный ток;
• Не имеет встроенной защиты - нельзя использовать в условиях скачков напряжения без внешних модулей;
• Фиксатор реле продается отдельно - без него реле может выпасть при вибрации;
• Нет индикации состояния - для контроля работы нужен отдельный индикаторный модуль.

Примеры использования

• Автоматизация производства: управление двигателями на конвейере через реле RP41, установленное в розетку RR95;
• Системы освещения: включение света по таймеру с использованием промежуточного реле;
• Щитовые устройства: распределение сигнала от PLC к нескольким потребителям;
• Аварийные системы: резервирование питания с возможностью быстрой замены реле после отказа.

Практические советы

• Перед монтажом убедитесь, что реле RP40/RP41 полностью совместимо с моделью RR95 - сверьте номера на корпусе;
• Закупайте фиксатор отдельно, если оборудование работает в условиях вибрации (например, на станках);
• Для защиты от импульсов используйте модуль SMO (супрессор) - он вставляется в тот же разъём, что и реле;
• При подключении проводов не перегибайте жилы - это снижает площадь контакта и повышает риск перегрева;
• Проверяйте состояние контактов розетки каждые 6–12 месяцев - окисление может возникнуть при длительной работе под нагрузкой.
