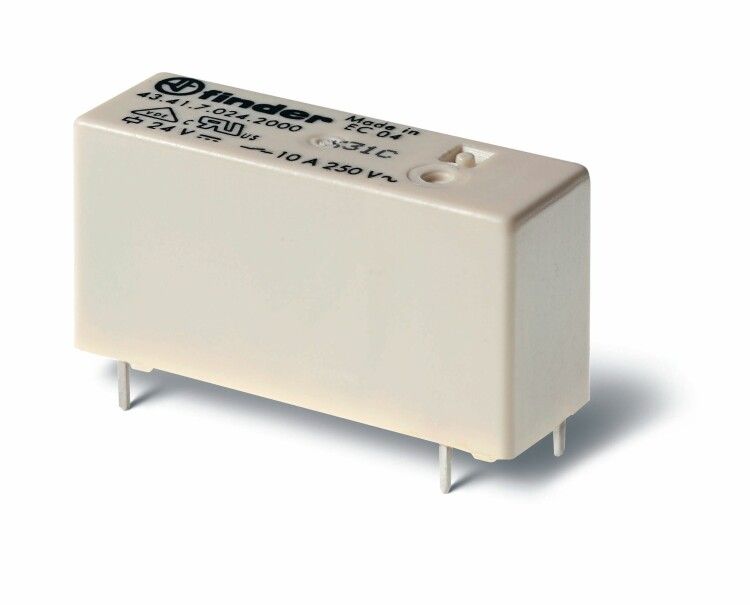

Низкопрофильное миниатюрное электромеханическое реле, монтаж на печатную плату, выводы с шагом 5мм, 1CO 10A, контакты AgNi, катушка 24В DС (чувствит.), степень защиты RTII - 434170240000 FINDER 43.41.7.024.0000

Электромеханическое реле Finder 43.41.7.024.0000 - компактное устройство с монтажом на печатную плату, предназначенное для коммутации нагрузок до 10 А при напряжении 24 В постоянного тока. Благодаря низкопрофильному корпусу и шагу выводов 5 мм, оно идеально подходит для плотной компоновки в управляющей аппаратуре, автоматике и промышленных контроллерах.

Назначение и область применения

Реле Finder 43.41.7.024.0000 используется для управления цепями малой и средней мощности в устройствах, где важна компактность и надёжность. Подходит для встраивания в платы управления, систем автоматизации, бытовых и промышленных приборов. Применяется там, где требуется изолированное управление одной цепью через другую - например, включать свет, насос, клапан или нагреватель по сигналу от микроконтроллера.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Коммутируемый ток: 10 А (при резистивной нагрузке)
• Тип контакта: 1CO (однополюсный перекидной)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Способ монтажа: поверхностный монтаж на печатную плату (SMT), шаг выводов 5 мм
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Климатическое исполнение: УХЛ4 - работает при температурах от −25C до +40C, допустима высокая влажность
• Катушка: версия с повышенной чувствительностью - требует меньшего тока срабатывания
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 43.41.7.024.0000 совместимо со всеми стандартными платами с шагом 5 мм. Для монтажа используйте паяльник с регулируемой температурой - не более 260 C, время пайки одного вывода - не более 5 секунд. Контакты рассчитаны на однократную пайку; многократная перепайка снижает надёжность соединения. Размеры корпуса позволяют размещать реле рядом с другими SMD-компонентами, но соблюдайте минимальный зазор 3–5 мм между выводами и соседними элементами для предотвращения замыканий.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1 (базовые требования), EN 61810-2 (требования к реле) и EN 61810-7 (тестирование на долговечность). Сертифицировано для работы в промышленных условиях. Максимальная коммутационная мощность - 240 В × 10 А (резистивная нагрузка). Не предназначено для коммутации индуктивных нагрузок выше 100 ВА без дополнительной защиты (например, RC-цепочки или варистора).

Преимущества

• Низкий профиль - позволяет использовать в тонких корпусах и многослойных платах
• Контакты AgNi обеспечивают длительный срок службы даже при частых включениях
• Чувствительная катушка потребляет меньше энергии, что важно для автономных систем
• Герметичный пластиковый корпус защищает внутренние механизмы от механических повреждений
• Отсутствие полярности упрощает сборку и снижает риск ошибок при монтаже

Ограничения применения

• Не применяйте в условиях повышенной запылённости, влажности или воздействия жидкостей - IP20 не обеспечивает защиту от брызг и пыли
• Запрещена коммутация емкостных и сильно индуктивных нагрузок без гашения переходных процессов
• Не рекомендуется для частых включений (>1000 раз/час) при максимальном токе - снизьте нагрузку или выберите реле с большей ресурсной выдержкой
• Не подходит для установки вне закрытых щитов - требует защиты от внешних факторов

Примеры использования

• Управление реле в PLC-контроллерах
• Переключение режимов работы станков и конвейеров
• Автоматика освещения в промышленных помещениях
• Системы контроля температуры с включением нагревателя
• Пульты управления в медицинском оборудовании

Практические советы

• При использовании с индуктивной нагрузкой (катушки, двигатели) обязательно установите параллельно контакту RC-цепочку или варистор для гашения ЭДС самоиндукции
• Проверяйте посадочные площади на плате - они должны точно соответствовать расстоянию 5 мм между выводами
• Для увеличения срока службы реле не перегружайте контакты - лучше работать на 70–80 % от максимума (до 8 А вместо 10 А)
• При замене аналога убедитесь, что новый экземпляр также имеет чувствительную катушку - обычные версии могут не сработать при слабом сигнале от микросхем
• Храните реле в сухом месте - влага может вызвать коррозию контактов даже внутри герметичного корпуса
