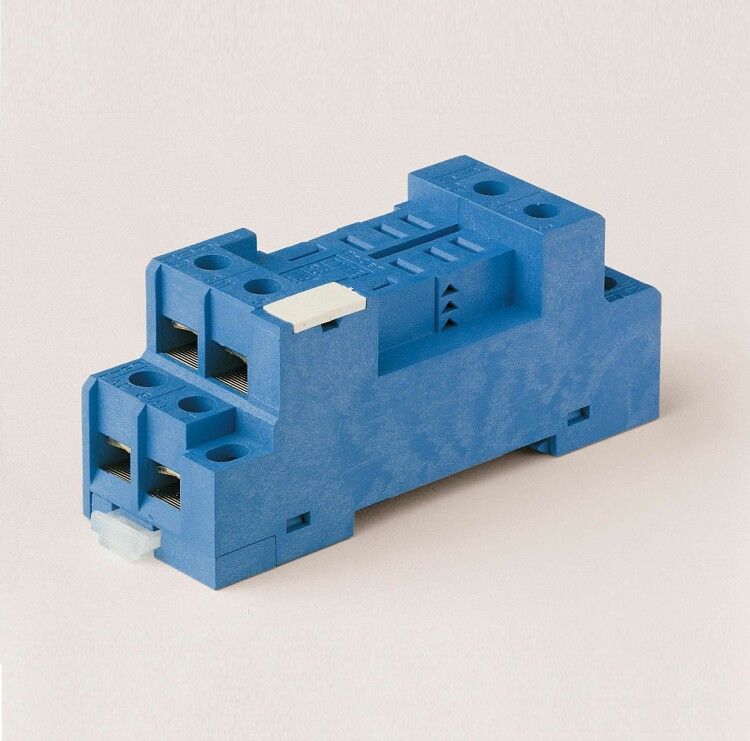

Розетка с винтовыми клеммами (под шайбу) для применения 56.32 реле, синий, Поставляется Металлической клипсой-держателем 094.71 - 9672SMA FINDER 96.72SMA

Розетка для реле 56.32 с винтовыми клеммами от Finder - надёжный интерфейс для быстрого подключения и замены реле на DIN-рейке. Артикулы 96.72sma и 9672sma подходят для автоматических систем управления с напряжением до 220 В и током до 12 А.

Назначение и область применения

Розетка для реле 56.32 предназначена для фиксированного монтажа реле типа 56.32 на DIN-рейку. Она обеспечивает механическую и электрическую связь между реле и силовой цепью через винтовые клеммы. Подходит для использования в распределительных щитах, панелях управления, промышленном оборудовании и системах автоматизации.

Технические характеристики

• Напряжение: 220 В - рассчитана на работу в сетях переменного тока с этим значением
• Номинальный ток: 12 А - максимальная нагрузка, которую можно коммутировать через контактную группу
• Количество контактов: 2 - два входа/выхода для подключения проводов
• Тип подключения: винтовое - позволяет плотно зажимать жилы провода без специальных инструментов
• Способ монтажа: на DIN-рейку - совместима со стандартными рейками шириной 35 мм
• Модульное исполнение: да - занимает один модуль (17,5 мм) по ширине
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал корпуса: пластик - устойчивый к воздействию окружающей среды, не проводит ток
• Цвет: синий - визуальное отличие от других элементов в щите
• Климатическое исполнение: УХЛ4 - работает при температуре от -40 до +70 C, допустимо применение в неотапливаемых помещениях
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к реле и их базовым элементам

Совместимость и монтаж

Розетка 56.32 совместима исключительно с реле серии 56.32 от Finder и аналогичными по габаритам устройствам. Для установки достаточно защёлкнуть её на DIN-рейку - фиксация происходит самоблокирующим механизмом. После этого реле вставляется сверху до характерного щелчка. Комплектуется металлической клипсой 094.71 - она служит для дополнительной фиксации реле при вибрациях и ударных нагрузках. Клеммы затягиваются отверткой; рекомендуется использовать провода сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, прочность и электрические параметры релейных оснований. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, однако не обеспечивает герметичность - не применяйте в условиях повышенной влажности, пыли или открытых площадках.

Преимущества

• Простота замены реле - не требуется перепайка или переподключение проводов
• Фиксация клипсой 094.71 снижает риск самоотсоединения при вибрациях
• Высокая термостойкость - выдерживает экстремальные температуры от -40 до +70 C
• Чёткая цветовая маркировка (синий) ускоряет диагностику и обслуживание
• Модульная конструкция экономит место в щите и упрощает планирование

Ограничения применения

• Не используется в условиях высокой запылённости, сырости или на открытом воздухе из-за IP20
• Подходит только для реле серии 56.32 - другие типы не войдут в посадочное место
• Не предназначен для работы с токами выше 12 А - возможен перегрев и выход из строя
• Не имеет защиты от обратной полярности или скачков напряжения - требуются внешние устройства защиты

Примеры использования

• Автоматические системы управления насосами и компрессорами
• Щиты управления конвейерами на пищевых и химических производствах
• Распределительные пункты в холодильных камерах и неотапливаемых складах
• Аппараты с частотным управлением, где требуется частая замена реле

Практические советы

• Перед установкой проверьте, что реле 56.32 точно совпадает по форме и количеству контактов - даже небольшие различия могут помешать фиксации
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить пластиковую часть
• Используйте клипсу 094.71 всегда, особенно в местах с вибрацией - это продлит срок службы всей сборки
• При монтаже в щитах с большим числом модулей соблюдайте минимальный зазор между соседними розетками - не менее 5 мм для теплоотвода
• Артикулы 96.72sma и 9672sma - это одно изделие, просто разные форматы номера. Оба подходят для заказа.
