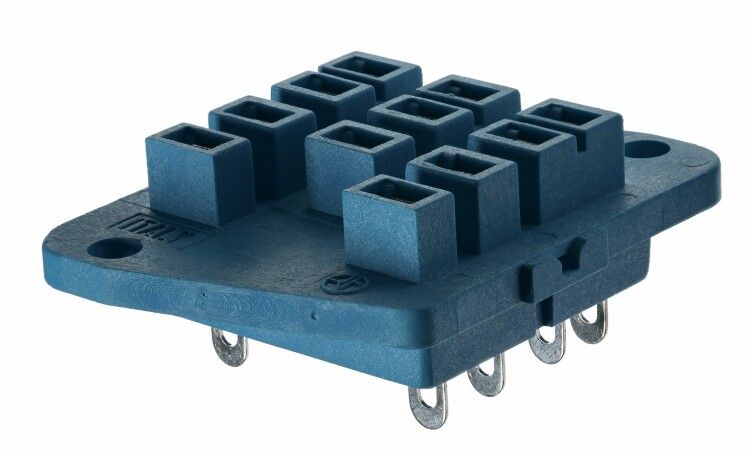

Розетка для монтажа на плате реле 62.31, 62.32, 62.33; в комплекте металлическая клипса 092.54; монтажный фланец | 9233SMA Finder 92.33SMA

Розетка для монтажа на плате для реле 62.31, 62.32, 62.33 с металлической клипсой 092.54 и монтажным фланцем от Finder - компактное решение для надёжного подключения реле прямо на печатную плату. Артикулы 92.33sma и 9233sma подходят для промышленной автоматизации, где важна устойчивость к перепадам температур и долговечность соединений.

Назначение и область применения

Эта розетка предназначена для быстрой замены и фиксации реле серий 62.31, 62.32 и 62.33 на печатных платах. Подходит для сборки устройств управления, где требуется частая замена реле без пайки новых контактов. Применяется в системах автоматизации, панелях управления, промышленных контроллерах, станках и конвейерах.

Технические характеристики

• Количество контактов: 11 - обеспечивает подключение всех цепей реле, включая катушку и коммутирующие контакты;
• Тип подключения: припаянные флажковые выводы - надёжная механическая связь с платой после пайки;
• Номинальный рабочий ток: 10 А при AC-1 - рассчитана на нагрузки до 10 ампер в цепях переменного тока с активной нагрузкой;
• Напряжение: 220–250 В - совместима с сетями стандарта Европы и стран СНГ;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и влаги - требует установки внутри закрытых корпусов;
• Диапазон температур: от –40 до +70 C - работает в суровых условиях, включая холодные склады и нагреваемые шкафы;
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к воздействию масел и химических сред;
• Климатическое исполнение: УХЛ4 - соответствует требованиям для эксплуатации в умеренном и холодном климате с повышенной влажностью;
• Модульное исполнение: да - позволяет использовать в стандартных DIN-рейках и модульных системах;
• Цвет: синий - визуально отличается от других элементов, упрощает идентификацию в сложных панелях.

Совместимость и монтаж

Розетка совместима исключительно с реле серии 62.31, 62.32 и 62.33. Для установки необходимо:

• Заготовить отверстия в печатной плате согласно габаритам розетки - посадочные размеры должны точно соответствовать;
• Вставить розетку в плату и припаять флажковые выводы - используйте паяльник с регулируемой температурой (не выше 260 C, время пайки - до 3 секунд на контакт);
• Фиксация осуществляется через металлическую клипсу 092.54 и монтажный фланец - они обеспечивают жесткое крепление и предотвращают люфт даже при вибрациях;
• Не допускается использование с другими типами реле - несовпадение шага контактов приведёт к повреждению или плохому контакту.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности:

• EN 61810-1 - общие требования к реле и релейным устройствам;
• EN 61810-2 - специальные требования к реле с механическими контактами;
• EN 61810-7 - требования к розеткам и разъёмам для реле.

Соблюдение этих стандартов гарантирует безопасность при работе с напряжением до 250 В и током до 10 А.

Преимущества

• Металлическая клипса 092.54 и фланец обеспечивают прочное крепление - снижают риск отсоединения при вибрациях;
• Припаянные флажковые выводы - более надёжны, чем обычные штыревые контакты, особенно при частой замене реле;
• Высокая термостойкость - выдерживает экстремальные температуры, что важно для работы в неотапливаемых помещениях;
• Модульная конструкция - легко интегрируется в существующие системы с DIN-рейками;
• Ярко выраженный цвет - ускоряет диагностику и обслуживание.

Ограничения применения

• Не предназначен для открытого монтажа - IP20 не защищает от пыли и влаги; обязательно использование в герметичных корпусах;
• Подходит только для реле 62.31/62.32/62.33 - другие модели не войдут или будут плохо контактировать;
• Не рекомендовано применение в цепях с высокими импульсными нагрузками (например, индуктивные нагрузки свыше 5 А без дугогашения);
• При использовании в условиях постоянной вибрации - необходима проверка затяжки клипсы каждые 6 месяцев.

Примеры использования

• Автоматические линии производства - замена реле при выходе из строя без демонтажа всей платы;
• Щиты управления насосами и вентиляторами - удобство сервисного обслуживания;
• Системы теплоснабжения - работа при низких температурах зимой;
• Аппаратура для тестирования оборудования - частая смена реле для различных режимов испытаний.

Практические советы

• Перед пайкой проверьте соответствие отверстий на плате - расстояние между отверстиями должно быть точным, иначе розетка не установится;
• При замене реле всегда отключайте питание - даже при отключенном реле на плате может сохраняться потенциал;
• Не используйте силу при вставке реле - если не входит, проверьте направление и состояние контактов;
• Для длительной службы - периодически осматривайте контакты на окисление, особенно в условиях повышенной влажности;
• Артикулы 92.33sma и 9233sma - идентичны, различаются только форматом записи; заказывайте любой из них - функционально одинаковые.
