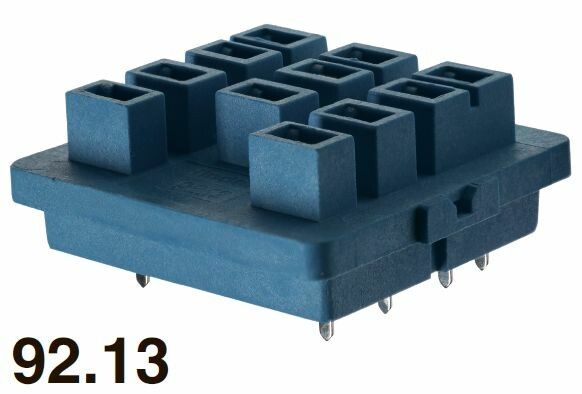

Розетка для монтажа на плате реле 62.31, 62.32, 62.33; в комплекте металлическая клипса 092.54 | 9213SMA Finder 92.13SMA

Розетка для монтажа на плате Finder 92.13sma предназначена для быстрого и надёжного соединения реле серий 62.31–62.33 с печатной платой. Металлическая клипса обеспечивает устойчивую фиксацию, а пластиковый корпус защищает от внешних воздействий в условиях промышленной автоматизации.

Назначение и область применения

Розетка для монтажа на плате Finder 92.13sma используется для подключения реле типов 62.31, 62.32 и 62.33 к печатным платам в устройствах управления. Применяется там, где требуется частая замена реле без пайки - например, в системах автоматизации, панелях управления, контроллерах, станках и конвейерах. Подходит для сборки в шкафах, щитах и компактных модулях.

Технические характеристики

• Количество контактов: 3 - позволяет подключить одно реле с минимальной коммутацией (например, управление нагрузкой, питание катушки, земля);
• Напряжение: 220–250 В - рассчитана на работу в сетях переменного тока стандарта Европы;
• Номинальный ток: 10 А - выдерживает постоянную нагрузку до 10 ампер; не рекомендуется для импульсных высокотоковых цепей;
• Степень защиты IP20 - предохраняет от случайного прикосновения к контактам, но не защищает от воды и пыли;
• Материал корпуса: термостойкий пластик - устойчив к перегреву и механическому износу;
• Диапазон температур: от –40 C до +70 C - работает в холодных помещениях и нагретых шкафах;
• Климатическое исполнение УХЛ4 - допущено к использованию в закрытых помещениях с умеренным климатом и возможными колебаниями влажности;
• Модульное исполнение: да - совместима с DIN-рейкой и другими элементами системы 92;
• Цвет: синий - визуально отличается от других розеток, упрощает идентификацию в сложных схемах.

Совместимость и монтаж

Розетка для монтажа на плате Finder 92.13sma совместима исключительно с реле семейства 62.31–62.33. Для монтажа необходимо:

• Заготовить отверстия в печатной плате согласно габаритам выводов розетки - они соответствуют стандартному шагу 10 мм;
• Вставить выводы через отверстия и запаять с нижней стороны платы - пайка должна быть качественной, без перемычек;
• Зафиксировать реле в розетке с помощью металлической клипсы - она плотно зажимает основание реле, предотвращая люфт;
• Не использовать силовые инструменты при установке - риск повреждения пластиковой части.

Безопасность и стандарты

Розетка для монтажа на плате Finder 92.13sma соответствует европейским нормам безопасности: EN 61810-1 (обшие требования к реле), EN 61810-2 (требования к розеткам) и EN 61810-7 (тестирование на долговечность). Соответствие гарантирует безопасную работу в промышленных системах, соблюдение требований CE.

Преимущества

• Изменение реле без пайки - экономит время при обслуживании и ремонте;
• Металлическая клипса - прочная фиксация даже при вибрациях оборудования;
• Высокая теплостойкость - сохраняет целостность при длительном режиме работы;
• Чёткая цветовая маркировка - снижает вероятность ошибки при сборке;
• Поддержка модульной системы 92 - легко интегрируется в существующие решения от Finder.

Ограничения применения

• Не применяется во влажных средах - степень защиты IP20 не предусматривает защиту от брызг и пара;
• Не подходит для мощных нагрузок свыше 10 А - риск оплавления контактов;
• Не совместима с реле других серий - даже аналогичные по форме модели 62.30 или 62.34 не подходят;
• Не предназначен для настенного или поверхностного монтажа - только на печатную плату.

Примеры использования

• Автоматические линии производства - замена реле при выходе из строя без демонтажа всей платы;
• Щиты управления насосами и вентиляторами - удобство диагностики и сервиса;
• Системы освещения с программируемым контроллером - минимизация простоев при замене;
• Оборудование для пищевой промышленности - внутри герметичных шкафов, где есть контроль влажности.

Практические советы

• Перед монтажом проверьте соответствие типа реле - используйте только 62.31/32/33, другие не войдут в клипсу;
• При пайке используйте жало с температурой не выше 260 C - перегрев деформирует пластик;
• Не затягивайте клипсу слишком сильно - можно треснуть корпус розетки;
• При многократных заменах реле следите за состоянием контактов - окисление снижает проводимость;
• Для систем с вибрацией дополнительно фиксируйте плату в шкафу - розетка сама по себе не гасит механические колебания.
