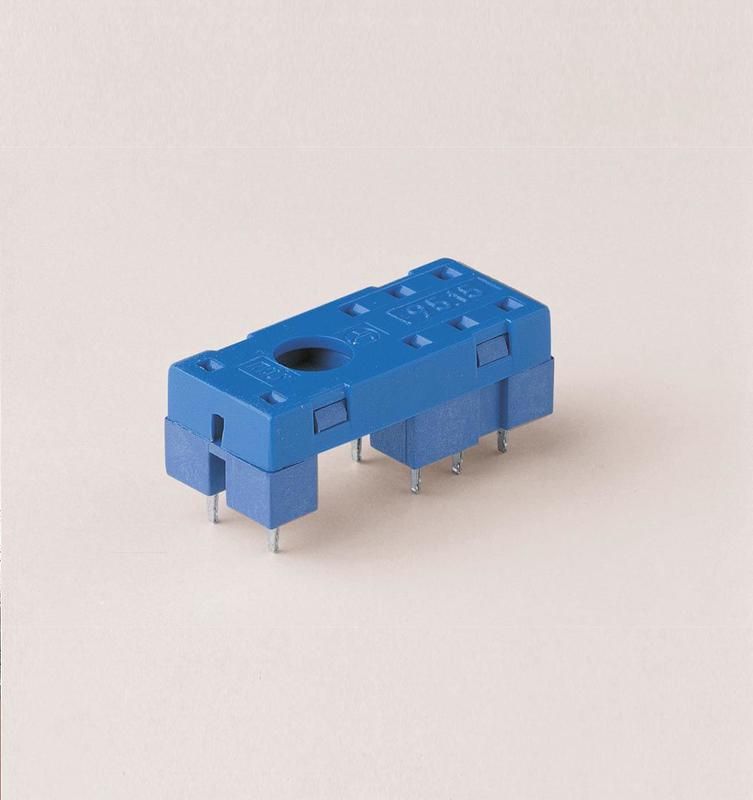

Розетка для монтажа на плате реле 41.52, 41.61, 41.81; в комплекте пластиковая клипса 095.42; версия: синий цвет | 95152SLA Finder 95.15.2SLA

Розетка для монтажа на плате Finder 95.15.2sla предназначена для надёжного подключения реле серий 41.52, 41.61 и 41.81 к печатным платам. Синий цвет и пластиковая клипса обеспечивают быстрый визуальный контроль и устойчивую фиксацию в сборке.

Назначение и область применения

Розетка для монтажа на плате Finder 95.15.2sla используется для соединения реле с печатной платой в устройствах автоматизации. Подходит для установки в щитах управления, промышленном оборудовании, системах безопасности и автоматических линиях, где требуется частая замена реле без пайки.

Технические характеристики

• Количество контактов: 8 - обеспечивает подключение всех цепей реле, включая управление и силовые контакты;
• Напряжение: 220–250 В - рассчитана на работу в сетях переменного тока стандарта Европы и стран СНГ;
• Номинальный ток: 10 А - допустимая нагрузка для коммутационных цепей без перегрева;
• Материал корпуса: пластик - изолирующий, устойчивый к механическим воздействиям и химическим средам;
• Степень защиты IP20 - защищает от доступа пальцев и крупных частиц, но не герметична; не подходит для влажных или запылённых сред;
• Диапазон температур: от –40 до +70 C - работает в условиях холодных складов и нагретых помещений;
• Климатическое исполнение УХЛ4 - предназначена для эксплуатации в помещениях с умеренным климатом и повышенной влажностью;
• Подключение: к печатной плате - выводы розетки впаиваются в отверстия платы, что исключает необходимость в разъёмных соединениях;
• Цвет: синий - отличает эту модель от других в комплекте, упрощает идентификацию при обслуживании.

Совместимость и монтаж

Розетка для монтажа на плате Finder 95.15.2sla совместима только с реле серий 41.52, 41.61 и 41.81. Клипса из пластика плотно фиксирует реле при вставке, предотвращая выскальзывание. Монтаж выполняется путём впайки выводов в отверстия печатной платы. Для надёжности рекомендуется использовать паяльник с регулируемой температурой (до 260 C) и не более 3 секунд на каждый контакт, чтобы не повредить пластик.

Безопасность и стандарты

• Соответствует EN 61810-1, EN 61810-2, EN 61810-7 - международные нормы для релейных устройств, гарантирующие безопасность, долговечность и электрическую изоляцию;
• Изолированный корпус снижает риск поражения током при работе под напряжением;
• Не предназначен для использования в взрывоопасных зонах или средах с высокой коррозионной активностью.

Преимущества

• Фиксация через пластиковую клипсу позволяет менять реле без пайки и инструментов - экономит время при ремонте;
• Чёткая цветовая маркировка (синий) ускоряет диагностику и сборку;
• Высокая термостойкость материала - сохраняет форму даже после многократных циклов нагрева при пайке;
• Стандартная габаритная совместимость с реле серии 41 - легко заменяется на аналоги того же форм-фактора.

Ограничения применения

• IP20 - не подходит для открытых площадок, улиц, сырых цехов или мест с брызгами воды и пылью;
• Не применяется с реле других серий - несовместима с 41.3x, 41.4x, 41.9x и другими моделями;
• Запрещено использование в цепях постоянного тока выше 30 В - возможна дуга при отключении;
• Не рекомендовано применение в вибрационных системах без дополнительной фиксации - клипса не противостоит сильному трясению.

Примеры использования

• Автоматические линии производства - замена реле при выходе из строя без демонтажа платы;
• Щиты управления насосными станциями - удобство сервисного обслуживания;
• Системы сигнализации и охраны - надёжное подключение маломощных реле в закрытых корпусах;
• Оборудование для пищевой промышленности - в сухих, чистых зонах с контролируемой температурой.

Практические советы

• Перед пайкой проверьте соответствие отверстий на плате шагу выводов розетки - расстояние между контактами соответствует стандарту 2.5 мм;
• При использовании в сборках с несколькими розетками - используйте синюю маркировку для группировки функциональных цепей;
• Не затягивайте реле слишком сильно при вставке - это может сломать пластиковую клипсу;
• При необходимости замены - отсоедините питание, затем осторожно потяните реле вверх, не покачивая его в стороны.
