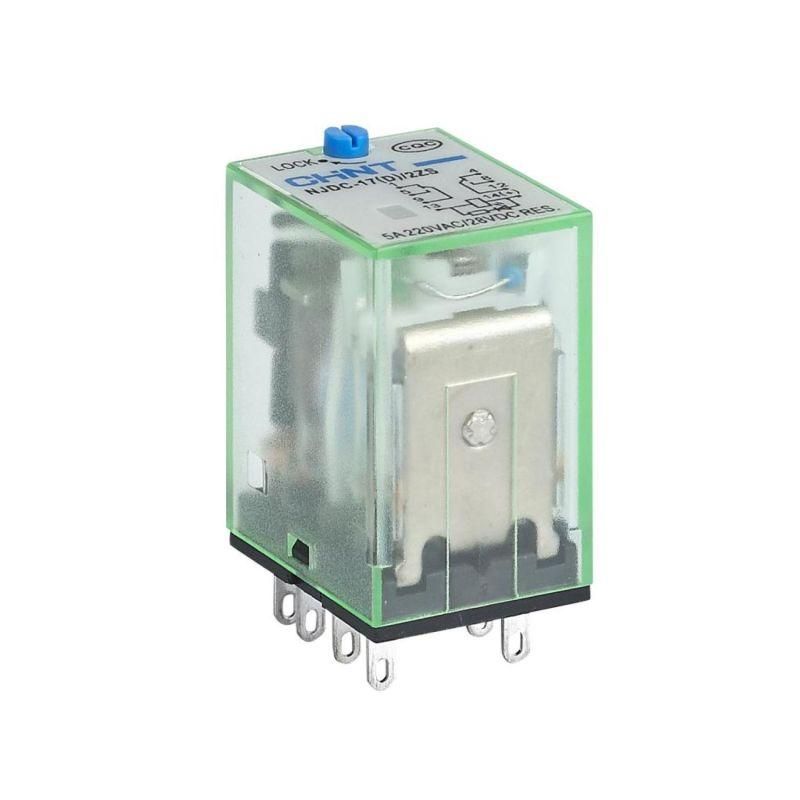

Реле промежуточное с кнопкой тестирования NJDC-17(D)/2Z 2 конт. инд. LED 10А AC220В (R) | 651132 CHINT

Реле промежуточное с кнопкой тестирования NJDC-17(D)/2Z 2 контакта с индикатором LED 10А AC220В от бренда CHINT предназначено для управления нагрузками до 10 А в сетях переменного тока 220 В. Модель из серии NJDC-17 сочетает надёжную коммутацию, встроенный индикатор состояния и функцию тестирования - удобна для автоматизации, обслуживания и диагностики.

Назначение и область применения

Это промежуточное реле используется для усиления сигнала управления, расширения числа контактов или гальванической развязки между слаботочным и силовым контуром. Подходит для систем автоматизации, панелей управления, станков, конвейеров, освещения и других устройств, где требуется надёжная коммутация с возможностью проверки работоспособности без отключения питания.

Технические характеристики

• Номинальный ток: 10 А (переменный ток AC)
• Номинальное напряжение: 220 В AC
• Количество контактов: 2 (два переключающих)
• Тип контактов: двойной контакт (форма 2Z)
• Тип действия: моностабильный (возврат в исходное состояние после снятия управляющего напряжения)
• Индикация: светодиодный индикатор состояния катушки
• Подключение: штекерный разъём (быстрый монтаж и замена)
• Защита: IP20 (защита от прикосновений и крупных частиц, не защищён от воды)
• Поляризация: определённая полюсность (требуется правильное подключение управляющего напряжения)
• Принудительно управляемые контакты: да (обеспечивают безопасное положение даже при отказе механизма)
• Количество нормально открытых (НО) и нормально закрытых (НЗ) контактов: 0 - все контакты являются переключаемыми, без фиксированных состояний

Совместимость и монтаж

Реле NJDC-17(D)/2Z устанавливается на DIN-рейку через совместимый цоколь. Штекерный тип подключения позволяет легко менять реле без демонтажа проводов. Для работы необходима совместимая база (например, NJDC-17/8P или аналогичная), которая обеспечивает механическую фиксацию и электрический контакт. Убедитесь, что выбранный цоколь соответствует формату 2Z и рассчитан на 10 А. Кнопка тестирования активируется вручную - она имитирует срабатывание реле, позволяя проверить целостность цепи нагрузки без подачи команды управления.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования класса IP20. Принудительно управляемые контакты обеспечивают повышенную надёжность в случае механического отказа - контакты остаются в безопасном состоянии. Серия NJDC-17 прошла сертификацию по международным стандартам IEC 60947-5-1 и IEC 60947-1. Индикатор LED помогает оперативно выявить наличие напряжения на катушке, снижая риск ошибочных действий при обслуживании.

Преимущества

• Встроенная кнопка тестирования - возможность проверки реле без отключения питания системы
• Светодиодный индикатор - наглядное отображение состояния катушки
• Штекерный монтаж - быстрая замена без перепайки или отсоединения проводов
• Принудительно управляемые контакты - повышают безопасность при аварийных ситуациях
• Прозрачная крышка - визуальный контроль внутреннего состояния без вскрытия
• Гибкость выбора цоколей - можно адаптировать под существующие панели

Ограничения применения

• Не предназначен для постоянной работы в условиях высокой влажности, пыли или воздействия жидкостей - степень защиты IP20 не обеспечивает герметичность
• Требует соблюдения полярности при подключении управляющего напряжения - неверное подключение может привести к отказу
• Не имеет нормально открытых или нормально закрытых контактов - нельзя использовать как сигнал “по умолчанию” без активации
• Работает только с переменным током 220 В - несовместимо с постоянным током или другими напряжениями
• Максимальный ток 10 А - не подходит для мощных двигателей или нагревательных элементов выше этого значения

Примеры использования

• Управление световой сигнализацией на производстве через PLC
• Расширение выходов контроллера в системе конвейерной ленты
• Автоматическое отключение насоса при достижении уровня в ёмкости
• Тестирование цепей управления в панелях без остановки производства
• Обеспечение безопасного отключения в системах с несколькими источниками управления

Практические советы

• Выбирайте цоколь с учётом количества выводов - для NJDC-17(D)/2Z подходят 8-контактные основания
• Проверьте соответствие напряжения катушки - 220 В AC, не используйте с 110 В или DC
• При установке на DIN-рейку убедитесь, что рядом достаточно места для доступа к кнопке тестирования
• Индикатор LED горит при наличии напряжения на катушке - если он не светится, проверьте питание управления, а не исправность контактов
• Не применяйте в средах с химически агрессивными парями - материал корпуса не рассчитан на такие условия
• При частом использовании кнопки тестирования следите за её механическим износом - срок службы составляет более 10 000 циклов, но регулярная проверка рекомендована
