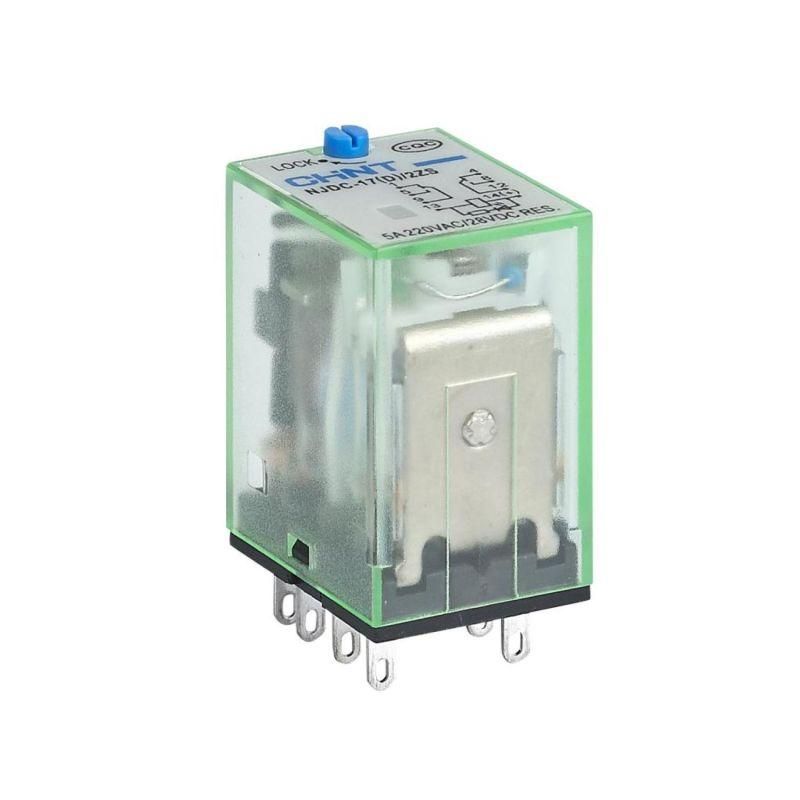

Реле промежуточное с кнопкой тестирования NJDC-17(D)/3ZS 3 конт. инд. LED 5А AC220В | 651067 CHINT

Реле промежуточное с кнопкой тестирования NJDC-17(D)/3ZS от бренда CHINT - устройство для коммутации слаботочных управляющих цепей в силовых системах. Модель с трёхконтактной конструкцией, индикацией состояния через LED и разъёмным подключением подходит для автоматизации оборудования, где требуется проверка работоспособности без отключения питания.

Назначение и область применения

Реле промежуточное NJDC-17(D)/3ZS используется для передачи сигнала между управляющими и исполнительными цепями. Его применяют там, где нужна изоляция между низковольтной логикой и высоковольтной нагрузкой. Подходит для панелей управления, станков, конвейеров, систем освещения и HVAC. Кнопка тестирования позволяет проверить работу контактов без отключения сети - удобно при обслуживании и диагностике.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение управления: 220 В
• Номинальный ток контактов: 5 А
• Количество контактов: 3 (все - нормально открытые, НО)
• Тип переключения: моностабильный (без запоминания положения)
• Индикация: встроенный светодиод показывает состояние включения
• Подключение: разъёмное (монтаж на DIN-рейку через соответствующий цоколь)
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Поляризация: свободная - можно подключать клеммы управления в любом порядке
• Количество нормально замкнутых контактов: 0

Совместимость и монтаж

Реле NJDC-17(D)/3ZS совместимо с цоколями серии NJDC-17, которые фиксируются на DIN-рейке шириной 35 мм. Разъёмное подключение ускоряет установку и замену - достаточно вытащить реле и вставить новое. Для работы необходим источник управления 220 В AC. Убедитесь, что выбранный цоколь имеет подходящую схему выводов для трёх контактов. Не используйте с постоянным током - реле рассчитано исключительно на переменный ток.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 обеспечивает безопасную эксплуатацию внутри щитов и корпусов. Прозрачная крышка защищает механизм от внешних воздействий, но не является герметичной. Работает в пределах температур, типичных для внутренней установки - не предназначено для улицы или сырых помещений.

Преимущества

• Кнопка тестирования с самоблокировкой - позволяет имитировать включение без отключения питания, снижает время диагностики.
• LED-индикация наглядно показывает текущее состояние реле - видно даже в условиях плохого освещения.
• Разъёмное подключение - быстрая замена без демонтажа проводов.
• Отсутствие нормально замкнутых контактов упрощает проектирование схем, где требуется только включение нагрузки.
• Свободная поляризация - не требует соблюдения порядка подключения управляющих проводов.

Ограничения применения

• Не работает с постоянным током - только переменный 220 В AC.
• Защита IP20 не допускает использование во влажных, пыльных или наружных условиях.
• Нет нормально замкнутых контактов - нельзя использовать в схемах, требующих “по умолчанию замкнуто” состояние.
• Максимальный ток 5 А - не подходит для мощных нагрузок выше этого значения (например, большие насосы, печи).
• Требуется обязательное применение с совместимым цоколем - без него реле невозможно установить.

Примеры использования

• Управление двигателем конвейера через PLC - реле усиливает сигнал с 24 В до 220 В для включения контактора.
• Автоматическое включение света в цеху по расписанию - реле получает команду от таймера и замыкает цепь 220 В.
• Система аварийной сигнализации - при срабатывании датчика реле включает звуковой сигнал или лампу.
• Щитовая автоматика в офисном здании - контроль вентиляции, кондиционирования, освещения.

Практические советы

• Выбирайте цоколь с таким же количеством контактов - NJDC-17(D)/3ZS требует именно 3-контактного основания.
• Проверьте соответствие напряжения управления: 220 В AC - не подключайте к 110 В или 24 В DC.
• При монтаже на DIN-рейку убедитесь, что реле плотно защёлкнулось - слабый контакт вызовет перегрев.
• Используйте кнопку тестирования регулярно - она помогает выявить заклинившие контакты до отказа системы.
• Не открывайте прозрачный кожух - он не предназначен для сервисного ремонта, только для визуального контроля.
• При замене старого реле - сохраните расположение проводов на цоколе, чтобы не перепутать фазу и ноль.
