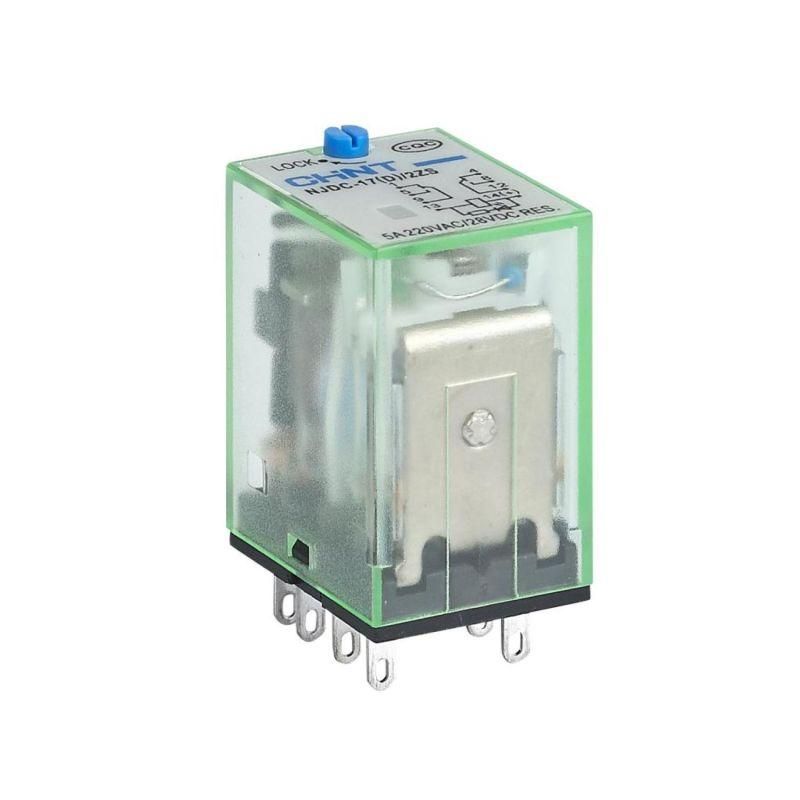

Реле промежуточное с кнопкой тестирования NJDC-17(D)/2Z 2 конт. инд. LED 10А AC220В | 651044 CHINT

Реле промежуточное с кнопкой тестирования NJDC-17(D)/2Z 2 контакта с индикацией LED 10А переменный ток 220В от бренда CHINT предназначено для управления нагрузками в цепях переменного тока до 10 А. Модель NJDC-17(D)/2Z обеспечивает надёжную коммутацию с возможностью проверки работоспособности без отключения питания благодаря встроенной кнопке тестирования и индикации состояния.

Назначение и область применения

Это промежуточное реле используется для усиления сигнала управления, распределения команд между несколькими устройствами или изоляции слаботочных цепей от силовых. Подходит для автоматизации систем: пульты управления, системы безопасности, оборудование с частичной автономной диагностики. Часто применяется в панелях управления станков, конвейеров, систем освещения и HVAC.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 220 В
• Номинальный ток контактов: 10 А
• Количество контактов: 2 (нормально открытые)
• Тип переключения: моностабильный (возврат в исходное состояние после снятия управляющего напряжения)
• Индикация: встроенная светодиодная лампа показывает наличие напряжения на катушке
• Подключение: разъёмное (монтаж через цоколь, совместим с типовыми основаниями серии NJDC-17)
• Степень защиты: IP20 (защита от доступа пальцами и крупных частиц, не защищено от воды и пыли)
• Количество нормально замкнутых контактов: 0
• Поляризация: свободная (не требует соблюдения полярности при подключении катушки)

Совместимость и монтаж

Реле NJDC-17(D)/2Z устанавливается на DIN-рейку с помощью стандартного цоколя серии NJDC-17. Совместимо с цоколями типа D, E, F - выбор зависит от модели базового основания. Разъёмное подключение позволяет легко менять реле без демонтажа проводов. Кнопка тестирования расположена на лицевой стороне - её можно нажать вручную для проверки работы контактов при включенном питании. Прозрачная крышка защищает механизм от внешних воздействий, не препятствуя визуальному контролю.

Безопасность и стандарты

Реле соответствует требованиям IEC/EN 60947-5-1 для промежуточных реле. Напряжение 220 В AC и ток 10 А рассчитаны на работу в бытовых и промышленных сетях. Индикация LED снижает риск ошибочного обслуживания - видно, когда реле активировано. Устройство не имеет функции защиты от перегрузки - необходимо применять внешние предохранители или автоматы.

Преимущества

• Встроенная кнопка тестирования - возможность проверить исправность без отключения питания
• LED-индикация - наглядное отображение состояния катушки
• Гибкий монтаж - совместимость с несколькими типами цоколей
• Удобная форма контактов 2Z - два независимых нормально открытых контакта
• Прозрачный корпус - контроль механического положения контактов визуально

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 не допускает попадание воды или пыли
• Нет нормально замкнутых контактов - нельзя использовать там, где требуется замыкание при отсутствии питания
• Максимальный ток 10 А - не подходит для мощных двигателей или нагревательных элементов выше этого значения
• Только переменный ток - не работает с постоянным напряжением

Примеры использования

• Управление световой сигнализацией в пульте управления станком
• Передача сигнала от PLC к группе реле или клапанов
• Автоматическое включение вытяжки при запуске оборудования
• Логическая связка между датчиками и исполнительными устройствами в системах безопасности

Практические советы

• Выбирайте цоколь с учётом количества выводов и шага контактов - NJDC-17(D)/2Z требует именно двухполюсного основания
• Проверьте соответствие напряжения сети 220 В +-10% перед установкой - перенапряжение сокращает срок службы катушки
• При использовании в пыльных помещениях - устанавливайте реле внутри закрытых шкафов, так как IP20 не защищает от пыли
• Кнопка тестирования не является аварийным выключателем - она служит только для диагностики
• Заменяйте реле NJDC-17(D)/2Z только аналогичной моделью - другие модификации (например, 3ZS) имеют другую схему контактов
