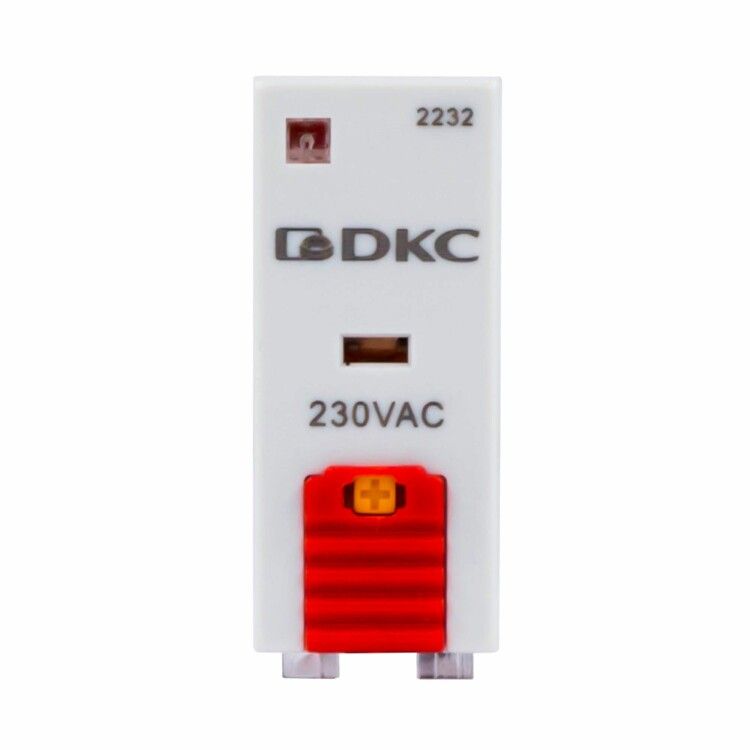

Одиночное реле, 2 перекидных контакта, 230 В AC | IR-230AC-2CO-D DKC ДКС

Реле миниатюрное промышленное DKC (ДКС) с артикулом ir-230ac-2co-d предназначено для надёжного переключения нагрузок до 8 А в цепях переменного тока 230 В. Благодаря встроенной тест-кнопке и светодиодной индикации обеспечивает удобство диагностики и обслуживания в промышленных системах.

Назначение и область применения

Реле миниатюрное промышленное используется для управления электрическими цепями в автоматизированных системах. Подходит для коммутации устройств средней мощности: насосов, вентиляторов, нагревательных элементов, световых сигналов и других исполнительных механизмов. Применяется в пультах управления, распределительных щитах, станках и конвейерах, где требуется компактное и надёжное реле с возможностью быстрой проверки работоспособности.

Технические характеристики

• Номинальный ток контактов: 8 А
• Номинальное напряжение катушки: 230 В AC
• Род тока: переменный (AC)
• Количество переключающих контактов: 2 (по два перекидных контакта - 2CO)
• Тип контактов: одинарный перекидной (SPDT)
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к дуговым воздействиям и окислению
• Управление: моностабильное (при снятии напряжения возвращается в исходное положение)
• Степень защиты: IP50 - защищён от пыли, но не от брызг воды
• Индикация: встроенный светодиод показывает наличие напряжения на катушке
• Подключение: разъёмное - установка в стандартную панельную колодку
• Полярность: определённая - необходимо соблюдать правильное подключение выводов катушки

Совместимость и монтаж

Реле миниатюрное промышленное ir-230ac-2co-d устанавливается в стандартные DIN-колодки типа 4,5 мм (совместимо с большинством промышленных клеммных платформ). Контакты находятся на нижней части корпуса - при монтаже важно правильно выставить реле в колодке, чтобы избежать плохого контакта. Разъёмное подключение позволяет заменить реле без пайки или отсоединения проводов. Обязательно проверьте соответствие напряжения катушки 230 В AC - использование другого напряжения повредит устройство.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Материалы контактов AgSnO₂ обеспечивают долгий срок службы даже при частых включениях. Отсутствие защиты от влаги (IP50) требует установки внутри закрытых шкафов или щитов. Напряжение 230 В AC предполагает работу в сетях с заземлением - применение вне таких условий запрещено.

Преимущества

• Компактный размер - экономия места в щите
• Светодиодная индикация позволяет сразу определить, есть ли питание на катушке
• Тест-кнопка с блокировкой даёт возможность имитировать срабатывание без подачи напряжения на всю цепь - удобно при диагностике
• Контакты из AgSnO₂ снижают риск пригорания и увеличивают срок службы при высоких токах
• Разъёмное подключение ускоряет замену и сервисное обслуживание

Ограничения применения

• Не предназначен для работы во влажной среде - IP50 не защищает от брызг и конденсата
• Запрещена работа при постоянном токе - только переменный ток 230 В AC
• Не рассчитан на ток выше 8 А - превышение вызовет перегрев и выход из строя
• Обязательна соблюдение полярности при подключении катушки - неверное подключение может не привести к срабатыванию
• Не рекомендуется использовать в условиях сильных механических ударов или вибраций без дополнительной фиксации

Примеры использования

• Управление двигателем воздуходувки в системе вентиляции
• Переключение режимов работы станка между двумя скоростями
• Автоматическое включение аварийного освещения через сигнализацию
• Контроль состояния терморегулятора в печи с помощью индикации
• Логическая цепь в пульте управления с функцией ручной проверки

Практические советы

• Перед установкой проверьте, что напряжение сети точно соответствует 230 В AC - допуск +-10%, но более высокое напряжение снизит срок службы катушки
• При использовании в вибрационных средах используйте дополнительные демпферы или клеевые крепления
• Частые включения/выключения - нормально для этого реле благодаря материалу контактов; однако лучше избегать перегрузок по току
• При замене старого реле - совпадают ли типы контактов? Это реле имеет 2 перекидных контакта - значит, можно заменить аналогичное 2CO, но не 1NO или 1NC
• Тест-кнопка работает только при наличии питания на катушке - если светодиод не горит, проблема не в контактах, а в управлении
