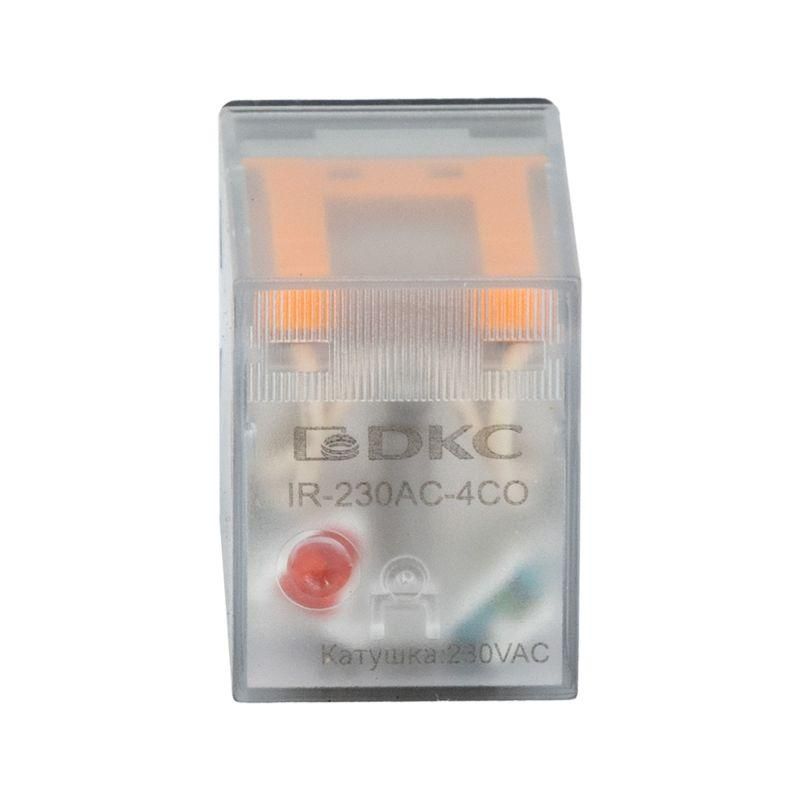

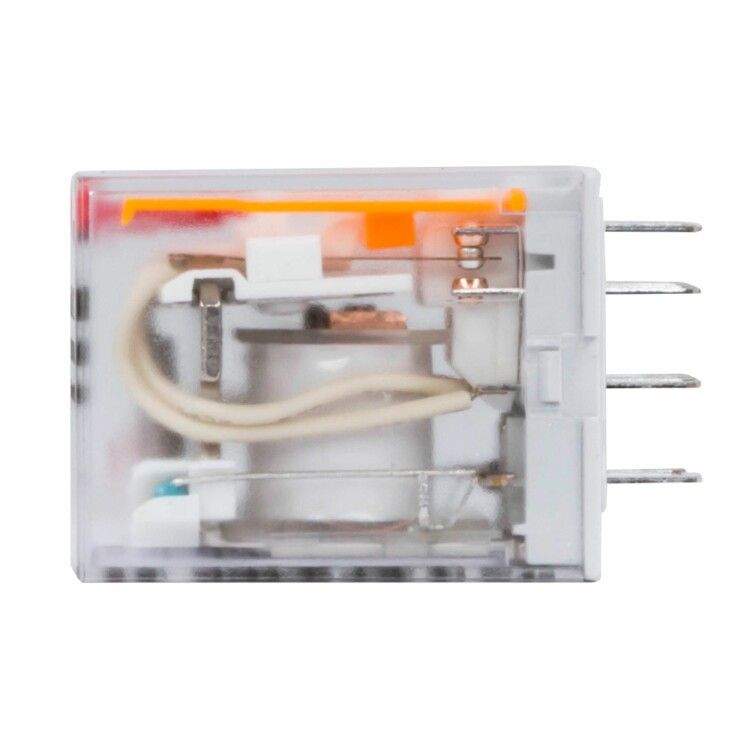

Одиночное реле, 4 перекидных контакта, 230 В AC, до 5 А | IR-230AC-4CO DKC ДКС

Реле одиночное DKC (ДКС) с артикулом ir-230ac-4co - компактное устройство с четырьмя перекидными контактами для коммутации цепей переменного тока 230 В до 5 А. Подходит для автоматизации оборудования, где требуется надёжное управление несколькими нагрузками через один управляющий сигнал.

Назначение и область применения

Реле одиночное ir-230ac-4co используется для включения и выключения нескольких электрических цепей одним управляющим сигналом. Каждый из четырёх контактов работает как перекидной (SPDT) - замыкает одну цепь и размыкает другую одновременно. Применяется в системах управления станками, конвейерами, освещением, вентиляцией и других промышленных устройствах, где нужна изоляция между слаботочным управлением и силовой нагрузкой.

Технические характеристики

• Номинальное напряжение катушки: 230 В AC
• Номинальный коммутируемый ток: 5 А (не более)
• Тип тока: Переменный (AC)
• Количество контактов: 4 перекидных (SPDT)
• Материал контактов: AgSnO₂ - серебро с оксидом олова, повышает долговечность при переключении
• Управление: Моностабильное - возвращается в исходное состояние после снятия напряжения с катушки
• Степень защиты: IP52 - защищено от пыли (ограниченное попадание) и капель воды, падающих вертикально
• Подключение: Разъёмное (штепсельное) - установка в стандартную колодку
• Индикация: Встроен светодиод, показывает наличие напряжения на катушке
• Полярность: Определённая - необходимо соблюдать правильное подключение выводов катушки

Совместимость и монтаж

Реле одиночное ir-230ac-4co предназначено для установки в стандартные релейные колодки с штыревым разъёмом. Совместимо с колодками, соответствующими форм-фактору миниатюрных промышленных реле. Не требует пайки - достаточно вставить реле в колодку до щелчка. Убедитесь, что контакты колодки рассчитаны на ток 5 А и напряжение 230 В AC. Светодиодная индикация подключена параллельно катушке - её работа зависит от наличия напряжения на входе.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Материалы контактов AgSnO₂ обеспечивают устойчивость к дуговым разрядам. Напряжение 230 В AC и ток 5 А соответствуют нормам для бытовых и легкопромышленных применений. IP52 позволяет использовать устройство в помещениях с повышенной запылённостью, но не во влажных средах или на улице.

Преимущества

• Четыре независимые перекидные группы позволяют управлять сразу четырьмя цепями - экономит место и снижает количество устройств
• AgSnO₂-контакты увеличивают срок службы при частых включениях, особенно при индуктивных нагрузках
• Светодиодная индикация даёт наглядную обратную связь: горит - реле включено, гаснет - отключено
• Штепсельное подключение ускоряет замену и обслуживание - не нужны инструменты

Ограничения применения

• Не допускается использование при постоянном токе - реле рассчитано только на 230 В AC
• Максимальный коммутируемый ток - 5 А; превышение вызовет перегрев и выход из строя
• Защита IP52 не обеспечивает герметичность - нельзя использовать в условиях брызг, дождя или высокой влажности
• Обязательно соблюдение полярности при подключении катушки - неверное подключение может повредить светодиод или снизить надёжность работы
• Не рекомендуется для коммутации мощных двигателей или трансформаторов без дополнительной защиты (например, RC-цепочки)

Примеры использования

• Управление четырьмя светильниками в цеху через PLC - одно реле вместо четырёх
• Переключение режимов работы станка: медленный/быстрый ход, включение смазки и охлаждения
• Автоматическое переключение резервного источника питания между двумя группами потребителей
• Контроль состояния системы: включение сигнализации при аварии + отключение основной нагрузки

Практические советы

• Выбирайте колодку с тем же шагом контактов - проверьте совместимость по типоразмеру перед покупкой
• При работе с индуктивными нагрузками (электромагниты, двигатели) используйте демпферные цепочки (RC-фильтры) для продления жизни контактов
• Светодиод индицирует только питание катушки - он не говорит о состоянии контактов. Для контроля нагрузки используйте внешние индикаторы
• При замене реле всегда отключайте питание - даже при выключенном управлении контакты могут находиться под напряжением
• Не закрывайте реле герметичными крышками - IP52 не предполагает полной герметизации, и тепло должно рассеиваться свободно
