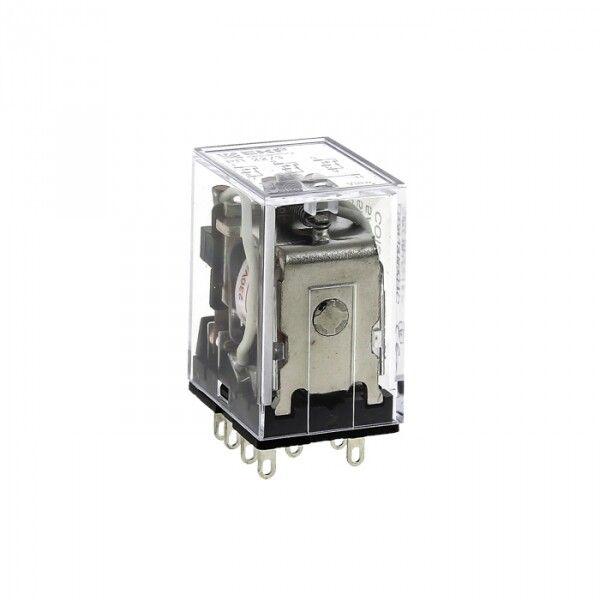

Реле промежуточное РП 22/4 5А 230В АС EKF PROxima | rp-22-4-230

Реле промежуточное РП 22/4 5А 230В АС 4ПК без розетки от EKF предназначено для коммутации слаботочных управляющих сигналов в силовых цепях переменного тока. Устройство обеспечивает надёжное переключение нагрузки до 5 А, подходит для автоматизации систем управления и используется в промышленных аппаратах. Артикул rp-22-4-230 соответствует серии РП-22 EKF PROxima.

Назначение и область применения

Реле промежуточное РП 22/4 5А 230В АС 4ПК без розетки применяется для передачи сигнала между управляющим устройством (например, PLC, терморегулятором, таймером) и силовой нагрузкой. Благодаря четырём переключающим контактам позволяет одновременно управлять несколькими цепями. Подходит для установки в щитах управления станков, конвейеров, систем освещения, вентиляции и других промышленных объектов.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки: 230 В
• Номинальный ток контактов: 5 А
• Количество контактов: 4 (1 нормально открытый, 1 нормально закрытый, 2 двойных контакта)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Частота: 50/60 Гц
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от 0 до +40 C, допустима повышенная влажность)
• Максимальное сечение провода: 2,5 мм2
• Материал корпуса: пластик
• Подключение: плоский штекерный разъем
• Съемные клеммы: да (удобно для замены и обслуживания)
• Поляризация: свободная (не требует соблюдения полярности при подключении катушки)
• Нормативный документ: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Реле промежуточное РП 22/4 5А 230В АС 4ПК без розетки имеет втычной способ монтажа - устанавливается прямо в разъём, который крепится на DIN-рейку. Для фиксации на рейке требуется отдельный модульный разъем серии РМ-22 (не входит в комплект). Клеммы съемные - можно отсоединить для удобства подключения проводов. Диаметр посадочного места соответствует стандарту для реле РП-22. Не совместимо с разъемами РМ-25 - они имеют другую геометрию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1), что гарантирует безопасность при использовании в промышленных системах. Стержневые контакты с серебряным покрытием снижают риск сваривания и повышают долговечность. Защита IP20 предполагает работу только внутри закрытых щитов - не предназначен для открытой установки в условиях пыли или влаги.

Преимущества

• Серебросодержащие контакты - продлевают срок службы при частых включениях
• Съемные клеммы - позволяют легко менять провода без демонтажа реле
• Компактные габариты - экономят место в распределительных щитах
• Свободная полюсность - не нужна правильная ориентация при подключении катушки
• Высокая надёжность - проверенная серия РП-22 EKF PROxima

Ограничения применения

• Не работает при температурах ниже 0 C и выше +40 C
• Защита IP20 запрещает использование во влажных, пыльных или наружных условиях
• Номинальный ток 5 А - нельзя использовать для нагрузок более 5 А (даже кратковременных)
• Требуется отдельный модульный разъем РМ-22 для крепления на DIN-рейку - сам реле не крепится напрямую
• Не поддерживает постоянный ток - только переменный 230 В AC

Примеры использования

• Управление двигателем насоса через PLC - один контакт включает питание, второй - аварийную сигнализацию
• Автоматизация системы освещения: реле промежуточное РП 22/4 5А 230В АС 4ПК без розетки переключает световые группы по расписанию
• Контроль работы вентиляционных каналов: два контакта используются для включения/выключения вентилятора и контрольного индикатора
• Системы безопасности: реле отключает мощную нагрузку при срабатывании датчика

Практические советы

• Обязательно используйте разъем РМ-22 для монтажа на DIN-рейку - без него реле невозможно зафиксировать
• При подключении проводов не затягивайте клеммы слишком сильно - максимум 2,5 мм2, избыток сечения может повредить контакт
• Проверьте соответствие напряжения катушки - 230 В AC; применение 110 В или постоянного тока выведет реле из строя
• Для частых операций (более 1000 включений в час) рекомендовано контролировать нагрев - даже при 5 А возможен перегрев при длительной работе
• При замене реле - отключите питание, снимите старый разъем, вставьте новое реле РП 22/4 5А 230В АС 4ПК без розетки и снова подключите клеммы
