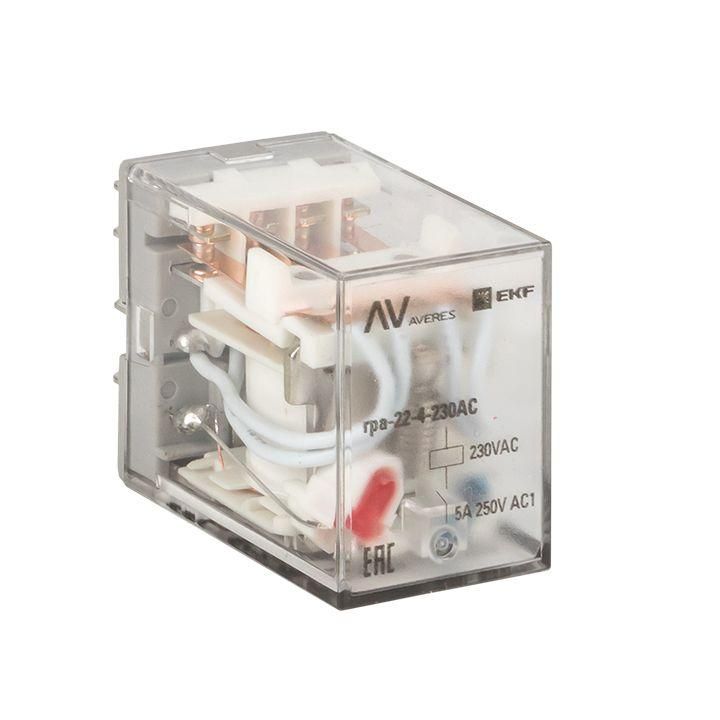

Реле промежуточное RPA 22/4 5A 230В AC EKF AVERES | rpa-22-4-230AC

Реле промежуточное RPA 22/4 5А 230В AC от бренда EKF - это надежное коммутирующее устройство для управления нагрузками в системах автоматизации. Его используют для гальванической развязки между слаботочными цепями управления и силовыми цепями, обеспечивая безопасную передачу сигналов. Артикул rpa-22-4-230ac соответствует серии Averes и предназначен для работы в сетях переменного тока.

Назначение и область применения

Реле промежуточное RPA 22/4 5А 230В AC служит для усиления и изоляции управляющих сигналов. Оно позволяет контролировать мощные устройства - такие как двигатели, нагреватели или световые сигнализации - через слаботочные выходы PLC, терморегуляторов или кнопочных постов. Подходит для установки в распределительных щитах промышленного оборудования, конвейерных линий, систем вентиляции и автоматических станков.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 4 пары
• Тип контактов: двойной контакт (по две группы замыкающих контактов)
• Тип управления: моностабильное (работает в одном состоянии до следующего импульса)
• Подключение: плоский штекерный разъем
• Съемные клеммы: да - позволяют легко отключить реле без демонтажа всей системы
• Степень защиты IP40: защищено от твердых частиц крупнее 1 мм, но не от воды
• Индикация: светодиодный индикатор состояния катушки (горит при наличии питания)

Совместимость и монтаж

Реле промежуточное RPA 22/4 5А 230В AC монтируется на стандартную 35-миллиметровую DIN-рейку. Для фиксации используется совместимый модульный разъем серии RM4 или RM5 - они обеспечивают быстрое подключение и отсоединение. Клеммы контактов и катушки расположены на разъеме, поэтому сам корпус реле можно вынимать для обслуживания без отключения проводов. Убедитесь, что выбранный разъем имеет ту же конфигурацию контактов - совпадение номеров и положений важно для правильной работы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в условиях промышленного применения. Степень защиты IP40 исключает попадание крупных сторонних предметов внутрь, но не рассчитано на воздействие влаги - не используйте в сырых помещениях без дополнительной защиты. Индикатор на лицевой панели помогает оперативно определить наличие напряжения на катушке, снижая риск ошибок при диагностике.

Преимущества

• Четыре пары контактов позволяют одновременно управлять несколькими нагрузками без дополнительных реле
• Съемные клеммы ускоряют замену и диагностику - достаточно просто вытащить реле из разъема
• Светодиодная индикация сразу показывает состояние катушки - удобно при наладке и ремонте
• Штекерное подключение минимизирует время монтажа и снижает вероятность ошибок при подключении
• Гальваническая развязка предотвращает помехи и повреждения чувствительной электроники

Ограничения применения

• Не предназначено для постоянной работы при температуре ниже 0 C или выше +55 C - проверьте условия окружающей среды
• IP40 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях, на улице или в местах возможного брызгов
• Контакты рассчитаны только на переменный ток 230 В - нельзя применять в цепях постоянного тока
• Отсутствие нормально-замкнутых (НО) контактов - все четыре пары являются нормально-разомкнутыми (НЗ); если нужны НО - выбирайте другую модель

Примеры использования

• Управление двигателем насоса через выход PLC с минимальным током
• Переключение режимов работы конвейера по сигналу с датчиков
• Автоматическое включение освещения в цеху после запуска станка
• Раздельное управление несколькими клапанами в одной системе пневматики

Практические советы

• При подборе разъема RM4/RM5 убедитесь, что он совместим именно с серией RPA - не все разъемы подходят
• Проверяйте посадочный диаметр провода - максимальное сечение должно соответствовать спецификации разъема (обычно до 2,5 мм2)
• Не перегружайте контакты - даже при номинале 5 А лучше работать с запасом (не более 80%, то есть ~4 А)
• Если требуется защита от скачков напряжения - установите варистор или RC-цепь параллельно катушке
• Для частых переключений рекомендуется периодически проверять состояние контактов - особенно при работе с индуктивными нагрузками
