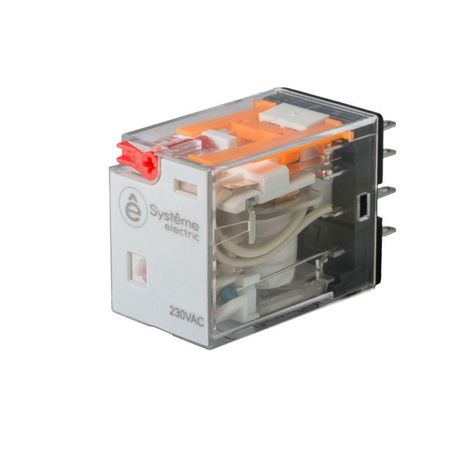

Реле Systeme Electric sxm4cb2p7 - миниатюрное промежуточное реле с четырьмя переключающими контактами на 5 А и 230 В переменного тока, оснащённое тестовой кнопкой и светодиодной индикацией состояния. Подходит для управления нагрузками в автоматизированных системах, щитах управления и промышленном оборудовании.

Назначение и область применения

Реле Systeme Electric sxm4cb2p7 используется для коммутации слаботочных управляющих сигналов в мощные нагрузки до 5 А. Применяется в системах автоматизации: управление двигателями, световыми схемами, клапанами, нагревательными элементами. Часто устанавливается в распределительных шкафах, пультах управления, станках и устройствах инфраструктуры. Благодаря втычному монтажу легко заменяется при обслуживании.

Технические характеристики

• Напряжение управления: 230 В переменного тока (AC)
• Номинальный ток контактов: 5 А
• Тип контактов: 4 переключающих (4CO - четыре нормально открытые/нормально замкнутые пары)
• Тип реле: электромеханическое, моностабильное (возвращает состояние после снятия напряжения)
• Способ подключения: плоский штекерный разъём (втычной монтаж)
• Индикация: встроенный светодиод показывает наличие напряжения на катушке
• Тестовая функция: кнопка позволяет проверить работу контактов без подачи управляющего сигнала
• Степень защиты: IP50 - защищено от пыли, но не от воды
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Гарантия: 24 месяца

Совместимость и монтаж

Реле Systeme Electric sxm4cb2p7 совместимо со стандартными релейными гнездами типа 8-контактный DIL (DIN 43880). Установка происходит путём вставки в панельный разъём - никаких инструментов не требуется. Для надёжного контакта убедитесь, что гнездо чистое и не деформировано. Нагрузочные контакты рассчитаны на провода сечением до 1,5 мм2. Катушка работает только от 230 В AC - нельзя использовать с постоянным током или другим напряжением.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств низкого напряжения. Защита IP50 обеспечивает безопасную работу в закрытых щитах с высокой запылённостью. Отсутствие защиты от брызг и влаги требует установки внутри герметичных корпусов или шкафов. Максимальная температура окружающей среды - до +55 C, согласно типовым условиям для промышленных реле.

Преимущества

• Чёткая индикация: светодиод сразу показывает, есть ли питание на катушке - удобно при диагностике
• Тестовая кнопка позволяет проверить работоспособность контактов без включения всей системы
• Втычной монтаж ускоряет замену и снижает риск ошибок при подключении
• Свободная полярность катушки исключает необходимость соблюдения фазировки при подключении
• Высокая надёжность механических контактов при работе с активными и индуктивными нагрузками

Ограничения применения

• Не предназначено для работы во влажной среде - IP50 не защищает от воды и конденсата
• Запрещена работа при напряжении выше 230 В AC или с постоянным током - возможен выход из строя катушки
• Не рекомендуется для частых включений более 1000 раз в час - длительная цикличность снизит срок службы контактов
• Не подходит для взрывоопасных зон - отсутствует сертификация ATEX
• Максимальная мощность нагрузки - 1150 Вт (при 230 В × 5 А); превышение вызовет оплавление контактов

Примеры использования

• Управление насосом в системе водоснабжения через PLC
• Переключение режимов работы конвейера в пищевой промышленности
• Автоматическое включение аварийного освещения при отключении основного питания
• Коммутирование терморегулятора в системе отопления
• Логическая схема в щите управления лифтом или эскалатором

Практические советы

• При монтаже используйте только оригинальные гнёзда - несовместимые разъёмы могут повредить штырьки реле
• Светодиод индицирует только наличие напряжения на катушке - он не гарантирует исправность контактов; всегда проверяйте их тестовой кнопкой
• Для индуктивных нагрузок (например, катушек контакторов) рекомендуется установка RC-гашения или варистора для продления срока службы контактов
• При замене реле sxm4cb2p7 убедитесь, что новое имеет те же параметры: 230 В AC, 5 А, 4CO - другие модели даже схожего внешнего вида могут не работать
• Не допускайте попадания металлической пыли внутрь гнезда - она может вызвать пробой между контактами
