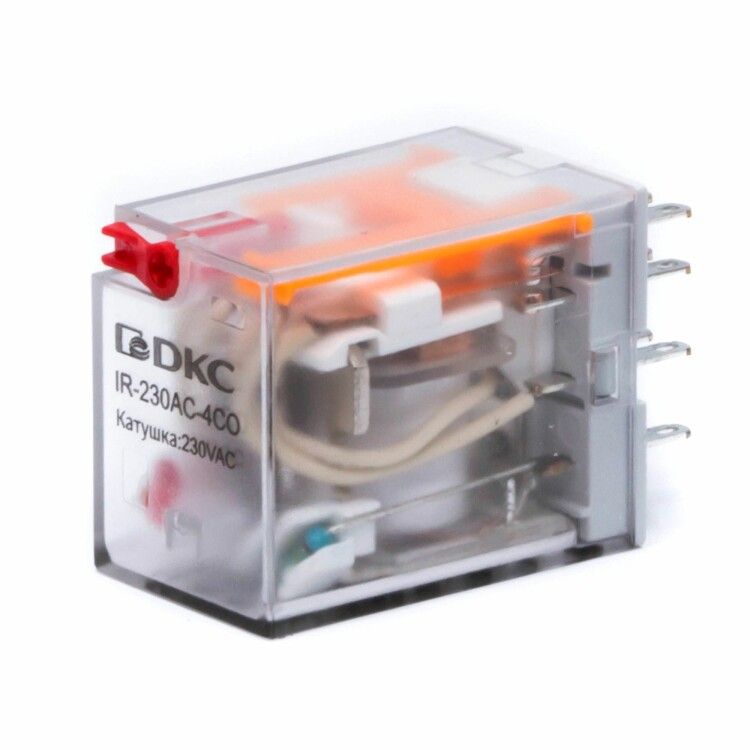

Одиночное реле, 4 перекидных контакта, 230 В AC, до 6 А | IR-230AC-4CO-D DKC ДКС

Реле миниатюрное промышленное общего назначения DKC (ДКС) с артикулом ir-230ac-4co-d предназначено для надёжной коммутации цепей в автоматизированных системах. Благодаря четырём перекидным контактам, встроенной тест-кнопке и светодиодной индикации, устройство упрощает диагностику и обслуживание в условиях ограниченного пространства.

Назначение и область применения

Реле миниатюрное промышленное используется для включения и выключения нагрузок в промышленном оборудовании, где требуется управление несколькими цепями одним сигналом. Подходит для установки в распределительные щиты, пульты управления, системы автоматизации станков, конвейеров, насосов и других устройств с переменным током 230 В.

Технические характеристики

• Номинальный ток контактов: 6 А
• Номинальное напряжение катушки: 230 В AC
• Род тока: переменный (AC)
• Количество переключающих контактов: 4 пары (перекидные)
• Тип контактов: одинарный (SPDT - один вход, два выхода)
• Управление: моностабильное (возврат в исходное состояние после отключения питания)
• Подключение: штепсельное (разъёмное), через базовую колодку
• Степень защиты IP50: защищён от пыли, но не от брызг воды
• Индикация: встроенный светодиод показывает наличие питания на катушке
• Функция тестирования: кнопка позволяет проверить работу контактов без подачи внешнего сигнала
• Поляризация: обязательна правильная полярность подключения катушки

Совместимость и монтаж

Реле миниатюрное промышленное ir-230ac-4co-d устанавливается только в совместимые разъёмные колодки типа DKE или аналогичные, соответствующие форм-фактору и шагу контактов. Колодка должна обеспечивать механическую фиксацию и надёжный электрический контакт. Перед установкой проверьте соответствие номера колодки указанному в документации производителя. Монтаж допускается только при отключённом питании. Не рекомендуется использовать без колодки - прямой монтаж проводов невозможен.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Сертифицировано по международным нормам IEC 61810-1 для реле общего назначения. Напряжение 230 В AC соответствует сетевому стандарту Европы и стран СНГ. Применение вне указанных параметров (например, постоянный ток или повышенное напряжение) запрещено.

Преимущества

• Четыре перекидных контакта позволяют управлять сразу четырьмя цепями - снижает количество необходимых реле
• Светодиодная индикация даёт наглядную информацию о состоянии катушки - ускоряет поиск неисправностей
• Тестовая кнопка с блокировкой позволяет проверить работоспособность контактов без подачи управляющего сигнала - повышает безопасность при обслуживании
• Штепсельное подключение упрощает замену устройства без демонтажа проводов
• Компактный размер экономит место в щите

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP50 не предохраняет от брызг и конденсата
• Запрещена работа при напряжении выше 230 В AC или при постоянном токе - возможен отказ или возгорание
• Не рассчитан на частые включения/выключения более 1000 раз в час - высокая частота снизит срок службы контактов
• Обязательна соблюдение полярности подключения катушки - неверное подключение может привести к неработоспособности
• Не применяется в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Управление трёхфазным двигателем через три контакта и аварийную остановку четвёртым
• Переключение режимов работы конвейера (быстрый/медленный ход) с помощью двух контактов
• Автоматическое переключение резервного источника питания
• Логическая схема управления освещением и вентиляцией в одном контролируемом помещении

Практические советы

• Выбирайте колодку с достаточным числом контактов и качественным материалом - плохой контакт вызывает перегрев
• Проверяйте плотность посадки реле в колодку перед первым включением - слабый контакт может привести к искрению
• При использовании в пыльных помещениях регулярно очищайте корпус реле миниатюрное промышленное от пыли - даже IP50 требует периодического ухода
• Не используйте реле для управления мощными индуктивными нагрузками (например, трансформаторами) без гашения переходных процессов - примените RC-цепь или варистор
• При замене всегда отключайте питание - тест-кнопка работает только при наличии напряжения на катушке
