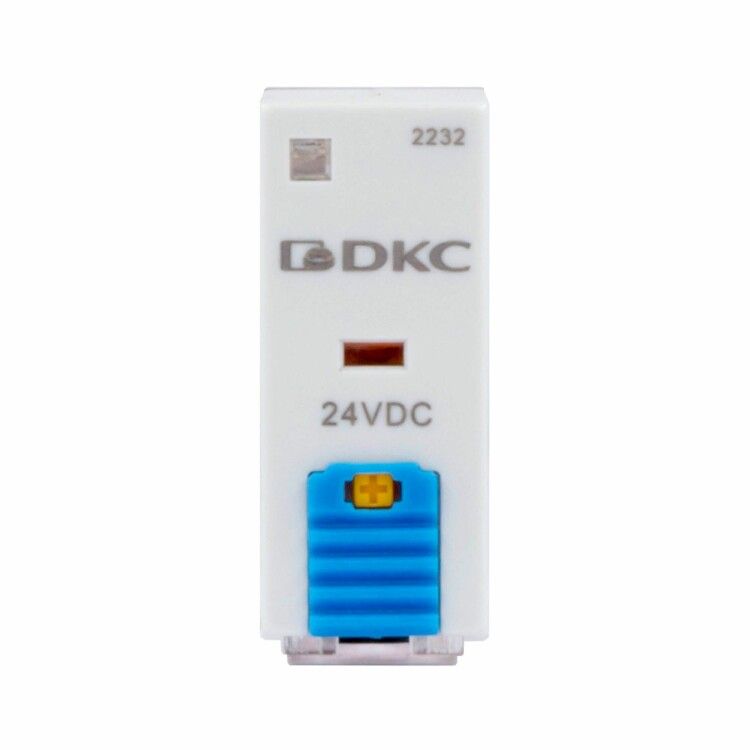

Одиночное реле, 2 перекидных контакта, 24 В DC | IR-24DC-2CO-D DKC ДКС

Реле миниатюрное промышленное DKC (артикул ir-24dc-2co-d) - компактное устройство для автоматического включения и выключения нагрузок до 8 А в цепях постоянного тока. Подходит для сборки в шкафы управления, где важна надёжность, диагностика и простой монтаж.

Назначение и область применения

Реле миниатюрное промышленное DKC используется для коммутации слаботочных управляющих сигналов в мощные нагрузки. Применяется в системах автоматизации: управление двигателями, клапанами, световыми индикаторами, конвейерами, станками и другим оборудованием с питанием 24 В постоянного тока. Благодаря двум перекидным контактам, позволяет переключать две независимые цепи одновременно - например, включить один потребитель и отключить другой.

Технические характеристики

• Номинальный ток контактов: 8 А (при 24 В DC)
• Напряжение катушки: 24 В постоянного тока (DC)
• Количество перекидных контактов: 2 (по 1 нормально замкнутому и 1 нормально разомкнутому в каждой группе)
• Материал контактов: AgSnO₂ - устойчив к дуге, долговечен при частых включениях
• Управление: моностабильное (возврат в исходное состояние после снятия напряжения)
• Индикация состояния: встроенный светодиод горит при наличии напряжения на катушке
• Защита: внутренний диод подавления обратной ЭДС - защищает управляющую схему от импульсов при отключении
• Подключение: штепсельное (разъёмное) - совместимо с панельными колодками типа DKE/DKC
• Степень защиты: IP50 - защита от пыли, но не от воды; не предназначено для открытых площадок
• Полярность: обязательна - неверное подключение повредит диод и может вывести реле из строя

Совместимость и монтаж

Реле миниатюрное промышленное DKC устанавливается в специальную колодку (например, DKC-DK-2CO). Колодка обеспечивает быстрый монтаж и демонтаж без пайки. Обязательно используйте колодку, соответствующую типу разъёма - несовместимые колодки не обеспечивают надёжный контакт. Монтаж допускается только на вертикальной поверхности внутри распределительного щита. Нагрузка должна быть подключена через предохранители, соответствующие току 8 А.

Безопасность и стандарты

Реле соответствует требованиям безопасности IEC 61810-1 для релейных устройств. Защитный диод снижает риск повреждения контроллеров (PLC, микроконтроллеров) при отключении катушки. Серия DKC прошла испытания на механическую прочность и термостойкость в условиях промышленной среды.

Преимущества

• Встроенная светодиодная индикация позволяет сразу определить, есть ли напряжение на катушке - ускоряет поиск неисправностей
• Тестовая кнопка даёт возможность проверить работу контактов без подачи сигнала с внешнего устройства
• AgSnO₂-контакты работают дольше при высоких токах и частых переключениях, чем обычные серебряные
• Штепсельное подключение экономит время при замене - не требуется отпаивать провода
• Компактный размер позволяет размещать несколько реле в ограниченном пространстве щита

Ограничения применения

• Не применяется в цепях переменного тока - только 24 В DC
• IP50 не защищает от брызг, влаги и прямого попадания воды - запрещён монтаж вне закрытых шкафов
• Обязательна соблюдение полярности: при подключении “+” и “−” задом наперёд сгорит встроенный защитный диод
• Не рекомендуется для коммутации индуктивных нагрузок выше 8 А - возможна эрозия контактов
• Запрещено использовать в средах с взрывоопасными газами или пылью класса ATEX

Примеры использования

• Управление пневматическим клапаном в линии сборки - реле получает сигнал от PLC и включает клапан на 24 В
• Переключение режимов работы станка: одно реле включает двигатель, второе - охлаждение
• Автоматическое отключение освещения в помещении при срабатывании датчика движения
• Резервирование цепей: при отказе одного канала второй остаётся активным

Практические советы

• Проверьте перед установкой, что ваша колодка точно совпадает с моделью ir-24dc-2co-d - даже незначительные отличия в форме контактов могут вызвать плохой контакт
• При использовании с длинными проводами между реле и источником управления - учтите потери напряжения: минимальное рабочее напряжение катушки - около 20 В
• Если реле часто переключает индуктивную нагрузку (двигатель, реле), добавьте внешний RC-фильтр для продления жизни контактов
• При диагностике системы - нажмите тест-кнопку: если светодиод горит, а контакты не срабатывают - проблема в механизме, а не в управлении
• Не используйте реле в качестве основного выключателя - оно рассчитано на частые операции, но не на длительную нагрузку выше 8 А
