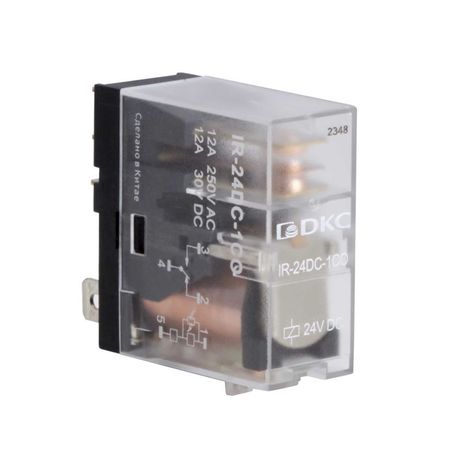

Одиночное реле, 1 перекидной контакт, 24 В DC | IR-24DC-1CO DKC ДКС

Реле одиночное DKC (ДКС) с артикулом ir-24dc-1co - компактное устройство для коммутации слаботочных и силовых цепей постоянного тока. Подходит для автоматизации оборудования, где требуется надёжное управление нагрузкой до 12 А при напряжении 24 В постоянного тока. Встроенная светодиодная индикация упрощает диагностику состояния.

Назначение и область применения

Реле одиночное ir-24dc-1co используется для включения и выключения электрических цепей в ответ на сигнал управления. Применяется в системах автоматизации: панелях управления, станках, конвейерах, системах освещения и HVAC. Подходит для работы в распределительных щитах, где важна компактность и надёжность.

Технические характеристики

• Номинальный ток контактов: 12 А
• Напряжение катушки: 24 В постоянного тока (DC)
• Количество контактов: один перекидной (SPDT)
• Тип контактов: AgSnO₂ - серебро с оксидом олова, устойчиво к дуге и износу
• Управление: моностабильное (возврат в исходное состояние после отключения питания)
• Полярность: обязательна - необходимо соблюдать правильное подключение "+" и "-" к катушке
• Подключение: разъёмное, через специальную колодку
• Защита: IP50 - защищён от пыли, но не от брызг воды
• Индикация: встроенный светодиод показывает наличие напряжения на катушке

Совместимость и монтаж

Реле одиночное ir-24dc-1co устанавливается только в совместимую колодку типа DKE или аналогичную, соответствующую форм-фактору DKC. Колодка должна иметь 8-контактное гнездо. Перед установкой проверьте соответствие типоразмера и расположения выводов. Нельзя использовать реле без колодки - прямой монтаж невозможно. Монтаж выполняется в щите с доступом для замены. Не требует инструментов - фиксируется простым нажатием до щелчка.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Сертифицировано по нормам IEC 61810-1 для реле управления. Работает в температурном диапазоне от -25C до +70C. Индикация выполнена по принципу безопасного низкого напряжения - не создаёт помех в соседних цепях.

Преимущества

• Контакты AgSnO₂ обеспечивают долгий срок службы даже при частых включениях и высоких импульсных нагрузках
• Светодиодная индикация позволяет сразу определить, получает ли реле питание - снижает время диагностики
• Разъёмное подключение ускоряет замену и обслуживание - не нужно отпаивать провода
• Компактный размер экономит место в шкафах и распределительных устройствах
• Чёткая полярность предотвращает случайное повреждение при неверном подключении

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP50 не обеспечивает защиту от брызг и влаги
• Запрещено применять в цепях переменного тока - работает только с постоянным током 24 В
• Не рекомендуется для коммутации индуктивных нагрузок выше 12 А - возможна эрозия контактов
• Требуется использование только совместимой колодки; другие типы не подходят
• При напряжении ниже 20 В реле может не включаться - минимальное пороговое напряжение не указано производителем

Примеры использования

• Управление двигателем насоса в системе охлаждения станка
• Переключение режимов работы конвейера по команде PLC
• Включение световой сигнализации при аварии в щите управления
• Автоматическое отключение нагревательного элемента при достижении заданной температуры

Практические советы

• Обязательно используйте колодку, рекомендованную производителем DKC - несовместимые модели могут вызвать плохой контакт и перегрев
• Проверяйте полярность перед первым включением - неверное подключение катушки не повредит реле, но индикация не будет работать
• При использовании в условиях повышенной запылённости регулярно проверяйте колодку - пыль может попасть внутрь контактов
• Для нагрузок с высокими пусковыми токами (например, лампы накаливания) рассчитывайте запас по току - 12 А - максимальное значение, лучше работать на 8–9 А
• Если реле часто переключает мощные нагрузки - следите за температурой корпуса. При нагреве выше 60 C возможно сокращение срока службы
