Одиночное реле, 1 перекидной контакт, 24 В DC, тестовая кнопка | IR-24DC-1CO-D DKC ДКС

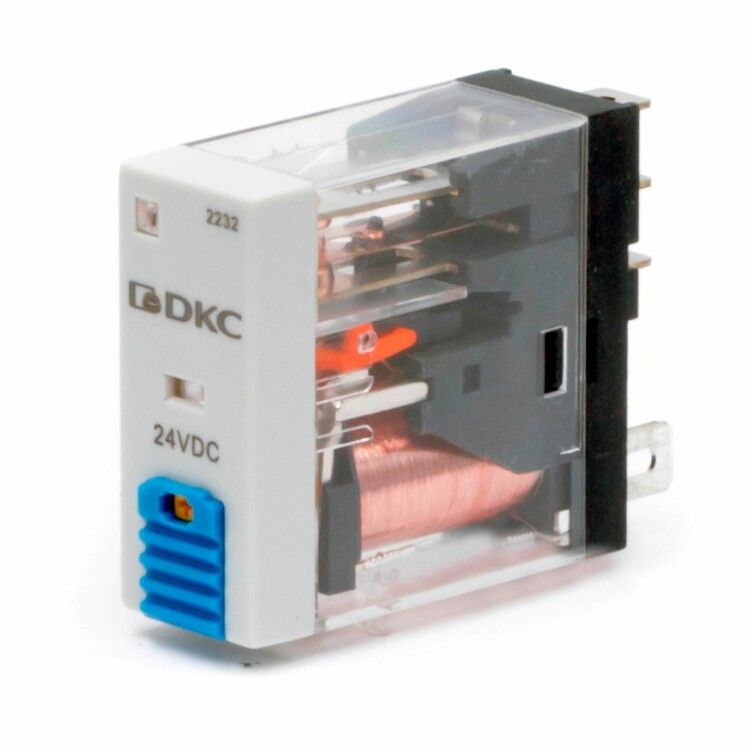

Реле одиночное, 1 перекидной контакт, 24 В DC, тестовая кнопка от DKC (ДКС) с артикулом ir-24dc-1co-d предназначено для надёжного включения и выключения нагрузок в системах автоматизации с постоянным током. Благодаря штепсельному подключению и индикации, устройство легко устанавливается и диагностируется даже в плотном щите.

Назначение и область применения

Это промышленное реле используется для коммутации слаботочных и силовых цепей с напряжением до 24 В постоянного тока. Подходит для управления исполнительными механизмами, клапанами, световыми сигнализациями, маломощными двигателями и другими устройствами в системах автоматизации. Применяется в панелях управления станков, конвейеров, логистических систем и оборудования с частыми циклами включения.

Технические характеристики

• Количество переключающих контактов: 1 (перекидной - SPDT)
• Напряжение питания катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 12 А
• Тип управления: моностабильное (при снятии напряжения реле возвращается в исходное состояние)
• Полярность: определённая - необходимо соблюдать правильное подключение "+" и "-" к катушке
• Подключение: разъёмное (штепсельное) - установка в стандартную колодку
• Степень защиты IP50: защищено от пыли, но не от брызг воды
• Индикация: встроенная светодиодная лампа показывает наличие напряжения на катушке
• Дополнительно: встроенный тестовый кнопочный механизм и защитный диод против импульсов обратной ЭДС

Совместимость и монтаж

Реле одиночное, 1 перекидной контакт, 24 В DC, тестовая кнопка совместимо с колодками стандарта DIN для миниатюрных реле. Монтируется в щиты с глубиной не менее 80 мм. Перед установкой проверьте соответствие типа колодки - она должна иметь 10-контактное гнездо для штепсельного реле. Колодка не входит в комплект. Обязательно используйте колодку с фиксацией - реле имеет повышенную механическую износостойкость благодаря встроенной кнопке тестирования.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного электрооборудования. Защитный диод предотвращает повреждение управляющей электроники от скачков напряжения при отключении катушки. IP50 обеспечивает безопасную работу в закрытых щитах с высоким уровнем запыления, но не допускает использование во влажных средах или на открытом воздухе.

Преимущества

• Штепсельное подключение позволяет заменить реле без отсоединения проводов - снижает время обслуживания
• Светодиодная индикация сразу показывает, есть ли питание на катушке - ускоряет поиск неисправностей
• Встроенная тестовая кнопка даёт возможность проверить работоспособность контактов без подачи напряжения
• Защитный диод продлевает срок службы контроллеров и PLC, подключённых к катушке
• Высокий ток коммутации (12 А) позволяет управлять мощными нагрузками без внешних контакторов

Ограничения применения

• Не применяйте в условиях повышенной влажности, брызг или мытья - степень защиты IP50 не предусматривает защиту от жидкости
• Запрещена работа при переменном токе - реле рассчитано только на 24 В постоянного тока
• Обязательно соблюдайте полярность подключения катушки - неверное подключение может повредить внутренний диод
• Не рекомендуется использовать для частых включений более 1000 раз в час - возможен быстрый износ контактов
• Не предназначен для работы с индуктивными нагрузками выше 12 А - требуется дополнительная защита (например, RC-цепочка)

Примеры использования

• Управление пневматическим клапаном в автоматической линии сборки
• Переключение режима работы конвейера через сигнал от PLC
• Включение аварийной сигнализации при срабатывании датчика уровня
• Коммутация освещения в распределительном щите с управлением по таймеру
• Функциональный элемент в системе контроля температуры с терморегулятором

Практические советы

• Выбирайте колодку с зажимами под жилы 0,5–2,5 мм2 - это соответствует типичному сечению провода для 12 А
• Проверяйте целостность защитного диода перед первым включением - особенно если реле было ранее установлено
• При использовании в системах с частыми циклами - регулярно проверяйте контакты на окисление и нагрев
• Для увеличения срока службы - не перегружайте контакты; лучше применять реле с запасом по току (не более 80% от 12 А)
• При замене - всегда отключайте питание, даже при использовании тестовой кнопки - индикация работает только при наличии напряжения на катушке
