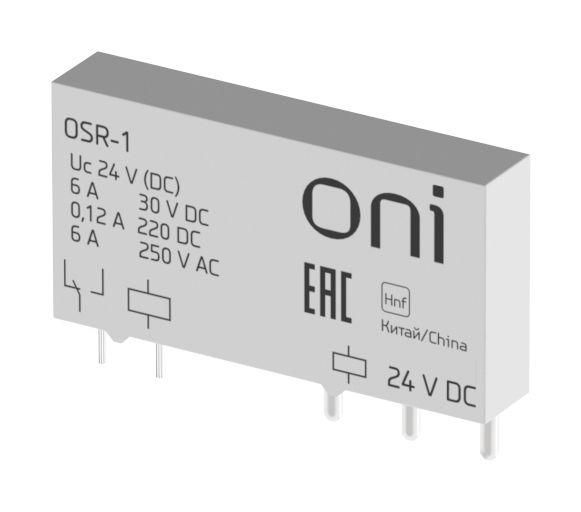

Реле ультратонкое 1 перекидной контакт 24В DC - OSR-1 IEK

Реле ультратонкое 1 перекидной контакт 24В DC от ONI (IEK) - компактное промежуточное реле с штепсельным подключением, предназначенное для гальванической развязки и передачи управляющих сигналов в системах автоматизации с постоянным током. Артикул osr-1 обеспечивает надёжное коммутирование нагрузки до 6 А при 24 В DC на DIN-рейке.

Назначение и область применения

Реле ультратонкое 1 перекидной контакт 24В DC используется для передачи управляющих сигналов между слаботочными цепями (например, PLC, контроллерами, датчиками) и силовыми устройствами (электромагниты, маломощные двигатели, световые индикаторы). Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Подходит для установки в щитах автоматизации, станках, конвейерах, системах безопасности и других устройствах с требованием к компактности и надёжности.

Технические характеристики

• Номинальное напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Тип контакта: один перекидной (1 НО + 1 НЗ)
• Управление: моностабильное (при снятии напряжения - возврат в исходное состояние)
• Подключение: штепсельное (разъёмное), совместимо с базой типа DIL-8
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и влаги)
• Поляризация: свободная - можно подключать клеммы питания в любом порядке
• Контакты: с принудительно управляемым разрывом - гарантирует полное отключение даже при сваривании контактов

Совместимость и монтаж

Реле ультратонкое 1 перекидной контакт 24В DC (артикул osr-1) устанавливается на стандартную DIN-рейку. Для подключения требуется специальная базовая платформа (разъём), совместимая с форм-фактором DIL-8. Убедитесь, что выбранная база имеет соответствующую распиновку для одного перекидного контакта. Монтаж не требует инструментов - реле просто вставляется в базу до щелчка. Отсоединение осуществляется легким нажатием фиксатора. Не используйте базы от других серий - возможна некорректная работа или повреждение контактов.

Безопасность и стандарты

Реле соответствует требованиям к промышленному оборудованию по нормам IEC 61810-1. Принудительно управляемые контакты обеспечивают повышенную безопасность при отказах - даже при заклинивании контактов они механически размыкаются при снятии напряжения с катушки. Серия OSR прошла тестирование на долговечность и устойчивость к вибрациям в условиях промышленной эксплуатации.

Преимущества

• Ультратонкий корпус - экономия места в щите, особенно в плотных сборках
• Штепсельное подключение - быстрая замена без отпаивания проводов
• Свободная поляризация - не нужна точная ориентация при подключении питания
• Принудительно управляемые контакты - снижают риск аварии из-за сваривания
• Гальваническая развязка - защищает контроллеры от импульсов и скачков напряжения

Ограничения применения

• Не применяйте в средах с пылью, влагой или химическими парами - степень защиты IP20 не обеспечивает герметичность
• Напряжение выше 24 В DC вызывает перегрев и выход из строя катушки
• Ток более 6 А при любых условиях недопустим - возможен оплавление контактов
• Не рекомендуется для частого включения/выключения (>1000 циклов/час) - срок службы ограничен механической износостойкостью
• Не использовать в цепях переменного тока - реле рассчитано только на постоянный ток

Примеры использования

• Управление электромагнитным клапаном в системе пневматики через PLC
• Передача сигнала от датчика уровня к индикатору или насосу
• Интерфейс между 24 В DC контроллером и реле большего класса (например, 220 В AC)
• Автоматическое отключение оборудования при аварийном сигнале

Практические советы

• Выбирайте базу с заземляющим контактом, если система требует экранирования
• Проверьте соответствие толщины провода - максимальный сечение для штепсельного разъёма обычно 0,5–2,5 мм2
• При использовании нескольких реле osr-1 в одном щите соблюдайте минимальный зазор 5 мм между корпусами для лучшего теплоотвода
• Не затягивайте клеммы базы слишком сильно - это может деформировать пластик и нарушить контакт
• Для длительной работы в жарких помещениях (более 40 C) учитывайте снижение допустимого тока - рекомендовано не более 4 А при температуре 50 C
