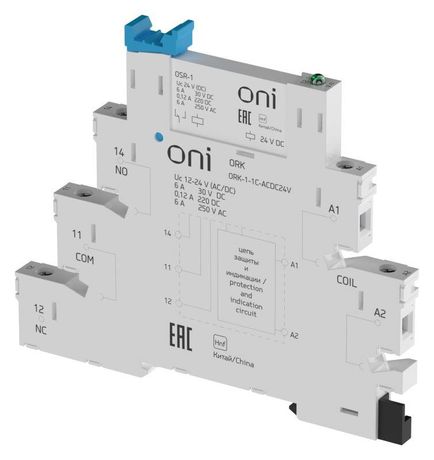

Реле интерфейсное ORK с розеткой 1 перекидной контакт 24В AC/DC - ORK-1-1C-ACDC24V IEK

Реле интерфейсное с розеткой 1 перекидной контакт 24В AC/DC ONI - устройство для гальванической развязки и передачи управляющих сигналов между слаботочными цепями и силовым оборудованием. Модель ORK-1-1C-ACDC24V от бренда ONI (IEK) совмещает функциональность реле с удобной розеткой для быстрой замены модуля, что делает его надёжным решением для автоматизации в машиностроении и инженерной инфраструктуре.

Назначение и область применения

Реле интерфейсное с розеткой 1 перекидной контакт 24В AC/DC ONI используется для передачи управляющих сигналов от контроллеров, PLC или кнопочных постов к нагрузкам - например, магнитным пускателям, клапанам, световой сигнализации. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений в силовых цепях. Применяется в системах автоматизации на станках, конвейерах, щитах распределения электроэнергии, системах вентиляции и освещения.

Технические характеристики

• Напряжение питания цепи управления: 24 В переменного или постоянного тока (AC/DC)
• Номинальный ток контактов: 6 А
• Тип контакта: один перекидной (1CO) - один нормально замкнутый и один нормально разомкнутый контакт в одном механизме
• Тип переключения: моностабильное (обычное реле - возвращает состояние после снятия питания)
• Подключение: винтовые зажимы для проводов до 2,5 мм2
• Ширина корпуса: 6,2 мм - компактное решение для плотной установки на DIN-рейке
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для влаги и пыли
• Индикация: светодиод показывает наличие питания на катушке
• Полюсность: свободная - можно подключать 24 В AC или DC без соблюдения полярности
• Управление: с принудительно управляемыми контактами - гарантирует механическую размыкание даже при сваривании контактов

Совместимость и монтаж

Реле интерфейсное с розеткой 1 перекидной контакт 24В AC/DC ONI монтируется на стандартную DIN-рейку типа TS35. Крепится легко и фиксируется щелчком. Розетка позволяет менять реле без отсоединения проводов - достаточно вынуть старый модуль и вставить новый. Подходящий тип розетки совместим с другими модулями серии ORK. Для подключения используйте провода сечением до 2,5 мм2. Напряжение на катушке - только 24 В AC/DC; другие значения не поддерживаются.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования низкого напряжения. Конструкция с принудительно управляемыми контактами обеспечивает повышенную безопасность при отказах - контакты гарантированно размыкаются даже при их сваривании. Степень защиты IP20 допускает использование только внутри электрощитов и закрытых помещений. Не предназначен для открытой установки или агрессивных сред.

Преимущества

• Универсальное питание 24 В AC/DC - не требует выбора между переменным и постоянным током
• Светодиодная индикация - сразу видно, есть ли напряжение на входе
• Смена релейного элемента без демонтажа - экономит время при обслуживании и ремонте
• Компактная ширина 6,2 мм - позволяет разместить больше модулей на одной рейке
• Принудительно управляемые контакты - повышают надёжность в критичных системах

Ограничения применения

• Не использовать вне электрощита - степень защиты IP20 не защищает от влаги, пыли и механических воздействий
• Запрещено превышать номинальный ток 6 А - перегрузка вызовет перегрев и выход из строя
• Не подходит для частот выше 50–60 Гц - рассчитано на сетевые параметры промышленной сети
• Не применяется в цепях с импульсным управлением длительностью менее 10 мс - возможны сбои срабатывания

Примеры использования

• Управление пускателем двигателя от PLC через слаботочную цепь 24 В
• Передача сигнала “стоп” от аварийной кнопки к контуру питания насоса
• Логическое переключение между двумя режимами работы станка
• Интерфейс между системой контроля температуры и вентилятором
• Автоматизация системы освещения в производственных помещениях

Практические советы

• При монтаже проверьте, чтобы провода были хорошо затянуты - плохой контакт вызывает нагрев и сбои
• Учитывайте ширину 6,2 мм при планировании количества модулей на DIN-рейке - это позволяет оптимально заполнить место
• Для долгой службы избегайте установки рядом с мощными источниками помех - частотниками, сварочными аппаратами
• При замене реле всегда отключите питание - хотя розетка позволяет менять модуль без отключения проводов, напряжение на катушке остаётся активным
• Проверяйте соответствие нагрузки - 6 А при 24 В - это максимум 144 Вт. Перегрузка по мощности опаснее, чем по току
