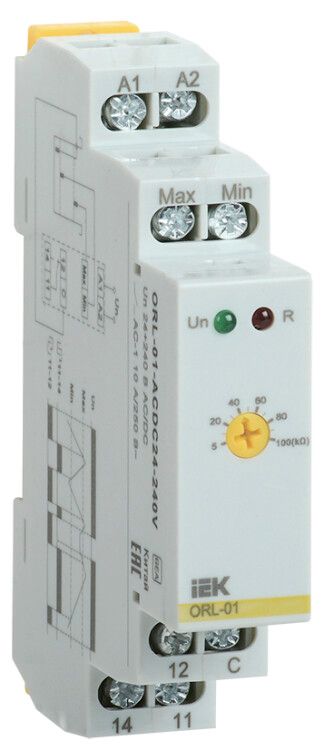

Реле уровня ORL 24-240 В AC/DC | ORL-01-ACDC24-240V IEK

Реле уровня ONI (IEK) AR-01-ACDC24-240V предназначено для автоматического управления насосами в системах контроля уровня жидкостей - например, в цистернах, резервуарах или колодцах. Устройство реагирует на изменения электрического сопротивления между трёмя электродами, определяя наличие или отсутствие жидкости на двух заданных уровнях.

Назначение и область применения

Реле уровня ONI (IEK) AR-01-ACDC24-240V используется для автоматизации процессов заполнения и опорожнения ёмкостей. Оно подаёт сигнал на включение или отключение насоса при достижении жидкостью верхнего или нижнего порогового уровня. Применяется в системах водоснабжения, канализации, промышленного охлаждения, а также в сельском хозяйстве и коммунальном хозяйстве. Подходит для воды, масел, химических растворов - при условии, что среда имеет достаточную электропроводность.

Технические характеристики

• Напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока;
• Номинальный ток контактов: 10 А - способно управлять нагрузками до 2,3 кВт при 230 В AC;
• Количество переключающих контактов: 1 (NO - нормально разомкнутый);
• Регулировка порога срабатывания: да - позволяет установить уровни включения/выключения в зависимости от высоты установки электродов;
• Задержка срабатывания: фиксированная 1,5 сек - исключает ложные срабатывания от брызг или волн;
• Подключение: винтовые зажимы - надёжное и простое подсоединение проводов;
• Способ монтажа: DIN-рейка 35 мм - легко устанавливается в распределительных шкафах;
• Количество электродов: 3 - два для контроля уровней, один - общий (обратный потенциал);
• Материал корпуса: пластик - устойчив к воздействию окружающей среды внутри шкафа;
• Гарантия: 12 месяцев.

Совместимость и монтаж

Реле уровня ONI (IEK) AR-01-ACDC24-240V совместимо с любыми электродами, имеющими винтовые или клеммные соединения. Электроды в комплект не входят - их необходимо приобрести отдельно. Для монтажа используйте стандартную DIN-рейку. Подключите питание 24 В к клеммам L/N, а три электрода - к соответствующим клеммам E1, E2, E3. Обязательно соблюдайте полярность при использовании постоянного тока. Кабели от электродов должны быть защищены от механических повреждений и попадания влаги вне ёмкости.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Не предназначен для работы во взрывоопасной среде. Защита IP указана производителем как внутренняя - устройство рассчитано на установку в закрытых электрошкафах. Напряжение 24 В обеспечивает безопасность обслуживания при работе под напряжением.

Преимущества

• Широкий диапазон рабочего напряжения (24–240 В AC/DC) - гибкость в проектировании систем управления;
• Фиксированная задержка 1,5 с - снижает риск ложных срабатываний при колебаниях уровня;
• Регулируемые пороги - возможность адаптации под любой тип ёмкости и расположение электродов;
• DIN-рейка - быстрая замена и интеграция в существующую автоматику;
• Трёхэлектродная система - точнее определяет два уровня, чем двухэлектродные аналоги.

Ограничения применения

• Не работает с непроводящими жидкостями - например, чистой дистиллированной водой, дизтопливом, бензином, маслом без присадок;
• Требуется доступ к электродам - нельзя использовать в герметичных или закрытых системах без возможности вывода электродов;
• Не рекомендуется для агрессивных сред без защиты электродов - кислоты, щёлочи могут повредить металлические части электродов;
• Фиксированная задержка - нельзя настроить более короткий или длинный интервал; если нужна другая задержка - требуется внешний таймер.

Примеры использования

• Автоматический насос в колодце: при падении уровня ниже E1 - включается насос, при достижении E2 - отключается;
• Система охлаждения станка: контроль уровня охлаждающей жидкости в баке - при низком уровне подаётся сигнал аварии;
• Сливной бассейн на предприятии: при заполнении до верхнего уровня - включается насос откачки;
• Аварийная сигнализация в резервуаре с химреагентом - при недостатке раствора - отключаются реакторы.

Практические советы

• Выбирайте электроды из нержавеющей стали AISI 316L для агрессивных сред - продлевают срок службы;
• Проверьте проводимость жидкости перед установкой - измерьте сопротивление между двумя электродами, погружёнными в среду: должно быть менее 10 кОм;
• При монтаже электродов следите, чтобы они не касались стенок ёмкости - это вызывает ложные срабатывания;
• Перед первым запуском отрегулируйте пороги срабатывания с помощью регуляторов на лицевой панели - начните с середины диапазона;
• Обеспечьте доступ к реле для проверки и обслуживания - не закрывайте его полностью в шкафу.
