Импульсное реле ORM. 2 конт. 12-240 В AC/DC | ORM-02-ACDC12-240V IEK

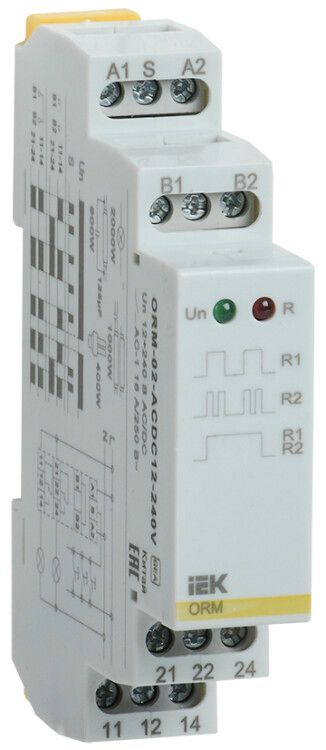

Реле импульсное ORM 2 контакта 12-240 В AC/DC - это электромеханический переключатель, предназначенный для управления нагрузкой из нескольких точек с помощью обычных кнопочных выключателей. Подходит для автоматизации освещения, оборудования на производстве и в быту. Бренд ONI (IEK), артикул orm-02-acdc12-240v.

Назначение и область применения

Реле импульсное ORM 2 контакта 12-240 В AC/DC используется там, где нужно включить или выключить устройство (например, светильник, насос, вентилятор) с нескольких расположенных в разных местах кнопок. Отличается от обычного реле тем, что один импульс на управление - меняет состояние выхода на противоположное. Новый импульс - снова меняет. Это позволяет заменить сложную проводку несколькими простыми кнопками.

Подходит для:

• Управления освещением в длинных коридорах, лестницах, залах;
• Автоматических систем на станках и конвейерах;
• Систем домашней автоматики с несколькими точками включения;
• Замены старых механических переключателей в модернизируемых объектах.

Технические характеристики

• Напряжение питания: 12–240 В переменного или постоянного тока - работает как от сети 220 В, так и от низковольтных систем (например, 24 В);
• Количество контактов: 2 нормально открытых (NO) - каждый способен коммутировать до 16 А;
• Ток коммутации: 16 А при напряжении до 250 В AC / 30 В DC - подходит для мощных нагрузок, таких как лампы, нагреватели, малые двигатели;
• Управляющее напряжение: 12–240 В AC/DC - совпадает с питанием, можно использовать одну и ту же сеть для управления и нагрузки;
• Ширина модуля: 18 мм - занимает один стандартный модуль на DIN-рейке;
• Глубина монтажа: 64 мм - требует достаточного места внутри распределительного щита;
• Подключение: винтовые зажимы - надёжное, но требует периодической проверки затяжки;
• Гарантия: 12 месяцев.

Совместимость и монтаж

Реле импульсное ORM 2 контакта 12-240 В AC/DC монтируется на стандартную DIN-рейку шириной 35 мм. Установка проста: защёлкивается на рейку, затем подключаются провода через винтовые клеммы. Для подключения достаточно трёх проводов: два на управление (кнопки), один - на нагрузку. Каждая кнопка подключается параллельно - никаких последовательных цепей не требуется.

Не используйте реле в цепях с высокой индуктивностью (например, большие электромагниты) без защиты - возможны пробои контактов. Для светодиодных нагрузок ниже 5 Вт рекомендуется установка байпасного сопротивления.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов IEC 60947-5-1 и ГОСТ Р МЭК 60947-5-1. Обеспечивает класс защиты IP20 - допускается использование только внутри закрытых щитов. Не предназначен для установки во влажных помещениях или на улице без дополнительной защиты корпуса.

Преимущества

• Работает как от переменного, так и от постоянного тока - универсальность для любых систем;
• Два контакта позволяют управлять двумя нагрузками одновременно или увеличить токовую нагрузку;
• Нет необходимости в сложной схеме управления - вместо проходных переключателей используются простые кнопки;
• Малая глубина и компактный формат экономят место в щите;
• Высокий ток коммутации - не нуждается в дополнительном контакторе при работе с нагрузками до 3.5 кВт (при 220 В).

Ограничения применения

• Не подходит для частого включения-выключения более 10 раз в минуту - риск перегрева и износа контактов;
• Не рассчитан на работу с емкостными или сильно индуктивными нагрузками без фильтров;
• Не имеет встроенной защиты от скачков напряжения - при нестабильной сети рекомендуется установка TVS-диодов или сетевых фильтров;
• Не следует применять в средах с высокой запылённостью - внутренние механизмы не герметичны.

Примеры использования

• Освещение в многоэтажном жилом доме: три кнопки на каждом этаже управляют одним светильником в лестничной клетке;
• Цеховой станок: кнопки включения/выключения установлены у оператора и у входа в зону обслуживания;
• Система ночного освещения в гараже: одна кнопка у двери, вторая - у рабочего стола; после первого нажатия свет горит, после второго - гаснет, даже если кнопка уже отпущена.

Практические советы

• При подключении кнопок используйте провода сечением не менее 1,5 мм2 - особенно при длинах более 10 метров;
• Перед первым включением проверьте затяжку винтов - ослабление вызывает нагрев и отказ;
• Если реле часто срабатывает, контролируйте температуру вокруг него - не допускайте перегрева выше +55 C;
• Для управления LED-лампами мощностью меньше 10 Вт добавьте параллельно нагрузке резистор 100 кОм / 0,5 Вт - предотвращает мерцание;
• Артикул orm-02-acdc12-240v совместим с другими изделиями серии ORM - легко заменить аналогом при ремонте.
