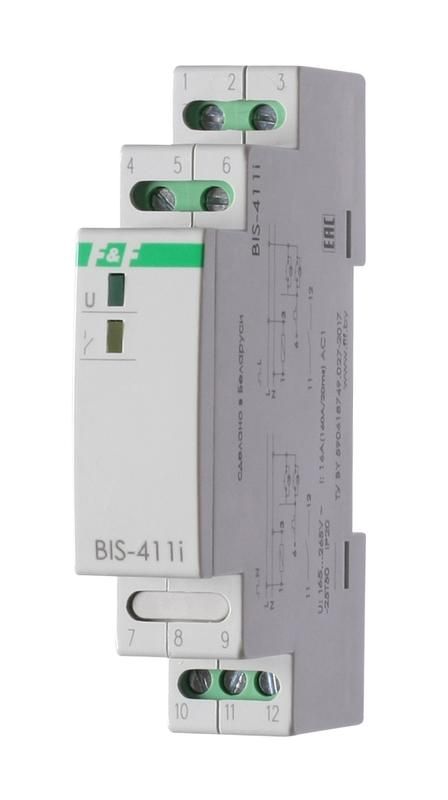

Реле импульсное BIS-411i (установка на DIN-рейку; для нагрузки с больш. пусков. током (160А/20мс)) F&F EA01.005.017 Евроавтоматика

Реле импульсное BIS-411i от Евроавтоматика - устройство для удалённого управления светом и другими нагрузками через несколько кнопочных выключателей. Благодаря бистабильной работе и компактному корпусу на DIN-рейку, BIS-411i удобно использовать в системах освещения жилых и общественных зданий.

Назначение и область применения

Реле импульсное BIS-411i предназначено для включения и выключения нагрузки (например, освещения, нагревательных элементов, вентиляторов) с помощью нескольких кнопочных выключателей, установленных в разных точках помещения. Каждое нажатие любой кнопки переключает состояние реле - «вкл./выкл». Подходит для многокнопочных схем управления, где требуется сохранить текущий режим после отпускания кнопки.

Технические характеристики

• Напряжение питания: 100–265 В переменного тока (AC) - совместимо с сетью 220 В и широким диапазоном колебаний
• Коммутируемый ток: 16 А постоянный, до 160 А кратковременно (до 20 мс) - позволяет управлять нагрузками с высокими пусковыми токами, например, светодиодными лампами
• Мощность нагрузки: макс. 2000 Вт
• Контакты: один нормально разомкнутый (NO) - замыкается при активации, остаётся в этом состоянии даже после исчезновения сигнала
• Подключение: винтовые клеммы - надёжное и проверенное соединение проводов
• Защита: IP20 - защищено от прикосновений к токоведущим частям, но не от воды и пыли
• Монтаж: на DIN-рейку шириною 35 мм, занимает 1 модуль
• Глубина монтажа: 65 мм - требует достаточного места внутри распределительного щита
• Рабочая температура: от –25 C до +50 C - подходит для помещений с умеренным климатом
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях повышенной влажности и перепадов температур
• Число фаз: 4 - указывает на возможность подключения к трёхфазным цепям, хотя само реле управляет одной фазой нагрузки

Совместимость и монтаж

Реле импульсное BIS-411i устанавливается на стандартную DIN-рейку в любом распределительном щите. Для подключения используются винтовые клеммы: питание подаётся на L/N, сигналы от кнопок - на U+ / U−. Кнопочные выключатели подключаются параллельно друг другу - можно установить три, пять или больше кнопок в разных комнатах. Нагрузка (например, люстра) подсоединяется к выходным клеммам. Обязательно соблюдать полярность при подключении управляющих сигналов - неверное подключение может привести к отказу работы.

Безопасность и стандарты

• Соответствует директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (безопасность оборудования в пределах низкого напряжения)
• Изоляция соответствует требованиям для бытовых и промышленных применений
• Не предназначен для установки во влажных средах (IP20) - запрещено использование в банях, на улице, в сырых подвалах

Преимущества

• Бистабильная работа - реле «помнит» последнее состояние, не нуждается в постоянном питании для хранения информации
• Поддерживает кнопки с подсветкой - не возникает помех от малого тока подсветки
• Высокая кратковременная перегрузка (160 А/20 мс) - безопасно работает с LED-светильниками и другими источниками с большими пусковыми токами
• Компактность - всего 1 модуль DIN, экономит место в щите
• Простота расширения системы - легко добавить ещё одну кнопку без переделки схемы

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток (AC)
• Запрещена установка вне закрытых щитов - степень защиты IP20 не обеспечивает защиту от влаги и пыли
• Не рекомендовано для управления двигателями выше 2000 Вт - возможен перегрев контактов
• Не подходит для частого включения-выключения более 10 раз в минуту - риск снижения срока службы контактов
• Требуется минимум 65 мм глубины в щите - не подходит для очень плотных сборок

Примеры использования

• Освещение в длинном коридоре - кнопки устанавливаются у каждого входа
• Система освещения в спальне - одна кнопка у кровати, вторая у двери
• Управление светом в офисе - кнопки у всех дверей комнаты
• Включение вытяжки в туалете - кнопка у входа и рядом с зеркалом
• LED-подсветка потолка - благодаря способности выдерживать 160 А/20 мс, реле не повреждается при включении массивных LED-лент

Практические советы

• Выбирайте кнопочные выключатели с механическим возвратом - они должны возвращаться в исходное положение после нажатия
• Проверьте посадочный диаметр провода: винтовые клеммы поддерживают медные жилы 0,2–2,5 мм2
• При использовании с LED-освещением обязательно учтите суммарную мощность - не превышайте 2000 Вт
• Если в схеме есть много кнопок, используйте экранированные провода для управляющего сигнала - это снизит влияние помех
• При первом включении - протяните все винты клемм, чтобы избежать нагрева и окисления контактов
• Не забудьте про отвод тепла: не располагайте BIS-411i рядом с мощными преобразователями или терморегуляторами
