Реле импульсное BIS-408 16А 1NO IP20 100-265В AC установка в монтажную коробку d60мм F&F EA01.005.008 Евроавтоматика

Реле импульсное BIS-408 от Евроавтоматика - устройство для удалённого управления освещением и другими электроустановками с помощью нескольких кнопочных выключателей. Устанавливается в монтажную коробку диаметром 60 мм, работает от сети 100–265 В переменного тока и коммутирует нагрузку до 16 А.

Назначение и область применения

Реле импульсное BIS-408 предназначено для включения и выключения нагрузки (например, света, вентиляторов, нагревательных элементов) с нескольких точек. Подходит для систем, где требуется управлять одним устройством через несколько кнопочных выключателей, расположенных в разных местах - например, в коридоре, на лестнице, в спальне и у выхода.

Не требует постоянного удерживания кнопки: один импульс - переключение состояния. После включения или выключения состояние сохраняется до следующего импульса. Применяется в жилых домах, офисах, общественных зданиях и на объектах с простой автоматизацией освещения.

Технические характеристики

• Род тока: переменный (AC)
• Коммутируемый ток: 16 А
• Напряжение питания: 100–265 В AC
• Количество нормально открытых контактов: 1 (1NO)
• Способ монтажа: встраиваемый в монтажную коробку
• Глубина монтажа: 60 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Количество фаз: 1
• Климатическое исполнение: УХЛ4 - допустимо применение в помещениях с умеренным и холодным климатом, без конденсации влаги
• Диапазон рабочих температур: от -25 C до +50 C
• Индикация: светодиодная - горит при включенном состоянии нагрузки

Совместимость и монтаж

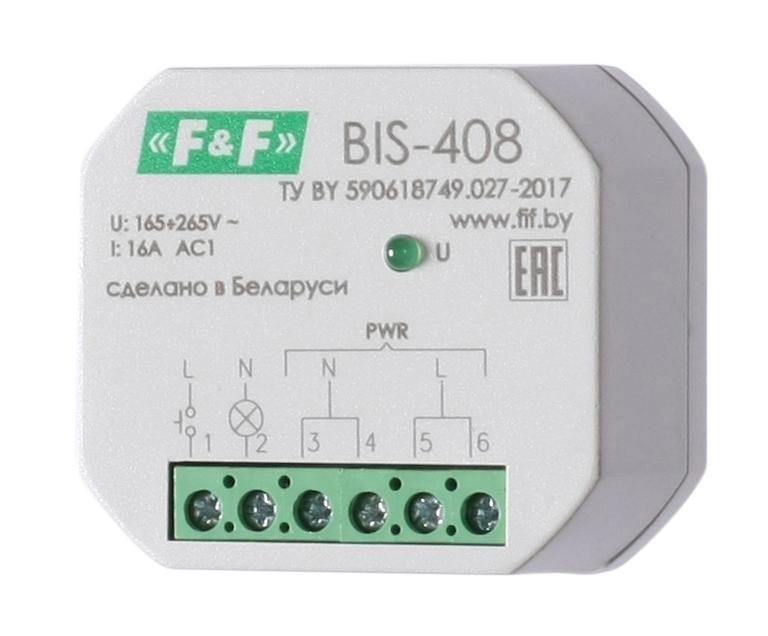

Реле импульсное BIS-408 устанавливается в стандартную круглую монтажную коробку диаметром 60 мм. Для монтажа необходим доступ к проводам фазы, нуля и нагрузки. Кнопочные выключатели подключаются параллельно - любой из них может подать импульс на управление.

Поддерживаются кнопки с подсветкой - внутренняя схема реле исключает ложные срабатывания от малого тока подсветки. Напряжение питания берётся прямо из сети, внешний источник не нужен.

Монтаж выполняется после отключения питания. Подключение к контактам L, N, LOAD выполняется согласно схеме на корпусе устройства. Глубина 60 мм требует достаточного объёма в стеновой нише - проверьте соответствие перед закладкой коробки.

Безопасность и стандарты

Реле импульсное BIS-408 соответствует директивам ЕС:

• 2014/30/EU - Электромагнитная совместимость
• 2014/35/EU - Безопасность оборудования, работающего в пределах низкого напряжения

Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от попадания пыли и воды - не применяйте во влажных помещениях, на улице или в цехах с высокой запылённостью.

Преимущества

• Управление с нескольких точек без сложной проводки - вместо проходных переключателей достаточно обычных кнопок
• Энергонезависимое состояние - не теряет положение при отключении питания
• Поддержка кнопок с подсветкой - не вызывает помех и ложных срабатываний
• Встроенная индикация - видно текущее состояние нагрузки без тестера
• Широкий диапазон напряжения питания - стабильно работает даже при колебаниях в сети

Ограничения применения

• Не предназначен для управления мощными двигателями, трансформаторами или емкостными нагрузками - возможны скачки тока при включении
• IP20 не позволяет использовать в сырых, пыльных или наружных условиях
• Не имеет функции таймера, димминга или программирования - только базовое переключение
• Требует наличия нулевого провода (N) для питания собственной схемы - нельзя использовать в двухпроводных схемах без ноля
• Не рекомендовано для нагрузок выше 16 А - при превышении возможна деформация контактов и отказ

Примеры использования

• Освещение в длинном коридоре - три кнопки: у входа, в середине и у выхода
• Свет в спальне - кнопка у двери и у кровати
• Общественная туалетная комната - два выключателя снаружи и внутри
• Зона хранения в гараже - кнопка у ворот и у рабочего места

Практические советы

• Выбирайте монтажную коробку с глубиной не менее 60 мм - недостаток места затруднит установку и обслуживание
• Проверяйте целостность изоляции проводов перед подключением - реле чувствительно к пробоям при плохой изоляции
• Избегайте прокладки силовых и управляющих проводов рядом - это снижает риск помех
• Если используется много кнопок, убедитесь, что все они подключены параллельно - последовательное соединение не будет работать
• При первом включении - подайте питание, затем нажмите одну из кнопок: индикатор должен загореться, если всё правильно
• Для ремонта или замены - отключите питание, снимите крышку, отсоедините провода и выньте устройство из коробки
