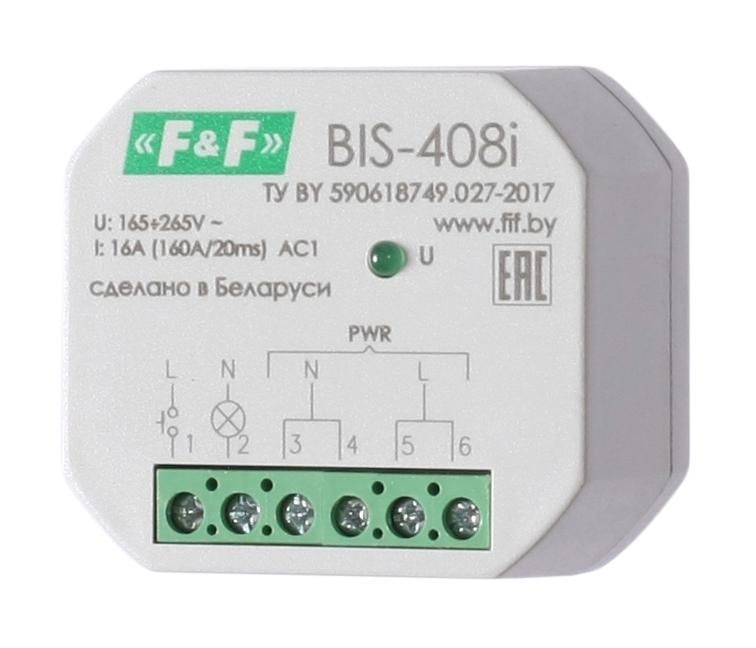

Реле импульсное BIS-408i (установка в монтажную коробку d60мм; для нагрузки с больш. пусков. током (160А/20мс)) F&F EA01.005.015 Евроавтоматика

Реле импульсное BIS-408i от Евроавтоматика - устройство для удалённого включения и выключения нагрузки с помощью обычных кнопочных выключателей, установленных в нескольких точках. Подходит для управления светом, бытовой техникой и оборудованием с высоким пусковым током, например, люминесцентными лампами или двигателями малой мощности. Артикул ea01.005.015 рассчитан на работу в сетях переменного тока и устанавливается в стандартную монтажную коробку диаметром 60 мм.

Назначение и область применения

Реле импульсное BIS-408i используется там, где требуется управлять одной нагрузкой из нескольких мест - например, в длинном коридоре, на лестнице или в комнате с двумя выходами. Каждый кнопочный выключатель, даже с подсветкой, отправляет короткий импульс - и реле переключает состояние: включилось или выключилось. Это удобно вместо проходных переключателей, которые требуют сложной проводки.

Подходит для:

• Освещения - особенно светодиодных и энергосберегающих ламп с высоким пусковым током;
• Электроустановок - вентиляторов, насосов, нагревателей до 2000 Вт;
• Промышленных систем - управление станками, конвейерами через несколько пунктов управления.

Технические характеристики

• Род тока: Переменный (AC)
• Напряжение питания: 165–265 В (работает в широком диапазоне, включая скачки сети)
• Коммутируемый ток: 16 А постоянный, до 160 А кратковременно (до 20 мс) - позволяет запускать устройства с высоким пусковым током
• Максимальная мощность: 2000 Вт
• Количество контактов: 1 нормально открытый (1NO)
• Способ монтажа: Встраиваемый в монтажную коробку диаметром 60 мм
• Глубина монтажа: 25 мм - компактное решение для ограниченного пространства
• Тип подключения: Винтовые зажимы - надёжное соединение без пайки
• Диапазон температур: от -25 C до +50 C - работает в неотапливаемых помещениях и на улице внутри корпуса
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от воды и пыли; требует установки в закрытую коробку
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата в помещении

Совместимость и монтаж

Реле импульсное BIS-408i совместимо с любыми кнопочными выключателями - механическими или с подсветкой. Никаких специальных проводов или контроллеров не требуется. Все выключатели подключаются параллельно к контактам управления реле.

Для монтажа:

• Используйте стандартную круглую монтажную коробку диаметром 60 мм;
• Заглушите все свободные отверстия в коробке - реле не имеет защиты от пыли и влаги;
• Подключите питание 165–265 В AC к клеммам L/N, нагрузку - к клеммам L1/N1;
• Выключатели подсоединяются к клеммам U+ и U− - они работают как замыкатели цепи, никакого полярности не имеют.

Не используйте автоматические выключатели или диммеры на входе управления - они не передают нужный импульс.

Безопасность и стандарты

Реле импульсное BIS-408i соответствует европейским директивам:

• 2014/30/EU - Электромагнитная совместимость
• 2014/35/EU - Безопасность оборудования низкого напряжения

Произведено в соответствии с требованиями безопасности для внутреннего использования в жилых и административных зданиях.

Преимущества

• Не требует сложной схемы проводки - просто параллельные кнопки вместо трёхжильных проходных переключателей;
• Поддерживает кнопочные выключатели с подсветкой - другие реле часто отказываются работать с такими;
• Выдерживает кратковременные пики тока до 160 А - идеально для стартеров ламп и двигателей;
• Компактная глубина (25 мм) - легко поместится даже в тонких стенах;
• Широкий диапазон напряжения (165–265 В) - стабильно работает при просадках и перепадах в сети.

Ограничения применения

• Не предназначен для постоянной нагрузки выше 16 А - превышение вызывает перегрев и выход из строя;
• IP20 - нельзя использовать без герметичной монтажной коробки, особенно во влажных помещениях;
• Не работает с таймерами, датчиками движения или радиоуправляемыми выключателями - нужны именно механические импульсы;
• Не имеет памяти состояния - после отключения питания реле остаётся в последнем положении, но не восстанавливает его при включении - это нормально для данного типа устройств;
• Не подходит для управления нагрузками более 2000 Вт - даже если ток ниже 16 А, мощность ограничивает применение.

Примеры использования

• Домашняя лестница: две кнопки - внизу и наверху - включают/выключают свет без необходимости ходить туда-обратно;
• Складское помещение: три точки управления - у входа, у стеллажей и у выхода - всё через один реле BIS-408i;
• Цеховой участок: кнопки у каждого станка позволяют включать/выключать освещение без доступа к щиту;
• LED-подсветка потолка: реле справится с импульсным током 120 А при включении, что недоступно обычному реле.

Практические советы

• Выбирайте выключатели с минимальным усилием нажатия - реле реагирует на импульс, а не на длительность нажатия;
• Проверьте посадочный диаметр вашей монтажной коробки - он должен быть точно 60 мм, иначе реле не войдёт;
• Если в цепи есть конденсаторы или дроссели - они могут сгладить импульс. Убедитесь, что сигнал достигает реле полностью;
• При использовании в холодных помещениях - проверьте, чтобы температура в коробке не опускалась ниже -25 C;
• Не забывайте: реле не защищает от перегрузки - обязательно ставьте автоматический выключатель на 16 А перед ним.
