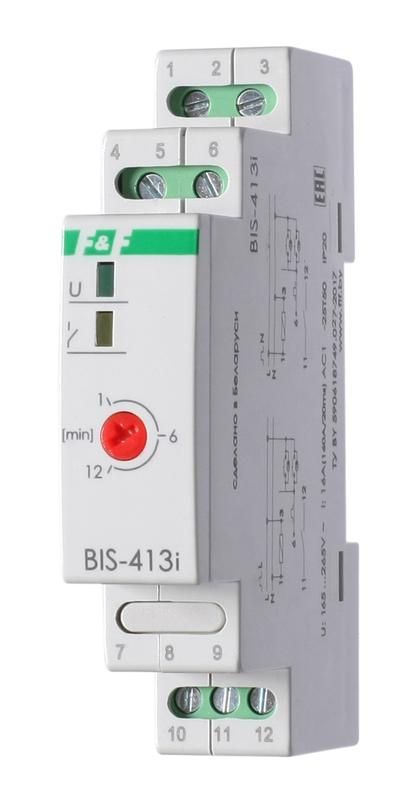

Реле импульсное BIS-413i (установка на DIN-рейку; с встроенным таймером; для нагрузки больш. пусков. током (160А/20мс)) F&F EA01.005.019 Евроавтоматика

Реле импульсное BIS-413i - устройство с встроенным таймером для управления нагрузками с высоким пусковым током, такими как мощное освещение или оборудование. Бренд Евроавтоматика, артикул ea01.005.019, рассчитано на работу в системах с несколькими кнопочными выключателями и автоматическим отключением через заданный интервал времени.

Назначение и область применения

Реле импульсное BIS-413i предназначено для управления одним источником света или другой нагрузкой из нескольких точек - например, в длинном коридоре, лестничной клетке или большом помещении. Каждый нажатий любой из кнопочных выключателей меняет состояние реле: включает или выключает нагрузку. Через 1–12 минут после последнего включения нагрузка отключается автоматически. Подходит для управления светодиодным освещением, люминесцентными лампами, насосами, вентиляторами и другими устройствами с кратковременным пиком потребления тока.

Технические характеристики

• Род тока: переменный (AC), 220 В
• Номинальный ток нагрузки: 16 А
• Максимальная мощность: 2000 Вт
• Количество нормально открытых контактов: 1 (1 НО)
• Тип устройства: реле импульсное бистабильное с таймером
• Задержка выключения: регулируемая от 1 до 12 минут
• Пусковой ток нагрузки: до 160 А длительностью 20 мс
• Способ монтажа: на DIN-рейку шириной 1 модуль
• Глубина установки: 65 мм
• Подключение: винтовые зажимы
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли)
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с возможностью повышенной влажности)
• Количество фаз: 6 (обозначает совместимость с шестифазными системами распределения, но само реле работает в однофазной сети 220 В)

Совместимость и монтаж

Реле импульсное BIS-413i монтируется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые клеммы - провода зачищаются на 8–10 мм. Гальваническая развязка между управляющей цепью и силовым выходом позволяет безопасно использовать выключатели с подсветкой. Работает с любыми кнопками без сохранения состояния - даже если питание пропадёт, реле не запомнит предыдущее положение. Максимальная длина проводов от кнопок до реле - до 100 метров, при использовании медного провода сечением не менее 0,75 мм2.

Безопасность и стандарты

Реле импульсное BIS-413i соответствует директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (безопасность оборудования в пределах низкого напряжения). Конструкция исключает самопроизвольное включение, а гальваническая развязка снижает риск поражения током при повреждении управляющих цепей.

Преимущества

• Автоматическое отключение через 1–12 минут - экономия энергии и удобство
• Поддержка кнопок с подсветкой - не требует доработки существующих выключателей
• Высокая устойчивость к пиковому току - надёжно работает с LED-светильниками и стартерными лампами
• Нет необходимости в постоянном питании для хранения состояния - упрощённая схема, меньше отказов
• Компактный размер - занимает всего один модуль DIN, легко встраивается в щиты

Ограничения применения

• Не предназначен для управления двигателями с частотным преобразователем или сложной электроникой
• Из-за IP20 не используется во влажных помещениях без дополнительной защиты (например, в банях, на улице)
• Не имеет функции памяти - при отключении питания реле переходит в выключенное состояние
• Максимальный ток нагрузки - 16 А; нельзя применять для нагревательных приборов выше 3,5 кВт
• Не рекомендовано использование с реле-времени других типов в одной цепи - возможны конфликты сигналов

Примеры использования

• Освещение в офисном коридоре - кнопки у каждого входа, свет гаснет через 5 минут после последнего прохода
• Свет в подъезде - несколько кнопок на этажах, автоматическое отключение после 10 минут
• Вентиляция в туалете - включается при нажатии кнопки, выключается спустя 7 минут
• LED-подсветка витрин - управление с двух сторон, пиковый ток 160 А не вызывает срабатывания защиты

Практические советы

• При подключении нескольких кнопок - все они должны быть соединены параллельно, без последовательных участков
• Для LED-ламп с драйверами - проверьте, что суммарный пусковой ток не превышает 160 А/20 мс
• Настройте время выключения в зависимости от активности: для торгового зала - 10–12 мин, для санузла - 3–5 мин
• Проверьте посадочный диаметр DIN-рейки перед установкой - реле BIS-413i требует плотного контакта с рейкой
• Не используйте реле в сетях с напряжением ниже 180 В - может не сработать или работать нестабильно
• При первом включении - дайте реле прогреться 5–10 минут, особенно при температуре ниже 0 C
