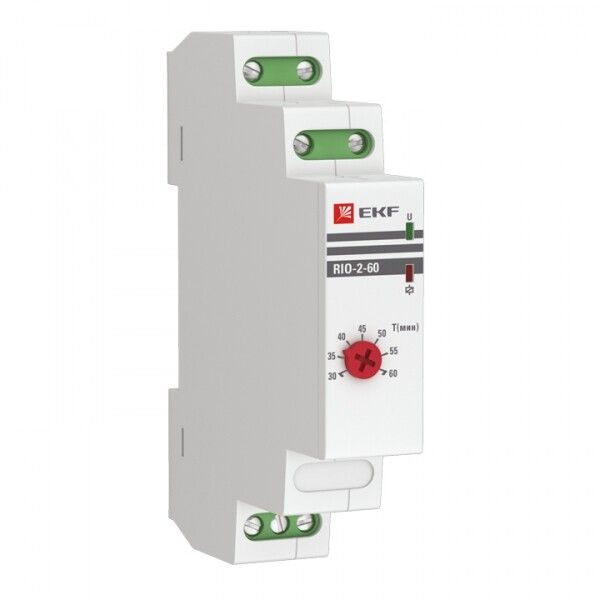

Импульсное реле с задержкой отключения RIO-2-60 (30-60 мин) PROxima | EKF

Реле импульсное с задержкой отключения (30–60 мин) EKF, артикул rio-2-60, обеспечивает управление нагрузкой по одному импульсу - после нажатия кнопки устройство включает нагрузку на установленное время, затем автоматически отключается. Подходит для систем освещения, вентиляции и других бытовых и промышленных задач, где нужна временная работа без постоянного удерживания выключателя.

Назначение и область применения

Реле импульсное с задержкой отключения (30–60 мин) EKF используется там, где требуется включение нагрузки одним импульсом и её автономное отключение через заданный интервал. Устройство работает в сетях с несколькими кнопочными выключателями - достаточно одного нажатия любой из них, чтобы запустить таймер. После этого нагрузка будет работать 30–60 минут, даже если другие кнопки больше не используются.

Подходит для управления светом в коридорах, лестницах, туалетах, складских помещениях, а также для вентиляторов, насосов и оборудования, требующего ограниченного времени работы. Особенно эффективно в сочетании с выключателями без фиксации - они не требуют механического удержания, что снижает износ и упрощает обслуживание.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Управление: 230 В AC, частота 50–60 Гц
• Выдержка времени: регулируемая от 30 до 60 минут
• Коммутируемый ток: до 16 А (до 1000 ВА)
• Коммутируемый ток при cos φ = 0,6: 10 А - допустимо для активно-индуктивных нагрузок (например, люминесцентные лампы, двигатели)
• Количество контактов: один переключающий контакт (NO - нормально разомкнутый)
• Способ установки: монтаж на DIN-рейку шириной 1 модуль (17,5 мм)
• Глубина монтажа: 60 мм - учтите свободное место за щитком

Совместимость и монтаж

Реле импульсное с задержкой отключения (30–60 мин) EKF совместимо с любыми выключателями без фиксации - обычными, с подсветкой, сенсорными. Для подключения нужны два провода: один - на вход управления, второй - на выход нагрузки. Ноль и фаза подаются на питание реле, а не на выключатель. Выключатели подсоединяются параллельно между собой и подают импульсы на управляющие клеммы устройства.

Монтаж выполняется на стандартную DIN-рейку. Убедитесь, что за щитом есть не менее 60 мм свободного пространства. Кабель подводится сверху или снизу - реле не имеет полярности на управляющем входе, поэтому можно менять местами провода управления.

Безопасность и стандарты

Реле соответствует требованиям безопасности для электроустановок в жилых и промышленных зонах. Произведено в соответствии с европейскими стандартами IEC/EN 60947-5-1 для аппаратов управления. Материал корпуса - самозатухающий поликарбонат. Защита от случайного прикосновения к токоведущим частям обеспечена конструкцией корпуса.

Преимущества

• Не требует сложной схемы с проходными выключателями - экономит кабель и упрощает монтаж
• Работает с выключателями с подсветкой - не возникает мерцания или ложных срабатываний
• Автоматическое отключение снижает энергопотребление - особенно важно для длительно работающих нагрузок
• Один прибор заменяет несколько проходных выключателей и сложную проводку
• Стандартный форм-фактор (1 модуль) легко встраивается в существующий распределительный щит

Ограничения применения

• Не предназначен для управления постоянными нагрузками выше 16 А или мощностью более 1000 ВА
• Не работает с постоянным током - только переменный 230 В, 50–60 Гц
• Не имеет встроенной защиты от перегрузок или коротких замыканий - необходимо использовать внешние автоматы
• Задержка отключения фиксирована в пределах 30–60 мин - нельзя выбрать точное значение внутри диапазона
• Не подходит для частого включения-выключения (более 10 раз в час) - возможен перегрев контактов

Примеры использования

• Освещение в подъезде: одна кнопка у входа включает свет на 45 минут - хватает на подъем и спуск
• Вентиляция в санузле: после включения реле работает 30 минут, потом отключается - исключает забывчивость
• Обогрев в мастерской: кнопка у двери включает тепловую пушку на 60 минут - безопаснее, чем оставлять включённой
• Система сигнализации: импульс от датчика включает сирену на 5 минут - реле гаснет само

Практические советы

• Выбирайте реле с подходящим временем задержки - для коридора 30 минут достаточно, для склада лучше взять 60
• Проверьте суммарную мощность всех подключаемых ламп - не превышайте 1000 ВА
• Если используете LED-светильники, учитывайте малую потребляемую мощность - реле справится, но проверьте совместимость с драйверами
• Перед первым включением протестируйте работу: нажмите кнопку, убедитесь, что нагрузка включилась и отключилась через 30–60 минут
• Не подключайте к этому реле силовые цепи двигателей выше 1,5 кВт - для них нужны специализированные реле с повышенной коммутационной способностью
