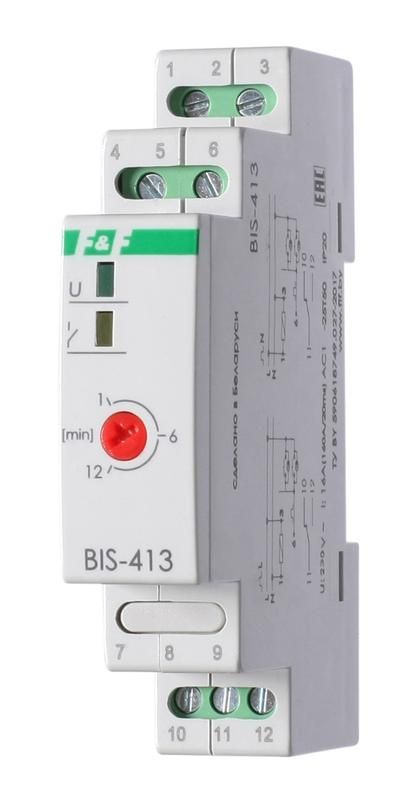

Реле импульсное BIS-413 (с встроенным таймером; монтаж на DIN-рейке 230В 16А 1P IP20) F&F EA01.005.003 Евроавтоматика

Реле импульсное BIS-413 с встроенным таймером - устройство для удалённого управления нагрузкой с автоматическим выключением по таймеру. Подходит для управления светом, оборудованием и другими потребителями 230 В AC, монтируется на DIN-рейку. Бренд Евроавтоматика, артикул ea01.005.003.

Назначение и область применения

Реле импульсное BIS-413 используется для включения и выключения нагрузки (например, освещения, вентиляторов, нагревательных элементов) с помощью обычных кнопочных выключателей, установленных в разных точках помещения. После первого нажатия - нагрузка включается, после второго - выключается. Также она автоматически отключится спустя выбранный интервал времени от 1 до 12 минут. Удобно применять в коридорах, туалетах, подъездах, складах, мастерских - там, где требуется временная работа устройства без постоянного удерживания кнопки.

Технические характеристики

• Род тока: переменный (AC) 230 В
• Номинальный ток: 16 А (максимальная мощность нагрузки - 2000 Вт)
• Тип контактов: один нормально открытый (НО) / нормально закрытый (НЗ)
• Выдержка времени: регулируемая от 1 до 12 минут
• Способ монтажа: на DIN-рейку шириной 1 модуль
• Степень защиты: IP20 - защищено от прикосновений и крупной пыли, не предназначено для влаги
• Индикация: светодиод показывает состояние выхода (горит - нагрузка включена)
• Рабочий температурный диапазон: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренно холодным и влажным климатом
• Гальваническая развязка: между цепью управления и силовым контуром
• Память состояния: сохраняет последнее положение контакта при отключении питания
• Нормативы: соответствует директивам ЕС 2014/30/EU и 2014/35/EU

Совместимость и монтаж

Реле импульсное BIS-413 совместимо с любыми кнопочными выключателями, в том числе с подсветкой - благодаря гальванической развязке не возникает ложных срабатываний. Монтируется на стандартную DIN-рейку 35 мм. Ширина 1 модуль позволяет установить несколько устройств рядом без перегрузки распределительной коробки. Для подключения используются зажимы на передней панели: L/N - питание, A1/A2 - кнопочные выключатели, COM/NO/NC - нагрузка. Клеммы рассчитаны на провода до 2,5 мм2.

Безопасность и стандарты

Реле импульсное BIS-413 соответствует европейским требованиям безопасности: EN 61810-1 (реле), EN 60947-5-1 (элементы управления). Гальваническая развязка исключает риск пробоя напряжения питания на цепь управления. Наличие памяти состояния предотвращает случайное включение после аварийного отключения. Применяется только в сухих помещениях - IP20 не допускает воздействия воды или пыли среднего уровня.

Преимущества

• Не требует сложной проводки - достаточно двух кнопок в разных местах
• Автоматическое выключение снижает расход энергии
• Поддерживает кнопки с подсветкой - удобно в темноте
• Память состояния работает даже при отключении питания
• Ручное управление: можно принудительно включить/выключить кнопкой на корпусе
• Низкий уровень шума при коммутации - подходит для жилых и офисных помещений

Ограничения применения

• Не предназначен для влажных, пыльных или наружных условий - IP20 недостаточно
• Максимальная нагрузка - 16 А (2000 Вт); нельзя использовать для двигателей выше этой мощности
• Не подходит для частого включения-выключения (более 10 раз в час) - срок службы контактов ограничен
• Не работает с диммерами, трёхфазными системами или высокочастотными нагрузками
• Таймер сбрасывается при отключении питания - если нужна точная длительность, используйте внешний источник

Примеры использования

• Освещение в коридоре: кнопки у входа и у выхода, свет гаснет через 5 минут после последнего прохода
• Вентиляция в туалете: включается кнопкой, выключается через 10 минут после завершения использования
• Обогрев в кладовой: кнопка у двери, нагрев отключается через 15 минут, если никто не вернулся
• Система сигнализации: кнопка на стене активирует звуковой сигнал, который сам отключается через 2 минуты

Практические советы

• Выбирайте время задержки в зависимости от характера использования: 1–3 мин - для быстрого доступа, 8–12 мин - для больших помещений
• Проверьте посадочный диаметр DIN-рейки - реле имеет стандартную ширину 1 модуль, но проверьте свободное место в щите
• При использовании кнопок с подсветкой убедитесь, что их ток потребления не превышает 5 мА - иначе возможны сбои
• Не подключайте к этому реле индуктивные нагрузки (двигатели, трансформаторы) без дополнительного RC-фильтра
• При первом запуске - протестируйте работу с ручным управлением, чтобы убедиться в правильности подключения
• Если реле часто срабатывает, контролируйте температуру внутри щита - превышение +50 C может вызвать отказ
