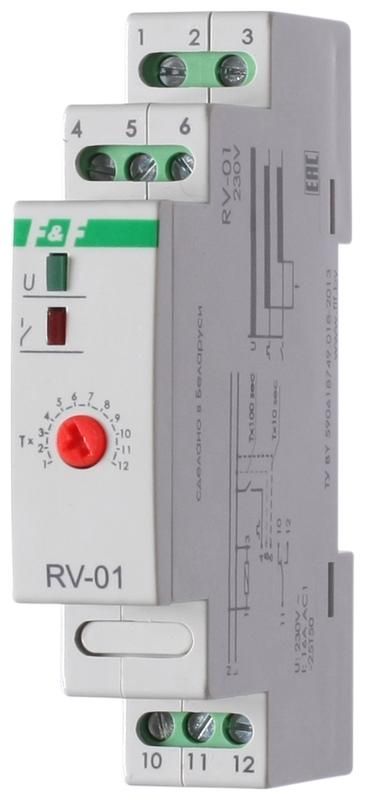

Реле времени RV-01 230В 16А задержка включ. 1..1200с 1перекл. IP20 монтаж на DIN-рейке F&F EA02.001.007 Евроавтоматика

Реле времени Евроавтоматика ea02.001.007 — устройство для точного управления временем включения нагрузки до 16 А при напряжении 230 В переменного тока. Подходит для установки на DIN-рейку в распределительных щитах систем автоматизации: вентиляции, отопления, освещения, сигнализации.

Назначение и область применения

Реле времени Евроавтоматика ea02.001.007 используется для включения электроприборов с задержкой после подачи питания или управляющего сигнала. Применяется там, где важно избежать одновременного запуска нескольких устройств, например: включение вентилятора спустя минуту после старта системы, включение подсветки через 30 секунд после срабатывания датчика движения, плавный запуск нагревательных элементов.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 16 А (при 230 В AC)
• Диапазон выдержки времени: от 1 до 1200 секунд (0,1–1200 с в спецификации производителя — возможна регулировка с шагом 0,1 с)
• Тип контактов: один переключающий контакт (1NO/NC) — нормально открытый и нормально закрытый
• Способ монтажа: на DIN-рейку шириной 35 мм, занимает 1 модуль
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Индикация: светодиодная — показывает состояние питания и активацию выхода
• Рабочий температурный диапазон: от -25 °C до +50 °C
• Климатическое исполнение: УХЛ4 — предназначено для эксплуатации в помещениях с умеренным и холодным климатом, без конденсации
• Нормативный документ: ТУ BY 590618749.018-2013

Совместимость и монтаж

Реле времени Евроавтоматика ea02.001.007 совместимо со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку — никаких инструментов не требуется. Для подключения используются винтовые зажимы: L/N — питание, COM/NO/NC — нагрузка, S — вход управления. Клеммы рассчитаны на провода сечением до 2,5 мм². Устройство не требует внешнего источника питания — работает напрямую от сети 230 В.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.018-2013. Защита IP20 исключает доступ к токоведущим частям пальцами, но не обеспечивает защиту от пыли и брызг воды — не применяйте в сырых или пыльных местах без корпуса. Нагрузка не должна превышать 16 А — превышение вызовет перегрев и выход устройства из строя. Работает только с переменным током — несовместимо с постоянным током (DC).

Преимущества

• Два способа запуска: по питанию или по управляющему сигналу — гибкость в проектировании цепей
• Высокая точность выдержки времени — от 1 до 1200 секунд с возможностью тонкой настройки
• Один компактный модуль вместо двух реле — экономия места в щите
• Светодиодная индикация позволяет визуально контролировать работу без тестера
• Встроенный вход управления S — возможность интеграции с датчиками, таймерами, PLC

Ограничения применения

• Не предназначен для работы во влажных средах — IP20 не защищает от влаги; для улицы или помещений с высокой влажностью нужен дополнительный корпус
• Не подходит для коммутации индуктивных нагрузок выше 16 А (например, мощные двигатели) — риск подгорания контактов
• Не имеет функции повторного включения после аварийного отключения — при сбросе питания счётчик обнуляется
• Не рекомендуется использовать в условиях постоянных вибраций — механическая надёжность ниже, чем у герметичных аналогов

Примеры использования

• Вентиляция: включение вытяжки через 2 минуты после включения света в туалете
• Освещение: включение подсветки эскалатора через 10 секунд после срабатывания датчика
• Обогрев: плавный запуск теплого пола через 5 минут после включения термостата
• Автоматизация: последовательный запуск трёх насосов с интервалом 30 секунд
• Сигнализация: оповещение через 15 секунд после срабатывания дверного датчика

Практические советы

• При использовании входа управления S — подключайте его через кнопку, датчик или реле с минимальным током 5 мА. Не подключайте к слаботочным выходам без согласования
• Настройте время выдержки перед первым включением — используйте поворотный регулятор, ориентируясь на шкалу. Перед настройкой отключите питание
• Проверьте посадочный диаметр клемм — он рассчитан на провод 0,5–2,5 мм². Использование более толстых проводов может повредить зажим
• Если реле часто срабатывает (более 10 раз в час), проверьте срок службы контактов — они имеют ресурс около 100 000 операций
• Для длительной работы в условиях низких температур (-25 °C) убедитесь, что щит не подвергается резкому перепаду температур — это может вызвать конденсат внутри корпуса
