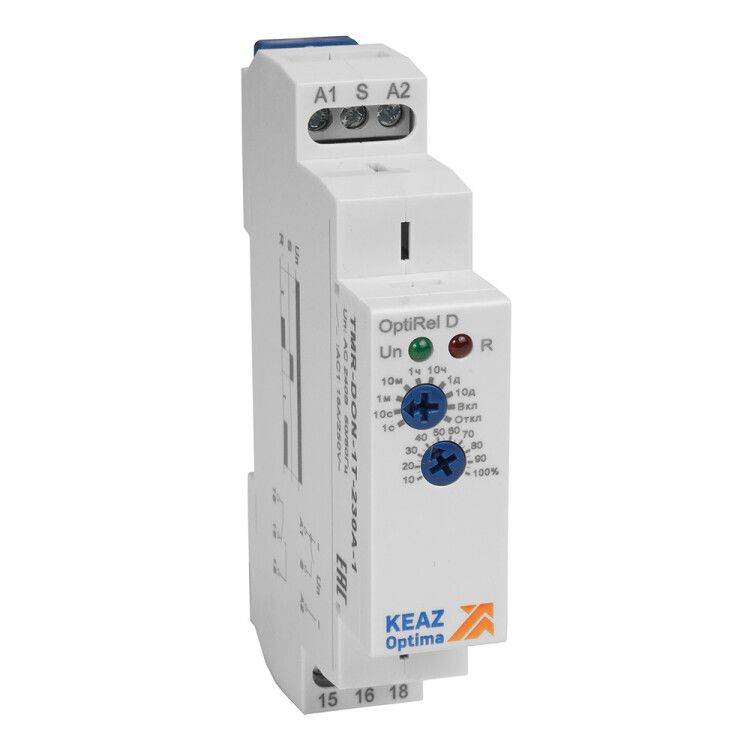

Реле времени OptiRel D TMR-DON-1T-240U-1 задержка включения 16А 1СО 12-230АС/DC | 332008 КЭАЗ

Реле времени КЭАЗ Optima 332008 - устройство для точного управления временными интервалами включения нагрузки. Подходит для автоматизации систем вентиляции, отопления, освещения и промышленного оборудования. Работает от переменного и постоянного тока напряжением 12–240 В, коммутирует до 16 А.

Назначение и область применения

Реле времени КЭАЗ Optima 332008 используется там, где важно запускать оборудование с определённой задержкой после подачи питания. Например: включить вентилятор через 5 минут после старта печи, зажечь свет спустя 10 секунд после включения цепи, или запустить насос после завершения предварительного цикла. Применяется в системах промышленной и бытовой автоматики - в котельных, HVAC, конвейерах, осветительных сетях, системах безопасности.

Технические характеристики

• Тип: реле времени с функцией задержки включения
• Род тока: переменный (AC) и постоянный (DC)
• Напряжение питания: 12–240 В (работает как на 24 В постоянного, так и на 230 В переменного тока)
• Номинальный ток контактов: 16 А
• Диапазон выдержек времени: от 0,1 секунды до 10 дней
• Количество переключающих контактов: один перекидной (1СО - одна нормально разомкнутая пара, которая замыкается после задержки)
• Метод установки: монтаж на DIN-рейку 35 мм
• Тип подключения: винтовые клеммы

Совместимость и монтаж

Реле времени КЭАЗ Optima 332008 устанавливается на стандартную DIN-рейку без дополнительных креплений. Для подключения используются винтовые клеммы - провода зачищаются на 6–8 мм, затягиваются отверткой. Устройство совместимо с большинством промышленных щитов. Обязательно соблюдайте полярность при работе с постоянным током: "+" и "-" должны быть правильно подключены. Нагрузка подключается к выходным контактам, питание - к входным.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов на устройства автоматики. Конструкция изолирована, не требует дополнительного заземления корпуса. Максимальная рабочая температура - +40 C, допустимый уровень влажности - до 90 % без конденсации. Не предназначен для установки во взрывоопасных средах или местах с постоянным воздействием воды.

Преимущества

• Широкий диапазон напряжений питания - работает от 12 В до 240 В, что исключает необходимость выбора модели под конкретное напряжение
• Гибкий таймер: можно настраивать задержки от долей секунды до десятков дней - подходит как для мелких задач, так и для длительных циклов
• Один перекидной контакт позволяет легко интегрировать реле в существующие схемы - замыкает цепь только после истечения заданного времени
• Удобные поворотные регуляторы на передней панели позволяют менять время и проверять текущую настройку без демонтажа
• Стандартный форм-фактор для DIN-рейки - совместим с любыми шкафами и распределительными щитами

Ограничения применения

• Не подходит для частых включений/выключений более 1000 раз в час - высокая механическая нагрузка сокращает срок службы контактов
• Запрещена работа при температуре ниже –10 C и выше +60 C
• Не рассчитано на работу в условиях повышенной вибрации, ударов или прямого попадания воды - IP-защита не указана, значит, нет герметичности
• Нельзя использовать для управления мощностью свыше 16 А - требуется внешний контактор при больших нагрузках
• При использовании с постоянным током возможна более быстрая эрозия контактов - рекомендуется снижать нагрузку на 20–30%

Примеры использования

• В системе отопления: реле включает циркуляционный насос через 2 минуты после включения котла, чтобы избежать холодного запуска
• На конвейере: после срабатывания датчика прохождения детали, реле ждёт 5 секунд, затем включает пневматический цилиндр
• В освещении торгового зала: свет включается через 10 минут после включения основного питания, чтобы дать время персоналу подготовиться
• В системе вентиляции: вытяжка начинает работать через 30 секунд после включения кондиционера, чтобы избежать перепадов давления

Практические советы

• При настройке времени используйте минимально необходимую задержку - длинные интервалы увеличивают риск сбоев из-за скачков напряжения
• Проверьте соответствие напряжения сети и питания реле - даже небольшое отклонение может вызвать некорректную работу
• Используйте фильтры помех или RC-цепочки при управлении индуктивными нагрузками (например, двигателями) - продлит срок службы контактов
• При монтаже на DIN-рейку следите, чтобы реле было плотно защёлкнуто - плохой контакт может вызывать нагрев и отказы
• Для обслуживания достаточно открутить клеммы и снять устройство с рейки - никаких сложных процедур не требуется
