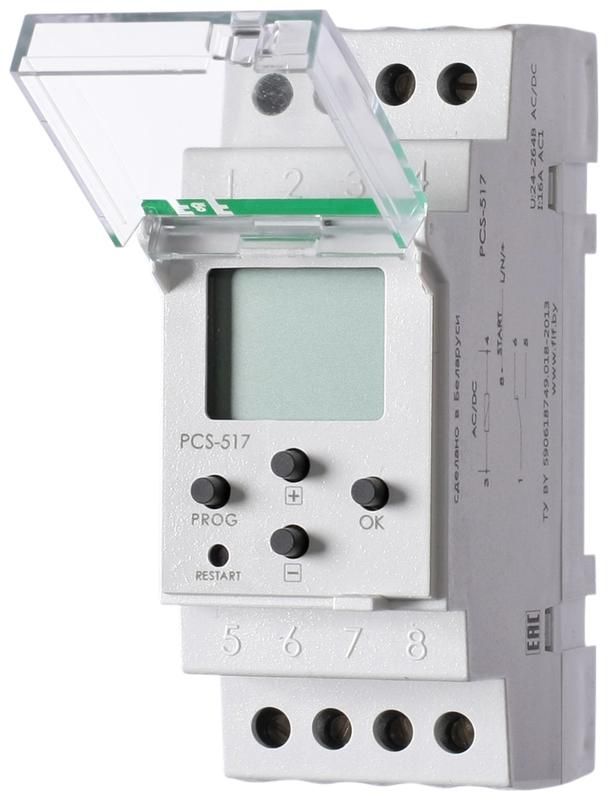

Реле времени PCS-517 (многофункц. (цифр./индикация) 24-264В AC/DC 16А 1перекл. IP20 монтаж на DIN-рейке) F&F EA02.001.015 Евроавтоматика

Реле времени PCS-517 от Евроавтоматика — многофункциональное устройство с цифровой индикацией, предназначенное для точного управления временными циклами в системах автоматики. Устройство работает от переменного или постоянного напряжения 24–264 В, рассчитано на коммутацию нагрузки до 16 А и монтируется на DIN-рейку. Артикул ea02.001.015 подходит для промышленной и бытовой автоматизации.

Назначение и область применения

Реле времени PCS-517 используется для включения и отключения оборудования через заданный интервал времени. Подходит для систем: вентиляции, отопления, освещения, сигнализации, конвейеров, насосов и других автоматизированных процессов. Управление происходит либо от подачи питания, либо от внешнего управляющего сигнала — например, от кнопки, датчика или PLC.

Технические характеристики

• Напряжение питания: 24–264 В AC/DC — совместимо с большинством сетей, включая промышленные и бытовые системы;
• Номинальный ток контактов: 16 А — позволяет коммутировать мощные нагрузки, такие как нагреватели, светильники, малые двигатели;
• Тип контактов: 1NO/NC — один нормально открытый и один нормально закрытый контакт, обеспечивает гибкую логику управления;
• Диапазон выдержки времени: 0,25 секунды — 360 000 секунд (до 99 часов 59 минут);
• Индикация: LCD-дисплей — отображает текущий режим, установленную выдержку и состояние работы;
• Количество модулей DIN: 2 — компактная конструкция, занимает мало места на рейке;
• Рабочая температура: от –25 °C до +50 °C — подходит для установки в неотапливаемых помещениях и на производстве;
• Климатическое исполнение: УХЛ4 — устойчиво к повышенной влажности и колебаниям температуры в условиях средней полосы России и Беларуси;
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям и крупной пыли, но не герметичен;
• Нормативный документ: ТУ BY 590618749.018-2013 — соответствует белорусским техническим условиям.

Совместимость и монтаж

Реле времени PCS-517 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы на передней панели — провода до 2,5 мм². Напряжение питания подаётся на клеммы L/N, управление — на входные клеммы SI (сигнал). Контакты 1NO/NC расположены рядом с питанием. Монтаж допускается в щитах с хорошей вентиляцией — IP20 не защищает от брызг и влаги.

Преимущества

• 18 предустановленных функций — можно выбрать нужный алгоритм без программирования;
• Поддержка AC/DC — не требует отдельного источника питания, работает от любой сети;
• Цифровая индикация — легко настраивать и контролировать выдержку времени в реальном времени;
• Высокая точность временных интервалов — минимальная погрешность ±0,1 %;
• Гибкий вход управления — позволяет использовать как автономное реле, так и часть сложной автоматической системы.

Ограничения применения

• Не предназначено для установки во влажных, пыльных или агрессивных средах — степень защиты IP20 исключает использование вне щита;
• Не подходит для частотных преобразователей или высокочастотных помех — рекомендовано применение с фильтрами в шумных электросетях;
• Не имеет резервного питания — при отключении электроэнергии все настройки сбрасываются;
• Не поддерживает RS-485 или другие протоколы связи — нельзя интегрировать в SCADA-системы без дополнительных модулей.

Примеры использования

• Освещение в коридоре: включается при движении, горит 3 минуты, затем отключается — функция P02;
• Вентилятор в бане: запускается через 10 минут после включения нагревателя, работает 1 час — функция P05;
• Автоматический полив: насос включается каждые 2 часа на 15 минут — функция P03;
• Система безопасности: сигнал тревоги активируется через 5 секунд после открывания двери — функция P18;
• Обогреватель в теплице: включается при снижении температуры ниже порога, работает до достижения заданного значения — функция P14.

Практические советы

• Перед первым использованием проверьте тип тока — устройство работает и на переменном, и на постоянном напряжении, но не смешивайте подключения;
• Выбирайте функцию заранее — изменить её можно только при отключенном питании;
• Для длительных выдержек (>10 часов) используйте функции с возможностью увеличения времени (P07, P12, P17) — они позволяют продлевать циклы без перенастройки;
• При работе с чувствительной аппаратурой (PLC, датчики) подключите реле через RC-фильтр на входе, чтобы избежать ложных срабатываний;
• Проверяйте посадочный диаметр DIN-рейки — устройство совместимо со стандартными рейками, но не с узкими или деформированными;
• Не забудьте отключить питание перед настройкой — сброс настроек возможен только при отсутствии напряжения.
