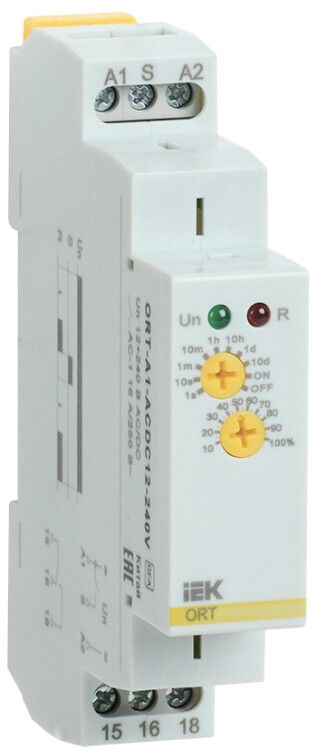

Реле задержки включения ORT. 1 конт. 12-240 В AС/DC | ORT-A1-ACDC12-240V IEK

Реле задержки включения 12-240 В AC/DC от ONI (IEK) - устройство для точного запуска нагрузки с заданной выдержкой времени после подачи питания. Артикул ort-a1-acdc12-240v подходит для установки на DIN-рейку в щитах промышленного и бытового оборудования.

Назначение и область применения

Реле задержки включения 12-240 В AC/DC используется там, где важно избежать одновременного старта нескольких устройств или требуется плавный запуск нагрузки. Например, чтобы не перегружать сеть при включении компрессора, насоса или освещения. Подходит для систем автоматизации цехов, HVAC, лифтов, конвейеров и домашних автосистем.

Технические характеристики

• Питание: 12–240 В переменного или постоянного тока - работает как в сетях 220 В, так и в слаботочных системах 24 В.
• Выходной контакт: один перекидной (переключающий) с номинальным током 16 А - способен коммутировать мощные нагрузки, включая двигатели и нагреватели.
• Задержка включения: регулируется от 0,1 до 60 секунд - можно настроить паузу перед включением любой нагрузки.
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными распределительными щитами.
• Подключение: винтовые зажимы - надёжная фиксация проводов без необходимости пайки.
• Гарантия: 12 месяцев - соответствует требованиям к промышленному оборудованию.

Совместимость и монтаж

Реле задержки включения 12-240 В AC/DC устанавливается на стандартную DIN-рейку без дополнительных креплений. Для подключения используются два входа (питание) и три выхода (коммутируемые контакты: COM, NO, NC). Устройство не требует внешнего источника питания - питание берётся прямо с управляемой сети. Монтаж допускается в закрытых щитах с температурой от –25C до +60C. Кабель сечением до 2,5 мм2 подходит для винтовых зажимов.

Безопасность и стандарты

Устройство соответствует международным нормам безопасности для электрооборудования. Применяет класс защиты IP20 - защищает от прикосновения к токоведущим частям, но не предназначен для открытой установки в условиях повышенной влажности или пыли. Гарантия 12 месяцев подтверждает соответствие требованиям к надёжности.

Преимущества

• Широкий диапазон рабочего напряжения (12–240 В AC/DC) - одно устройство заменяет несколько моделей для разных систем.
• Перекидной контакт позволяет использовать как normally open, так и normally closed режим - гибкость в проектировании цепей.
• Чёткая регулировка задержки от 0,1 до 60 с - удобно для точной настройки последовательности запуска.
• Надёжные винтовые зажимы - снижают риск ослабления контактов при вибрациях.

Ограничения применения

• Не предназначено для работы во взрывоопасных средах - отсутствует взрывозащита.
• Не рекомендуется для частых включений более 10 раз в минуту - возможен перегрев контактов.
• Не имеет индикации состояния - нельзя визуально определить, активирована ли задержка.
• Не подходит для импульсных нагрузок выше 16 А - превышение тока вызывает сваривание контактов.

Примеры использования

• Вентилятор в кондиционере включается через 10 сек после включения компрессора - предотвращает скачки тока.
• Освещение в помещении включается с задержкой 5 сек - создаёт эффект мягкого старта.
• На конвейере: первый двигатель запускается сразу, второй - через 3 сек, третий - через 8 сек - равномерная нагрузка на сеть.
• Автоматический бассейн: насос включается через 15 сек после включения системы контроля уровня воды.

Практические советы

• При использовании в цепях с высокими пусковыми токами (например, двигатели) выбирайте реле с запасом по току - 16 А - это максимум, лучше не нагружать его на пределе.
• Проверьте полярность при работе с DC - хотя реле работает на переменном и постоянном токе, при подключении постоянного тока соблюдайте правильную полярность входа.
• Для точной настройки задержки используйте секундомер - время регулируется поворотом потенциометра, который может иметь погрешность +-5 %.
• При монтаже в плотно упакованном щите обеспечьте воздушный зазор вокруг устройства - он может немного греться при длительной работе.
• Артикул ort-a1-acdc12-240v совместим с другими изделиями серии ONI (IEK) - легко найти аналоги или запчасти.
