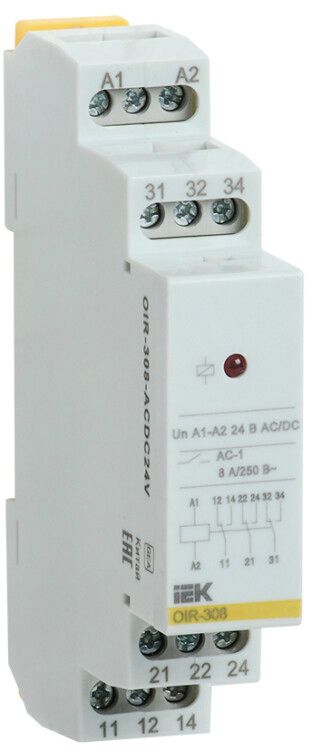

Промежуточное реле OIR 3 конт (8А). 24 В AC/DC - OIR-308-ACDC24V IEK

Реле промежуточное OIR 3 контакта (8А) 24 В AC/DC от IEK предназначено для безопасного управления нагрузками в системах автоматизации, обеспечивая гальваническую развязку между слаботочными цепями управления и силовыми цепями. Благодаря совместимости с переменным и постоянным током, этот компактный модуль легко интегрируется в панели на DIN-рейке.

Назначение и область применения

Реле промежуточное OIR 3 контакта (8А) 24 В AC/DC используется для передачи управляющих сигналов от контроллеров, датчиков или кнопочных постов к мощным устройствам - таким как контакторы, двигатели, нагреватели или освещение. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Подходит для промышленных автоматизированных систем, станков, конвейеров, систем вентиляции и распределительных щитов.

Технические характеристики

• Тип тока: переменный (AC) и постоянный (DC) - работает на 24 В без перенастройки
• Номинальный ток контактов: 8 А - способно коммутировать нагрузки до 1920 Вт (при 24 В DC) или 1840 Вт (при 230 В AC)
• Количество контактов: три одинарных переключающих (3×SPST)
• Управление: моностабильное - возвращает состояние после снятия напряжения с катушки
• Напряжение катушки: 24 В AC/DC - универсальное питание, исключает необходимость выбора версии
• Способ монтажа: установка на DIN-рейку 35 мм
• Подключение: винтовые зажимы - надёжная фиксация проводов до 2,5 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Диапазон температур: от -20 C до +55 C - допустимо использование в неотапливаемых помещениях
• Механическая износостойкость: 10 млн циклов - долгий срок службы даже при частых переключениях
• Поляризация: определённая - требует соблюдения полярности при подключении к источнику постоянного тока
• Гарантия: 12 месяцев

Совместимость и монтаж

Реле промежуточное OIR 3 контакта (8А) 24 В AC/DC совместимо со всеми стандартными DIN-рейками типа TS35. Установка занимает несколько секунд: просто защёлкните корпус на рейке. Для подключения используйте провода сечением до 2,5 мм2 - затягивайте винты равномерно, чтобы избежать повреждения изоляции. Катушка имеет определённую полярность при работе от постоянного тока - проверьте маркировку на корпусе (+/-). Переключающие контакты не имеют разъединения нейтрали - не применяйте в цепях, где требуется механический разрыв нулевого провода.

Безопасность и стандарты

Реле соответствует требованиям IEC 60947-5-1 и IEC 61810-1. Конструкция выполнена из самозатухающего пластика, что снижает риск распространения пламени. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешней среды - не устанавливайте в сырых, запылённых или открытых местах без дополнительной защиты.

Преимущества

• Универсальный тип питания (AC/DC) - один продукт заменяет два варианта
• Три независимых контакта - позволяет управлять несколькими нагрузками одним устройством
• Высокая механическая износостойкость - подходит для частых операций в автоматических линиях
• Фиксированная конструкция с винтовыми зажимами - минимум проблем с ослаблением контактов
• Совместимость с широким спектром устройств IEK - легко заменить аналогичные модели в существующих щитах

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 недостаточно для таких условий
• Запрещено использовать для коммутации сверхвысоких импульсных нагрузок (например, люминесцентных ламп без балластов)
• При использовании с постоянным током обязательна правильная полярность - неверное подключение может вывести реле из строя
• Не рассчитан на работу выше +55 C - не устанавливайте рядом с мощными источниками тепла
• Не подходит для управления нагрузками более 8 А - превышение вызывает перегрев и выход из строя контактов

Примеры использования

• Управление трёмя насосами через PLC с выходом 24 В DC
• Переключение световой сигнализации в ответ на сигнал с терморегулятора
• Разделение цепей управления (24 В) и силовых (220 В) в шкафу ЧПУ
• Автоматическое включение вентилятора при срабатывании датчика температуры

Практические советы

• Выбирайте реле промежуточное OIR 3 контакта (8А) 24 В AC/DC, когда нужна надёжная развязка и три канала управления - экономит место в щите
• Проверяйте соответствие сечения проводов и момента затяжки винтов - плохой контакт часто становится причиной отказа
• При подключении к постоянному току всегда ориентируйтесь на маркировку +- на корпусе - не полагайтесь на цвет проводов
• Для частых переключений (более 100 раз в час) рекомендуется параллельно установить RC-цепочку или варистор для гашения дуги
• При замене старого реле - сравнивайте количество контактов, ток и тип питания; модель OIR 3 контакта (8А) 24 В AC/DC - прямой аналог многих европейских решений
