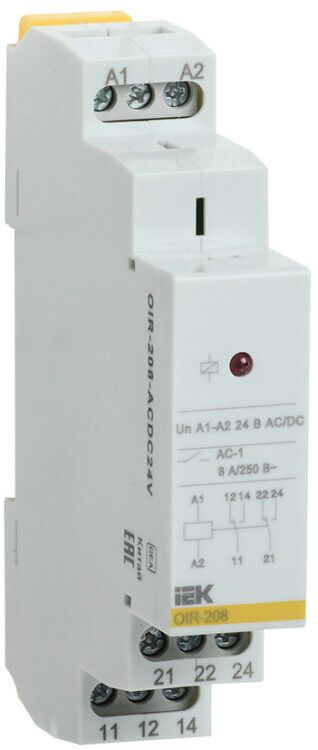

Промежуточное реле OIR 2 конт (8А). 24 В AC/DC - OIR-208-ACDC24V IEK

Реле промежуточное OIR 2 контакта (8А) 24 В AC/DC от бренда IEK предназначено для безопасного управления нагрузками в системах автоматизации, обеспечивая гальваническую развязку между слаботочными цепями управления и силовыми цепями. Артикул oir-208-acdc24v подходит для установки на DIN-рейку и работает как с переменным, так и с постоянным током.

Назначение и область применения

Реле промежуточное OIR 2 контакта (8А) 24 В AC/DC используется для передачи управляющих сигналов от контроллеров, датчиков или кнопочных постов к мощным устройствам - таким как контакторы, двигатели, нагреватели или освещение. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений в силовых цепях. Применяется в панелях управления, промышленном оборудовании, конвейерах, насосных станциях и системах автономного контроля.

Технические характеристики

• Тип тока: AC/DC - совместимо с переменным и постоянным напряжением
• Напряжение питания катушки: 24 В - универсальное для большинства промышленных систем управления
• Номинальный ток контактов: 8 А - способно коммутировать нагрузки до 8 ампер на каждый контакт
• Количество контактов: 2 - две независимые переключающие группы, тип одинарный (1NO)
• Управление: моностабильное - возвращается в исходное состояние после снятия питания
• Поляризация: определённая полюсность - важно соблюдать правильное подключение клемм катушки
• Способ монтажа: DIN-рейка - стандартный крепёж для шкафов управления
• Подключение: винтовые зажимы - надёжное и проверенное соединение
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Диапазон температур: от -20 до +55 C - работает в большинстве помещений, но не на улице
• Механическая износостойкость: 10 млн циклов - долгий срок службы даже при частых переключениях
• Гарантия: 12 месяцев

Совместимость и монтаж

Реле промежуточное OIR 2 контакта (8А) 24 В AC/DC устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте винтовые клеммы: на катушку подаётся 24 В AC/DC, контакты подключаются к нагрузке и источнику питания. Учитывайте поляризацию - при подключении постоянного тока соблюдайте "+" и "-" на катушке. Каждый контакт рассчитан на 8 А, поэтому не рекомендуется параллельное включение для увеличения тока. Подходит для замены аналогичных моделей других производителей с такими же параметрами.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли или воды - не применяйте в сырых или пыльных средах без дополнительной защиты корпуса. Конструкция выполнена в соответствии с нормами IEC 61810-1 для промежуточных реле.

Преимущества

• Широкий диапазон рабочего напряжения катушки (24 В AC/DC) - снижает необходимость запаса разных моделей
• Высокая механическая износостойкость - 10 миллионов операций обеспечивают длительную работу без обслуживания
• Чёткое разделение управляющей и силовой цепей - повышает надёжность системы и защищает PLC и другие устройства
• Простота монтажа и замены благодаря стандартному форм-фактору и винтовому подключению

Ограничения применения

• Не предназначен для работы вне закрытых щитов - IP20 не защищает от влаги, пыли и агрессивной среды
• Запрещено использовать для коммутации сверхтоков выше 8 А - риск сваривания контактов и выхода из строя
• При использовании с постоянным током обязательна правильная полярность - неверное подключение может вывести реле из строя
• Не подходит для частых импульсных нагрузок с высоким пусковым током (например, лампы накаливания или мощные двигатели без плавного пуска)

Примеры использования

• Управление двигателем насоса через ПЛК - слаботочные сигналы 24 В DC активируют реле, которое включает 220 В AC насос
• Переключение светового сигнала в ответ на срабатывание датчика уровня
• Разделение цепей управления и питания в системе конвейера с несколькими приводами
• Автоматическое включение вентиляции при достижении заданной температуры

Практические советы

• При проектировании схемы учтите, что два контакта - это два отдельных переключателя; они не связаны между собой
• Для защиты контактов от скачков напряжения при отключении индуктивных нагрузок (катушки, двигатели) используйте RC-цепочки или варисторы
• Проверьте посадочный размер DIN-рейки - реле совместимо с классической рейкой 35 мм, но не с более узкими вариантами
• При замене старого реле - сравните тип контактов (1NO), ток и напряжение катушки. Модель oir-208-acdc24v легко заменяет аналоги с такими же параметрами
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу и нарушить контакт
