Реле электромагнитное PK-2P 24 - EA06.001.008 Евроавтоматика

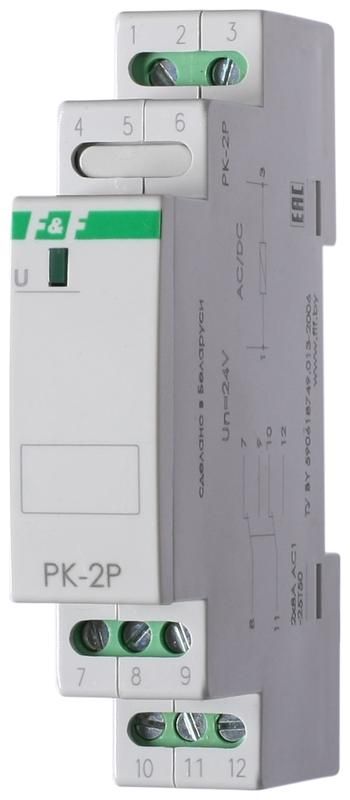

Реле промежуточное PK-2P от Евроавтоматика ФиФ - устройство для гальванической развязки управляющей и силовой цепей, предназначенное для дистанционного включения нагрузки через слаботочное управление. Монтируется на DIN-рейку, работает от 24 В переменного или постоянного тока, подходит для автоматических систем в промышленной среде.

Назначение и область применения

Реле промежуточное PK-2P используется для передачи сигнала управления от слаботочных цепей (например, PLC, кнопок, датчиков) к мощным нагрузкам - таким как двигатели, нагреватели, световые приборы. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Применяется в панелях управления, станках, конвейерах, системах вентиляции и освещения.

Технические характеристики

• Напряжение питания: 24 В AC/DC - совместимо с большинством промышленных контроллеров и источников управления;
• Коммутируемый ток: 8 А на каждый контакт - позволяет управлять нагрузками до 1920 Вт при 240 В AC;
• Количество контактов: 2 пары - 2 нормально открытых (НО) и 2 нормально замкнутых (НЗ);
• Тип контактов: одинарные, винтовые зажимы - надёжное соединение при многократном монтаже;
• Способ монтажа: на DIN-рейку 35 мм, занимает 1 модуль - компактное размещение в распределительных щитах;
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных частиц, не защищена от воды и пыли;
• Индикация: светодиод - показывает состояние включения обмотки;
• Рабочий температурный диапазон: от -25 C до +50 C - подходит для помещений с умеренным климатом;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях повышенной влажности и колебаний температуры;
• Поляризация: свободная - можно подключать к AC или DC без соблюдения полярности;
• Тип действия: моностабильный - возвращается в исходное положение после снятия напряжения с катушки;
• Нормативы: соответствует директивам 2014/30/EU (EMC) и 2014/35/EU (низкое напряжение).

Совместимость и монтаж

Реле промежуточное PK-2P совместимо с любыми устройствами, выдающими сигнал 24 В AC/DC: PLC, реле времени, терморегуляторы, системы безопасности. Для установки достаточно защёлкнуть корпус на стандартную DIN-рейку 35 мм. Подключение проводов - винтовые клеммы, допускают сечение до 2,5 мм2. Обязательно проверьте правильность подвода управляющего напряжения: при неверном подключении реле не сработает, но не повредится.

Безопасность и стандарты

Реле промежуточное PK-2P сертифицировано по европейским стандартам EMC и LVD, что гарантирует безопасную работу в промышленных сетях. Отсутствие защиты от брызг и пыли (IP20) требует установки внутри закрытых шкафов. Нельзя использовать во взрывоопасных зонах или на открытом воздухе без дополнительной герметизации.

Преимущества

• Поддержка AC/DC - универсальное питание снижает необходимость запаса разных типов реле;
• Чёткое разделение контактов: 2НО+2НЗ - даёт гибкость в проектировании логики управления;
• Светодиодная индикация - позволяет оперативно диагностировать работоспособность без тестера;
• Компактный формат (1 модуль) - экономит место в щите;
• Высокая механическая износостойкость - рассчитано на десятки тысяч коммутаций.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 недостаточна;
• Не подходит для частых включений более 600 раз в час - возможен перегрев и быстрый износ контактов;
• Не рекомендуется для управления индуктивными нагрузками выше 1000 ВА без дополнительной защиты (варистор, RC-цепочка);
• Не имеет функции задержки или импульсного режима - только базовое включение/выключение.

Примеры использования

• Управление двигателем насоса через PLC: слаботочный выход 24 В DC активирует PK-2P, который включает 220 В AC насос;
• Автоматическое отключение света в цеху: датчик движения подаёт сигнал на реле, которое размыкает цепь освещения;
• Резервирование: один контакт НО включает основную линию, второй НЗ - резервный источник при отказе;
• Сигнализация: реле используется для передачи состояния оборудования на пульт контроля.

Практические советы

• Перед монтажом проверьте соответствие напряжения управления - 24 В AC/DC; подача 110 В повредит обмотку;
• При подключении нагрузки используйте кабель с достаточным сечением - для 8 А минимум 1,5 мм2 медного провода;
• Обеспечьте вентиляцию в шкафу: при длительной работе при +50 C возможен перегрев;
• Для индуктивных нагрузок (электромагниты, реле) установите демпферную цепь (диод или RC-фильтр) на контакты;
• PK-2P от Евроавтоматика ФиФ легко заменить аналогичными изделиями других брендов - главное, чтобы были те же параметры: 24 В, 8 А, 2НО/2НЗ, DIN-монтаж.
