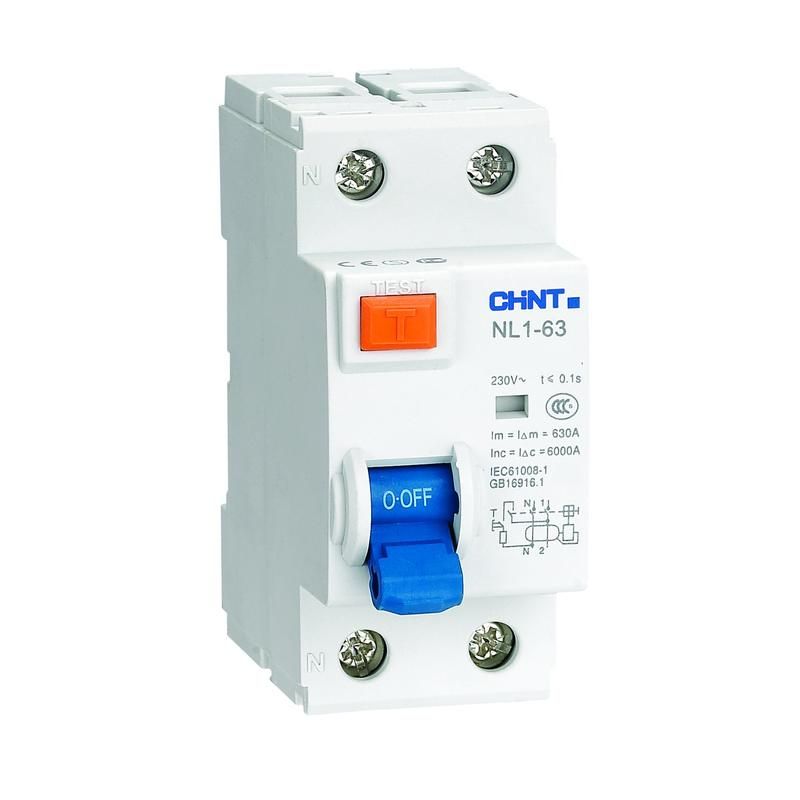

Выключатель дифференциального тока (УЗО) 2п 16А 10мА тип A 6кА NL1-63 (R) CHINT 200824

Устройство защитного отключения (УЗО) 2 полюса 16 А 10 мА тип A 6 кА NL1-63 (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Этот УЗО — часть надёжной серии NL1, предназначенная для установки в распределительных щитах.

Назначение и область применения

УЗО 2 полюса 16 А 10 мА тип A 6 кА NL1-63 (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённому оборудованию. Также оно предотвращает возгорание проводки из-за утечек тока, которые могут возникнуть при износе изоляции, попадании влаги или неисправностях устройств.

Подходит для установки в жилых домах, офисах, мастерских, на производстве — там, где используются электроприборы с возможностью утечки тока типа A (например, оборудование с выпрямителем: стиральные машины, компьютеры, сварочные аппараты, ИБП, LED-освещение).

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который устройство может коммутировать без перегрева.
• Номинальный ток утечки: 10 мА — чувствительность к утечкам. При превышении этого значения УЗО автоматически отключится.
• Тип: A — реагирует на переменный ток утечки и пульсирующий постоянный ток (типичен для современной электроники).
• Номинальное напряжение: 400 В — работает в трёхфазных сетях 230/400 В.
• Отключающая способность при КЗ: 6 кА — способен безопасно отключить цепь даже при коротком замыкании с током до 6000 А.
• Количество полюсов: 2 — защищает фазу и ноль одновременно, исключает работу при обрыве нулевого провода.
• Напряжение изоляции: 500 В — гарантирует безопасную изоляцию внутренних компонентов.
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к высоковольтным скачкам (молнии, коммутационные перенапряжения).
• Степень защиты IP20 — защищено от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли. Подходит только для сухих помещений внутри щита.
• Рабочий диапазон температур: от -25°C до +40°C — можно использовать в неотапливаемых помещениях, но не на улице.
• Частота: 50/60 Гц — совместим со всеми стандартными сетями.
• Степень загрязнения 2 — допустимо наличие непроводящей пыли, но не токопроводящих загрязнений (например, металлической стружки).

Совместимость и монтаж

УЗО 2 полюса 16 А 10 мА тип A 6 кА NL1-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной работы требуется подключение: фаза — на вход L, ноль — на N, выходные клеммы подключаются к защищаемой группе потребителей.

Обязательно соблюдать полярность: ноль нельзя подключать к фазной клемме. Нельзя использовать с системами TN-C — только TN-S или TN-C-S, где есть отдельный PE-провод.

Совместим с автоматическими выключателями серии NL1 и другими устройствами, рассчитанными на DIN-рейку 35 мм. Рекомендуется устанавливать после вводного автомата, но перед групповыми автоматами.

Безопасность и стандарты

УЗО соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Конструкция — электромеханическая, что означает: устройство будет работать даже при отсутствии внешнего питания (не зависит от сети). Это делает его более надёжным, чем электронные аналоги.

Индикационное окно показывает состояние контактов: зелёный цвет — включено, красный — сработало. После срабатывания необходимо вручную перевести рычаг в положение «Выкл.», затем снова включить.

Преимущества

• Электромеханическая конструкция — работает без внешнего питания, надёжнее в аварийных ситуациях.
• Чувствительность 10 мА — оптимальна для мест с повышенной опасностью: ванные комнаты, детские комнаты, кухни, мастерские.
• Тип A — подходит для современного оборудования с импульсными источниками питания (большинство бытовой техники).
• Отключающая способность 6 кА — достаточна для большинства квартир и объектов малой мощности.
• Индикация состояния — позволяет быстро определить причину отключения без тестера.

Ограничения применения

• Не применяется в сетях TN-C — требует отдельного PEN-провода, которого нет в старых системах.
• IP20 — запрещена установка во влажных, пыльных или открытых помещениях (без корпуса щита).
• Не защищает от прямого прикосновения к токоведущим частям — только от утечек через корпус.
• Не рекомендуется для защиты одного мощного прибора (например, электрокотла >3 кВт) — лучше использовать УЗО с током утечки 30 мА.
• Не подходит для цепей с большим количеством естественных утечек (например, длинные кабели, много освещения) — риск ложных срабатываний.

Примеры использования

• Защита группы розеток в ванной комнате — особенно актуально для стиральных машин и бойлеров.
• Щитовая группа на кухне — холодильник, микроволновка, кофе-машина.
• Цепь питания станков с ЧПУ, сварочных аппаратов, насосов — где используется преобразовательная техника.
• Осветительные цепи в подъезде с LED-светильниками — они часто вызывают утечки тока типа A.

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» — УЗО должно отключиться. Проверяйте эту функцию хотя бы раз в месяц.
• При установке в щитке оставьте свободное место рядом — УЗО имеет большие габариты, чем обычный автомат, и нуждается в хорошем доступе для обслуживания.
• Не используйте этот УЗО для защиты всей квартиры — он слишком чувствителен. Лучше применять его как групповое устройство, а общий ввод защищать УЗО с током утечки 30 мА.
• Если УЗО срабатывает без видимой причины — проверьте изоляцию кабелей, качество заземления и наличие неисправных приборов в защищаемой цепи.
• Посадочный размер на рейку — стандартный, но убедитесь, что ширина модуля (2 модуля = 18 мм) поместится в вашем щите.
