Шина PE земля на 2-угловых изоляторах ШНИ-6х9-10-У2-Ж | YNN10-69-10C2-K05 IEK

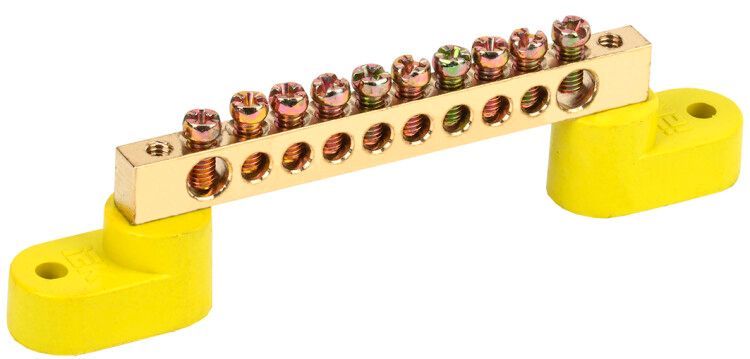

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-10-У2-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Эта модель обеспечивает устойчивую электрическую связь с землёй, соответствует требованиям безопасности и рассчитана на длительную эксплуатацию в условиях промышленной автоматизации.

Назначение и область применения

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-10-У2-Ж используется для подключения нулевых защитных (PE) и нулевых рабочих (N) проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется организовать единый контур заземления. Подходит для установки в силовых, осветительных и автоматизированных щитах на объектах жилой, коммерческой и промышленной недвижимости.

Технические характеристики

• Номинальный ток: 100 А — выдерживает нагрузку до 100 ампер без перегрева
• Напряжение: 380 В — рассчитана на работу в трёхфазных сетях до 380 В переменного тока
• Материал: латунь — высокая проводимость, коррозионная стойкость, долговечность
• Толщина: 15 мм — достаточна для механической прочности и тепловой инерции
• Количество контактов: 10 — позволяет подключить до десяти проводников
• Диапазон сечений: 16 мм² — оптимально для проводов сечением до 16 квадратных миллиметров
• Диапазон рабочих температур: от -40 °C до +50 °C — работает в холодных и жарких помещениях
• Срок службы: 15 лет — гарантирует стабильную работу без замены в течение всего срока эксплуатации щита
• Цвет: желтый — визуальное отличие от фазных и нулевых шин, соответствие ГОСТ
• Изолированный монтаж: да — предотвращает случайные замыкания на корпус щита
• Отделка поверхности: необработанная — сохраняет естественные свойства латуни, не требует дополнительной защиты

Совместимость и монтаж

Шина ШНИ-6х9-10-У2-Ж крепится двумя способами: через угловые изоляторы — на панель щита, либо через центральный крепёж — на DIN-рейку типа 35 мм. Установка возможна как на боковые стенки, так и на заднюю панель распределительного щита. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Монтаж выполняется на монтажной плате — не требует сверления или специальных крепёжных элементов.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к заземляющим устройствам, указанным в ПУЭ и ГОСТ Р 50030.2. Шина имеет изолированную конструкцию, что исключает риск поражения током при обслуживании. Жёлтый цвет соответствует нормам маркировки заземляющих проводников. Наличие изоляторов обеспечивает безопасное расстояние между шиной и металлическими частями щита.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при работе
• Удобное расположение 10 точек подключения ускоряет сборку щита
• Изолированный монтаж исключает необходимость в дополнительных изоляционных прокладках
• Стандартный шаг крепления совместим с большинством типов DIN-реек
• Долгий срок службы — 15 лет — минимизирует затраты на техобслуживание

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В — использование в более мощных системах запрещено
• Подходит только для проводов сечением до 16 мм² — большие сечения потребуют другой модели
• Не рекомендуется для открытой установки вне щитов — отсутствует защита от внешних воздействий
• Не применяется в качестве основной фазной шины — только для PE/N

Примеры использования

• Заземление вводно-распределительного устройства (ВРУ) в многоэтажном доме
• Объединение защитных проводников на щите управления насосной станцией
• Подключение нулевых проводов в щите автоматики конвейера на заводе
• Сборка этажных распределительных щитов в офисных зданиях

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение — не превышайте 16 мм²
• Используйте гильзованные наконечники для многожильных проводов — это предотвратит ослабление контакта
• При креплении на DIN-рейку убедитесь, что изоляторы плотно зафиксированы — слабое крепление вызывает вибрации и нагрев
• При установке на панель щита соблюдайте минимальный зазор до других шин — не менее 20 мм
• Шина ШНИ-6х9-10-У2-Ж от IEK совместима с другими изделиями серии ШНИ — можно использовать в составе единой системы заземления
