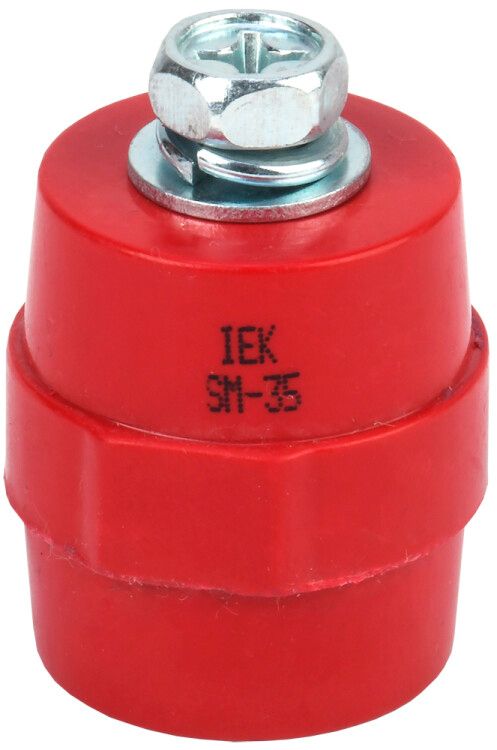

Изолятор силовой SM35 М8, 1000В, 380А, с болтом IEK (ИЭК) YIS11-35-10-B

Изолятор силовой SM35 (М8) с болтом от IEK - надёжная деталь для крепления и изоляции токоведущих шин в распределительных шкафах. Артикул yis11-35-10-b обеспечивает безопасную передачу тока до 380 А при напряжении до 1000 В, выдерживая экстремальные температуры от -40 до +60 C. Применяется в промышленных системах энергораспределения.

Назначение и область применения

Изолятор силовой SM35 (М8) с болтом используется для механического крепления и электрической изоляции медных или алюминиевых токоведущих шин внутри силовых шкафов, щитов и сборок. Он предотвращает случайные замыкания между шиной и металлическим корпусом, обеспечивая целостность цепи и безопасность обслуживания.

Подходит для установки в распределительных устройствах среднего и высокого тока: промышленные станки, системы автоматизации, преобразовательные пункты, щитовые помещения на объектах ЖКХ, энергоносителей и производства.

Технические характеристики

• Номинальное напряжение: 1000 В - позволяет работать в сетях до 1 кВ переменного тока;
• Максимальный расчетный ток: 380 А - рассчитан на нагрузки, характерные для мощных распределительных систем;
• Метрический размер болта: М8 - совместим с болтами стандарта M8 для крепления к монтажной плите;
• Диапазон рабочих температур: от -40 до +60 C - сохраняет прочность и изолирующие свойства в суровых условиях;
• Срок службы: 30 лет - долговечность за счёт качественных материалов и технологии формования;
• Количество полюсов: 1 - предназначен для изоляции одной шины; многополюсные решения требуют установки нескольких единиц;
• Цвет: красный - визуально отличаемый цвет для быстрого определения типа изолятора в комплектации шкафа.

Совместимость и монтаж

Изолятор силовой SM35 (М8) с болтом крепится одним болтом M8 через отверстие в основании к стальной монтажной планке, стенке шкафа или раме. На верхнюю часть изолятора устанавливается токоведущая шина - она фиксируется гайкой и шайбой поверх контактной площадки.

Установка выполняется в следующем порядке:

1. Закрепить изолятор на основе шкафа болтом M8;
2. Просверлить отверстие в шине под болт M8 (диаметр отверстия - 9–10 мм);
3. Надеть шину на изолятор и закрутить гайку с шайбой;
4. Проверить плотность контакта и момент затяжки (не более 10 Нм).

Шина должна быть установлена минимум на двух изоляторах - по краям. Для длинных шин (>1 м) рекомендуется добавление промежуточных изоляторов с шагом не более 800 мм для снижения механических нагрузок.

Безопасность и стандарты

Изолятор силовой SM35 (М8) с болтом соответствует требованиям к изоляционным материалам для распределительных устройств. Произведён из термореактивного компаунда, обеспечивающего высокую электрическую прочность и устойчивость к дуговым перегрузкам. Соответствует ГОСТ Р 50030.2 и IEC 60947-1 для элементов коммутационных аппаратов.

Преимущества

• Высокая механическая жесткость - выдерживает вибрацию и ударные нагрузки в промышленной среде;
• Стабильные изолирующие свойства при колебаниях температуры - не трескается и не деформируется;
• Ярко-красный цвет - упрощает визуальный контроль и диагностику в сложных схемах;
• Совместимость с широким спектром шин - подходит для медных и алюминиевых профилей стандартных сечений;
• Долгий срок службы - снижает потребность в техобслуживании и замене.

Ограничения применения

• Не предназначены для работы вне закрытых шкафов - не имеют защиты IP выше, чем базовая;
• Не подходят для постоянного погружения в жидкости или воздействия открытого огня;
• Не следует использовать с болтами большего диаметра - риск повреждения резьбы и потери герметичности;
• Не рекомендуется применять в средах с агрессивными химическими парами (например, серная кислота, хлор) без дополнительной защиты.

Примеры использования

• Фиксация медной шины 10×100 мм в главном распределительном щите завода;
• Установка алюминиевой шины в частотно-регулируемом приводе на конвейере;
• Крепление шин в системе бесперебойного питания (ИБП) с выходом 400 В/380 А;
• Сборка распределительной камеры в холодильном комплексе с низкими температурами.

Практические советы

• Перед монтажом проверьте, что отверстие в шине точно совпадает с диаметром изолятора - зазор более 1 мм вызывает люфт и повышенный износ;
• Используйте антивибрационные шайбы при установке на vibrating оборудовании - продлевают срок службы;
• Не затягивайте гайку сверх нормы - максимальный момент 10 Нм, иначе можно растрескать изолятор;
• При использовании в сырых помещениях - регулярно осматривайте поверхность изолятора на наличие конденсата и грязи;
• Артикул yis11-35-10-b - это именно тот вариант, который стоит выбирать при замене старых изоляторов SM35 - он полностью взаимозаменяем.
