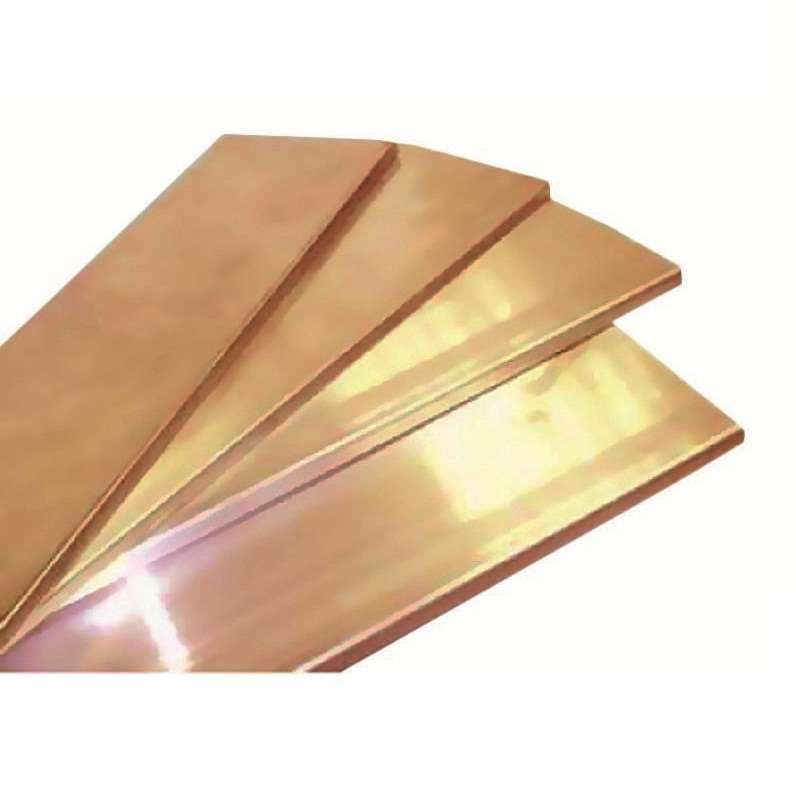

Шина медная М1Т 30х3 мм, 400 А, 4 м КЗОЦМ 59330

Шина медная М1Т 30х3 (длина 4 м, кратно 3 м) КЗОЦМ - это жесткая проводящая шина из меди сечением 90 мм2, предназначенная для надежного распределения тока до 400 А в силовых электротехнических системах. Продукт серийно выпускается брендом КЗОЦМ и используется там, где важна механическая устойчивость и высокая проводимость.

Назначение и область применения

Шина медная М1Т 30х3 (длина 4 м, кратно 3 м) КЗОЦМ применяется для создания жестких соединений между оборудованием в распределительных устройствах, щитах, трансформаторных подстанциях и других объектах энергоснабжения. Подходит для стационарной установки внутри помещений, где требуется передача больших токов без значительных потерь. Часто используется в промышленных цепях: на станках, конвейерах, в системах автоматизации и в зонах с повышенными требованиями к надежности контактов.

Технические характеристики

• Сечение: 90 мм2 - обеспечивает пропускную способность до 400 А при нормальных условиях;
• Размеры: 30 мм × 3 мм - прямоугольное сечение оптимально для фиксации на изоляторах и сборке в шины;
• Длина: 4 метра, кратность 3 метра - позволяет минимизировать стыки при монтаже; возможна заказная нарезка по кратности;
• Материал: медь высокой чистоты - гарантирует низкое электрическое сопротивление и хорошую теплопроводность;
• Диапазон рабочих температур: от –70 C до +45 C - работает в широком температурном интервале, но не предназначена для постоянной эксплуатации выше +45 C без принудительного охлаждения;
• Тип изделия: жесткая медная шина типа М1Т - соответствует ГОСТ 8340, имеет плоскую форму для удобного крепления болтами.

Совместимость и монтаж

Шина медная М1Т 30х3 (длина 4 м, кратно 3 м) КЗОЦМ совместима с стандартными контактными элементами, изоляторами и клеммами для медных шин. Для монтажа используются болты M8–M12 с усилием затяжки 10–15 Нм. Учитывайте посадочный диаметр отверстий - они рассчитаны под стандартные крепления для шин такого сечения. Шина не требует специальной подготовки поверхности перед установкой, но рекомендуется зачистить места контакта от оксидной пленки и нанести антиоксидантную смазку. Длина 4 м удобна для компактной сборки, однако при необходимости можно использовать несколько секций по кратности 3 м.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 8340-75 для медных шин. Соответствует нормам безопасности для электроустановок напряжением до 1000 В. Отсутствие внешней изоляции требует соблюдения правил электробезопасности: исключите доступ к токоведущим частям при работе под напряжением. Шина не предназначена для открытой прокладки вне помещений без защиты от механических повреждений и воздействия осадков.

Преимущества

• Высокая проводимость меди снижает нагрев и потери мощности;
• Жесткая форма обеспечивает точное позиционирование и минимальную вибрацию при нагрузках;
• Стандартные габариты позволяют легко заменить аналогичные шины других производителей;
• Удобная длина 4 м с кратностью 3 м уменьшает количество стыков и повышает надежность всей системы;
• Подходит для многократной переборки и обслуживания без деформации.

Ограничения применения

• Не предназначена для использования во влажных, агрессивных средах без дополнительной защиты (например, покрытия или корпуса);
• Работает только при температуре до +45 C - при более высоких температурах необходимо снижение допустимого тока или активное охлаждение;
• Не имеет изоляции - требует обязательного размещения в закрытых щитах или огражденных зонах;
• Не подходит для мобильных или часто перемещаемых устройств - жесткая конструкция не выдерживает изгибов и ударных нагрузок.

Примеры использования

• Распределительные щиты на заводах и производственных линиях;
• Связка между входным автоматом и групповыми рубильниками в ТП;
• Сборка шинопроводов в системах бесперебойного питания;
• Фиксированные соединения между преобразователями частоты и двигателями большой мощности;
• Аппараты сварочного оборудования с длительной работой на максимальном токе.

Практические советы

• Перед установкой проверьте соответствие длины проектному решению - шина продается кратно 3 м, поэтому 4 м - это готовый вариант, подходящий для большинства типовых решений;
• При использовании нескольких секций делайте переходы с запасом по площади контакта - используйте медные накладки;
• Не забывайте про термическое расширение: оставляйте небольшие зазоры между участками шины, особенно при длинных трассах;
• Для долговечности контактов регулярно контролируйте затяжку болтов - даже незначительное ослабление вызывает нагрев;
• При хранении сохраняйте шину в сухом месте - медь окисляется, что увеличивает сопротивление контактов.
