Медная шина для заземления

Элемент электрической сети, обеспечивающий надежное соединение оборудования и конструкций с контуром заземления. Применяется в распределительных щитах, серверных стойках, лотках и системах уравнивания потенциалов.

Как выбрать

Основные параметры, определяющие область применения и надежность соединения:

• Материал: медь обеспечивает лучшую проводимость и коррозионную стойкость по сравнению с латунью. Латунные шины дешевле, но имеют более высокое переходное сопротивление.
• Номинальный ток: определяет допустимую нагрузку. Для главных заземляющих шин требуется ток не менее 630 А, для модульных решений достаточно 100-250 А.
• Способ монтажа: зависит от места установки - на DIN-рейку, в 19” стойку, на стену или внутрь щитового оборудования. Неправильный монтаж снижает доступность и усложняет обслуживание.
• Количество точек подключения: влияет на масштаб развиваемой системы. Большие шины позволяют подключить больше потребителей, но занимают больше места.
• Изолированный монтаж: наличие изолятора исключает замыкание на корпус. Критично при установке на металлоконструкции.

Выбор по характеристикам

Главные заземляющие шины (ГЗШ) для щитов

Предназначены для централизованного подключения всех защитных проводников в ВРУ или распределительном щите. Изготавливаются из массивной меди (сечение от 3×40 мм), выдерживают ток до 630 А. Комплектуются изоляторами и крепежом. Подходят для ответственных объектов, где важны долговечность и соответствие нормам ПУЭ. Разница в ценах обусловлена длиной и числом отверстий (10 vs 20).

Товары: [1] [2] [3] [4]

Шины для 19-дюймовых стоек и IT-шкафов

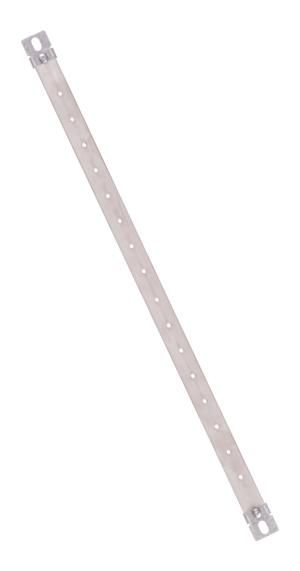

Устанавливаются в телекоммуникационные и серверные стойки шириной 19”. Обеспечивают заземление оборудования, установленного на рейлы. Чаще всего горизонтальные, с 10-12 точками подключения, номинальным током 200-250 А. Могут иметь изолированный монтаж - важно при использовании металлических каркасов. Конструктивно адаптированы под ограниченное пространство.

Товары: [5] [6] [7] [8] [9]

Медные полосы большого сечения (шинопровод)

Длинные медные шины (до 4 м) прямоугольного сечения - 20×3, 30×3, 40×3 мм. Применяются для создания собственных шинопроводов, распределительных сборок, подключение мощных нагрузок. Работают при токах от 275 до 475 А. Реализуются кратно 3-4 метрам. Требуют самостоятельного крепления и изоляции. Наибольшая проводимость и ремонтопригодность, но нуждаются в подготовке.

Товары: [10] [11] [12] [13]

Латунные шины и наборы на DIN-рейку

Решения для модульного оборудования - щитов, ячеек автоматики. Выполняются из латуни, реже - никелированной. Устанавливаются на DIN-рейку или непосредственно на панель. Номинальный ток - 100-125 А, количество точек - от 8 до 16. Подходят для бытовых и коммерческих сетей, где не требуется экстремальная проводимость. Более хрупкие, чем медные аналоги, но удобны в монтаже.

Товары: [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] [31]

Дополнительные аксессуары: перемычки и пластины

Компоненты для организации заземления вне щитов - например, между секциями лотков. Перемычки с наконечниками ([32]) позволяют быстро соединить участки. Медные пластины ([33]) устанавливаются на крышках лотков для равнопотенциальных соединений. Коробки уравнивания потенциалов ([34] [35]) - готовые решения для ванных, бассейнов, саун. Имеют степень защиты IP44-IP55.

Товары: [32] [33] [34] [35]

Выбор по бюджету

Бюджетные решения

Подходят для временного монтажа, маломасштабных проектов или второстепенных цепей. Это в основном латунные шины с током 100-125 А, такие как [14] [15] [31]. Что теряете: меньшую проводимость, повышенное нагревание при нагрузке, сниженную долговечность в условиях влажности. Также отсутствует запас по току. Однако они экономичны и достаточны там, где нагрузка минимальна и контролируется.

Товары: [14] [15] [16] [17] [18] [19] [31]

Средний сегмент

Оптимальный баланс цены и надежности. Включает медные шины для стоек ([5] [8]) и компактные ГЗШ ([9] [3]). Получаете медь как материал, ток 200-630 А, изолированный монтаж и хорошую коррозионную стойкость. Такие решения подходят для постоянной эксплуатации в щитах и серверных. Расширяемость ограничена количеством точек подключения.

Товары: [5] [6] [7] [8] [9] [3] [4] [10] [11] [28] [29] [30]

Высокий ценовой сегмент

Решения для крупных объектов и промышленных условий. Включает длинные медные шины ([12] [13]) и ГЗШ на 20 подключений ([2]). Что получаете: максимальное сечение (до 120 мм кв.), ток до 475 А, возможность создавать протяженные шинопроводы, высокую ремонтопригодность. Эти продукты рассчитаны на десятилетия службы даже в агрессивных условиях. Необходимы при развитых сетях заземления и высоких требованиях к безопасности.

Товары: [12] [13] [2]

Выводы

Если задача - организация заземления в 19” стойке → выбирайте [5] [8] [9]. Для главной заземляющей шины в щите критично сечение и ток 630 А → подходят [3] [4] [1]. При необходимости масштабирования - смотрите [2]. Для модульных щитов с ограниченным местом подойдут латунные шины на DIN-рейку: [28] [29]. Если нужно реализовать заземление лотков - используйте [32] или [33]. Для помещений с повышенной влажностью - готовые коробки [34] [35]. При больших токах или свободе в проектировании - выбирают медные полосы [10] [12].
