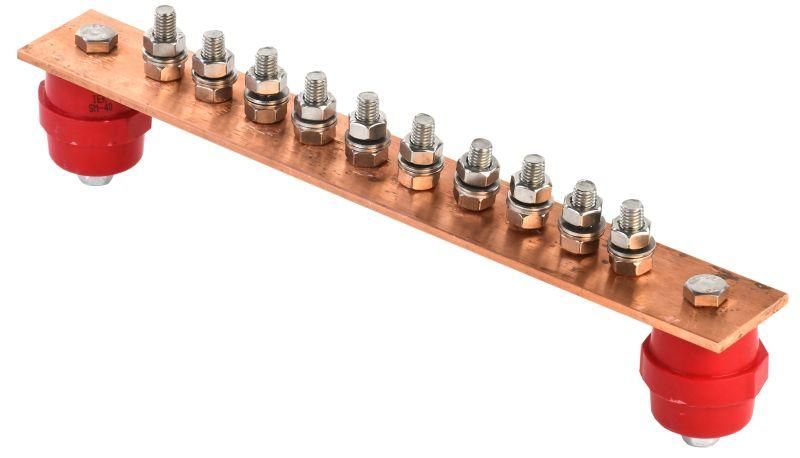

Шина заземляющая главная (ГЗШ) 285х40х4 мм, 630 А, медь IEK (ИЭК) ZGB10-50-010-285

Шина заземляющая главная 285х40х4мм на 10 подключений медь от бренда IEK предназначена для надёжного соединения нескольких заземляющих и нулевых проводников в распределительных устройствах. Эта шина обеспечивает безопасную передачу тока замыкания и уравнивание потенциалов, особенно в условиях суровых климатических нагрузок. Артикул zgb10-50-010-285 соответствует требованиям проектирования электроустановок.

Назначение и область применения

Шина заземляющая главная 285х40х4мм на 10 подключений медь используется для объединения следующих проводников:

• нулевые защитные (PE) и нулевые рабочие совмещённые (PEN) проводники питающей линии;
• проводники контура заземления;
• заземляющие проводники оборудования;
• провода системы уравнивания потенциалов.

Применяется в распределительных щитах жилых, общественных и промышленных объектах - например, в подъездных щитах, цехах, насосных станциях, где требуется высокая надёжность заземления. Подходит для установки в помещениях с повышенной влажностью и перепадами температур.

Технические характеристики

• Материал: медь - обеспечивает низкое электрическое сопротивление и долгий срок службы.
• Габариты: 285×40×4 мм - длина позволяет разместить все подключения в одном ряду, ширина и толщина обеспечивают механическую прочность и тепловую стойкость.
• Номинальный ток: 630 А - способна выдерживать длительные токи замыкания без перегрева.
• Количество подключений: 10 точек - каждая оснащена болтовым зажимом для фиксации проводников сечением до 95 мм2.
• Климатическое исполнение: УХЛ1 - рассчитана на работу в холодном и умеренно влажном климате, включая неотапливаемые помещения.
• Диапазон температур: от -60 C до +40 C - сохраняет работоспособность даже в зимних условиях на открытых площадках или в холодильных камерах.
• Изолированный монтаж: да - крепится через пластиковые изоляторы, исключает случайное замыкание на корпус щита.
• Срок службы: 30 лет - при соблюдении условий эксплуатации не требует замены в течение всего жизненного цикла объекта.

Совместимость и монтаж

Шина заземляющая главная 285х40х4мм на 10 подключений медь совместима с любыми типами медных и алюминиевых проводников, имеющими наконечник или зачищенную часть до 95 мм2. Для монтажа используются стандартные болты M8 или M10 (не входят в комплект).

Устанавливается на пластиковые изоляторы, которые предотвращают контакт с металлическим корпусом щита. Расстояние между отверстиями под болты равно шагу стандартных зажимов - легко комбинируется с другими элементами системы заземления IEK. Монтаж выполняется после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50571.5.54 и ПУЭ (глава 1.7) по организации систем заземления. Применение изолированного монтажа снижает риск возникновения опасного потенциала на корпусе щита. Сертифицирована для использования в электроустановках до 1000 В переменного тока.

Преимущества

• Высокая проводимость меди гарантирует минимальные потери энергии и стабильность заземления при аварийных режимах.
• 10 подключений позволяют объединить несколько групп оборудования без необходимости установки дополнительных шин.
• Изолированный монтаж исключает необходимость в дополнительных изоляционных прокладках.
• Долгий срок службы (30 лет) снижает затраты на обслуживание и замену.
• Климатическое исполнение УХЛ1 делает её пригодной для использования вне помещений и в неотапливаемых зонах.

Ограничения применения

• Не предназначена для работы при температурах выше +40 C - в условиях перегрева (например, рядом с мощными нагревательными элементами) возможен перегрев и потеря контакта.
• Не рекомендуется использовать в средах с агрессивными химическими веществами (кислоты, щёлочи) - медь подвержена коррозии.
• Подключение алюминиевых проводников допустимо, но требует переходных наконечников и контрольного моментного затягивания - прямой контакт меди и алюминия вызывает гальваническую коррозию.
• Не предназначен для частого демонтажа - многократное откручивание/закручивание болтов может повредить резьбу в отверстиях.

Примеры использования

• Главный заземляющий проводник в этажном щите многоэтажного дома - объединяет PE-проводники всех квартир.
• Заземляющая шина в распределительном пункте промышленного участка - связывает корпуса станков, конвейеров и автоматики.
• Центральный узел уравнивания потенциалов в банях, бассейнах, котельных - обеспечивает равный потенциал между трубами, радиаторами и оборудованием.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с диаметром болтов (обычно M8 или M10).
• Используйте антивандальные болты с плоской головкой и противоскручивающими шайбами для защиты от самопроизвольного ослабления.
• Обязательно пометьте каждый входящий проводник - это ускорит диагностику и последующее обслуживание.
• При использовании в сырых местах (подвалы, колодцы) дополнительно покрывайте места соединений антикоррозийной смазкой на основе лития.
• Артикул zgb10-50-010-285 - оптимальный выбор для проектов, где требуется «рекомендованный проектный ассортимент» - совместим с остальной продукцией IEK, что упрощает закупку и документацию.
