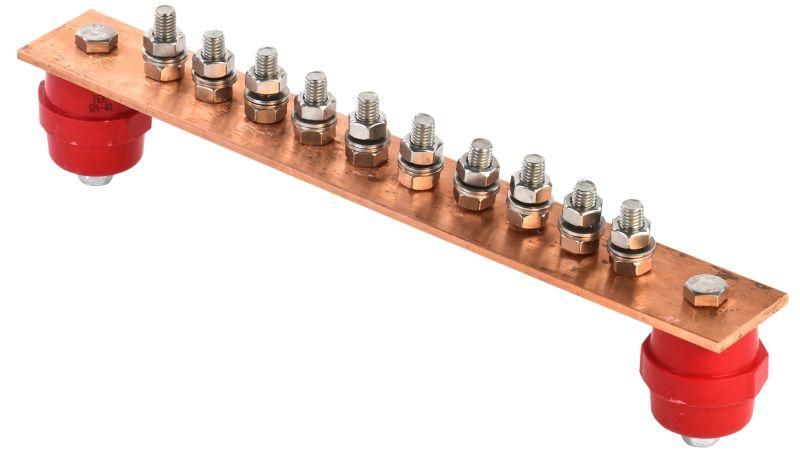

Шина заземляющая главная 360х40х4мм на 10 подкл. медь | ZGB10-50-010-360 IEK

Шина заземляющая главная 360х40х4мм на 10 подключений медь от бренда IEK предназначена для надёжного объединения нескольких заземляющих и нулевых проводников в распределительных устройствах. Эта шина обеспечивает долговечную и безопасную работу систем защиты при высоких нагрузках, особенно в условиях сурового климата.

Назначение и область применения

Шина заземляющая главная 360х40х4мм на 10 подключений медь используется для соединения:

• нулевых защитных (PE) и совмещённых PEN-проводников;
• заземляющих проводников от контура заземления;
• проводников системы уравнивания потенциалов.

Применяется в распределительных щитах жилых, общественных и промышленных объектах - например, в ТРЦ, больницах, заводах, энергообъектах. Подходит для установки внутри помещений и на открытых площадках при соблюдении условий эксплуатации.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и устойчивость к коррозии.
• Габариты: 360×40×4 мм - длина позволяет удобно располагать несколько точек подключения, ширина и толщина обеспечивают механическую прочность и теплоотвод.
• Номинальный ток: 630 А - способна выдерживать длительные токовые нагрузки без перегрева.
• Количество подключений: 10 - предусмотрено для одновременного подсоединения десяти проводников через болтовые соединения.
• Климатическое исполнение: УХЛ1 - рассчитана на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны.
• Диапазон температур: от -60 C до +40 C - сохраняет работоспособность даже в экстремально низких температурах.
• Изолированный монтаж: да - шина устанавливается на пластиковые изоляторы, исключающие случайное замыкание на корпус или металлические конструкции.
• Срок службы: 30 лет - при правильной установке и обслуживании служит весь срок эксплуатации объекта.

Совместимость и монтаж

Шина заземляющая главная 360х40х4мм на 10 подключений медь совместима с медными и многожильными проводниками сечением до 95 мм2. Для подключения используются болты M8 или M10 - рекомендуется применять контактные площадки с гроверами и шайбами для предотвращения самопроизвольного ослабления.

Монтаж выполняется на изоляционные опоры (не входят в комплект). Расстояние между точками подключения - равномерное, что позволяет легко организовать проводку без перегибов. Обязательно проверьте соответствие диаметра отверстий под болт сечению используемых кабелей.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50571.5.54 и МЭК 60364-5-54 для систем TN-S и TT. Применение изолированного монтажа снижает риск возникновения шагового напряжения и повышает уровень безопасности при обслуживании. Соответствует нормам пожарной безопасности за счёт термостойкости меди и отсутствия горючих материалов.

Преимущества

• Высокая проводимость меди гарантирует минимальные потери и нагрев при работе на максимальном токе.
• Стандартное количество подключений (10) упрощает проектирование и сборку щитов без необходимости удлинителей или ответвлений.
• Устойчивость к низким температурам делает её пригодной для использования в регионах с суровым климатом.
• Долгий срок службы (30 лет) снижает затраты на замену и техническое обслуживание.
• Изолированный монтаж исключает необходимость в дополнительных изоляционных элементах.

Ограничения применения

• Не предназначен для внешней установки без защиты от осадков и прямого воздействия атмосферных факторов - хотя имеет класс UHL1, она не герметична.
• Не допускается использование в средах с повышенной химической активностью (например, в химических цехах без дополнительной защиты).
• Подключение проводников большего сечения, чем 95 мм2, требует согласования с проектом и проверки на тепловую стойкость.
• Не применяется в качестве основной шины в сетях выше 1000 В - только для низковольтных систем до 1 кВ.

Примеры использования

• Главный заземляющий проводник в этажном щите многоэтажного дома.
• Объединение всех PE-проводников в распределительном пункте промышленного участка.
• Центральная точка уравнивания потенциалов в бане, бассейне или автостоянке.
• Заземление оборудования на объектах с высокими требованиями к электробезопасности - медицинские учреждения, серверные комнаты.

Практические советы

• Перед монтажом проверьте целостность поверхности шины - наличие оксидов или повреждений снижает контактное давление.
• Используйте момент затяжки болтов по таблице производителя - переусиливать нельзя, чтобы не деформировать медь.
• При использовании в сыром помещении рекомендуется дополнительно покрывать контакты антикоррозийной смазкой (например, Контактол).
• При проектировании учитывайте свободное место вокруг шины - требуется доступ для диагностики и повторной затяжки после первых месяцев работы.
• Артикул zgb10-50-010-360 - единственный вариант этой модели в каталоге IEK. Аналоги других брендов имеют другие габариты и расположение отверстий - не взаимозаменяемы.
