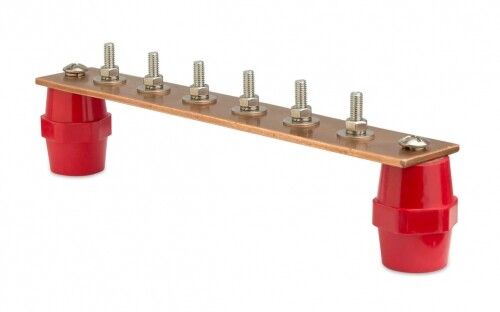

Главная заземляющая шина с изоляторами, 6 подкл., 260мм 40мм 4мм, медь | NE2006 DKC ДКС

Заземляющая шина главная с изоляторами DKC (ДКС) артикул ne2006 предназначена для надёжного объединения всех заземляющих и нулевых проводников в распределительном устройстве. Шина выполнена из меди, оснащена шестью точками подключения и изолирующими опорами - обеспечивает безопасную и долговечную работу в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Главную заземляющую шину (ГЗШ) ne2006 используют для соединения нулевых защитных (PE) и нулевых рабочих (N) проводников, а также проводников контура заземления и системы уравнивания потенциалов. Устанавливается в щитовых помещениях, трансформаторных подстанциях, на объектах жилой и промышленной недвижимости. Обязательно размещается в доступном, но защищённом от случайного прикосновения месте - например, внутри закрытых щитов или за предохранительными экранами.

Технические характеристики

• Количество подключений: 6 (для круглых проводников)
• Размеры шины: 260 × 40 × 4 мм
• Материал контактной шины: медь
• Материал зажимов и клемм: медь
• Материал направляющих контактов и крепёжа: нержавеющая сталь V2A
• Тип монтажа: поверхностный
• Наличие изоляторов: да (обеспечивают электрическую изоляцию от корпуса и стен)
• Поверхность: необработанная (без покрытия, сохраняет естественную проводимость меди)
• Подключение плоских проводников: не предусмотрено (0 точек)

Совместимость и монтаж

Заземляющая шина ne2006 монтируется на поверхность стены или внутренней панели щита с помощью двух входящих в комплект анкеров. Подходят для крепления к бетону, камню и полнотелому кирпичу. Для подключения используется круглый проводник - максимальный диаметр не указан, но рекомендуется использовать провода до 16 мм2, соответствующие стандартным требованиям ПУЭ. Все болты, гайки и шайбы изготовлены из нержавеющей стали V2A - устойчивы к коррозии, подходят для помещений с высокой влажностью.

Безопасность и стандарты

Шина ne2006 соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54 для систем заземления. Наличие изоляторов исключает риск замыкания на корпус или металлическую конструкцию. Компоненты из нержавеющей стали обеспечивают долговечность даже в агрессивных средах. Продукт сертифицирован как часть серии Jupiter - прошёл проверку на термическую и электромагнитную стабильность.

Преимущества

• Высокая проводимость медной шины снижает переходные сопротивления и нагрев при больших токах замыкания
• Изоляторы позволяют устанавливать шину прямо на металлические поверхности без риска пробоя
• Крепёж из нержавеющей стали V2A не требует дополнительной защиты от коррозии
• Стандартные размеры и количество точек подключения упрощают проектирование и замену
• Необработанная поверхность меди обеспечивает лучший контакт с проводниками без оксидной плёнки

Ограничения применения

• Не предназначен для подключения плоских проводников шириной 30 мм - такие соединения невозможны
• Не рассчитана на внешнюю установку без дополнительной защиты от атмосферных воздействий
• Не следует использовать в местах с постоянным механическим воздействием - возможна деформация клемм
• Не применяется в качестве распределительной шины для фазных проводников

Примеры использования

• Центральный узел заземления в этажном щите многоквартирного дома
• Объединение заземляющих проводников на промышленном оборудовании (конвейеры, насосы, станки)
• Система уравнивания потенциалов в банях, бассейнах, котельных
• Распределительные пункты (РП) и подстанции с высокой степенью ответственности

Практические советы

• Перед монтажом проверьте соответствие диаметра проводника размеру отверстий в клеммах - не используйте слишком толстые провода
• Затягивайте клеммы моментом, достаточным для плотного контакта, но без перегрузки - переусилие может повредить медь
• При использовании в сырых помещениях регулярно проверяйте состояние контактов - хотя сталь V2A устойчива, медь всё же может окисляться
• Для удобства обслуживания оставляйте свободное место между подключенными проводами - минимум 10–15 мм
• Артикул ne2006 совместим с другими элементами серии Jupiter - можно комбинировать с аналогичными шинами и клеммами для масштабирования системы
