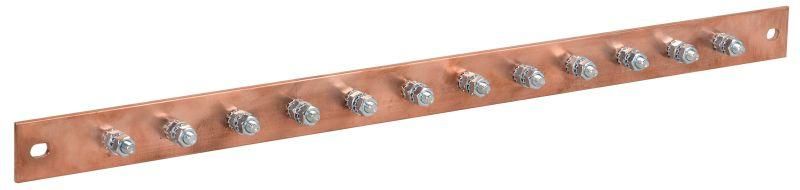

Шина заземления 483х25x3мм медь ШМТ М1 12 точек подключения М6 - ER-12-325-M1 IEK

Шина заземления 483х25x3 мм медь ШМТ М1 12 точек подключения М6 - это надёжный элемент для централизованного заземления оборудования в электрощитах и стойках. Произведённая компанией ITK (IEK), модель er-12-325-m1 обеспечивает прочное и долговечное соединение между устройствами и контуром заземления, повышая безопасность и стабильность работы электроустановок.

Назначение и область применения

Шина заземления 483х25x3 мм медь ШМТ М1 12 точек подключения М6 предназначена для объединения всех заземляющих проводников внутри распределительных щитов, автоматических шкафов и стоек. Она создаёт единый заземляющий контур, к которому подключаются корпуса аппаратов, металлические части оборудования и другие проводящие элементы. Применяется в промышленной автоматике, системах управления, силовой аппаратуре и других объектах, где требуется высокий уровень защиты от поражения током и помех.

Технические характеристики

• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую проводимость тока замыкания;
• Размеры: 483×25×3 мм - длина позволяет размещать до 12 точек подключения с равномерным шагом;
• Номинальный ток: 230 А - способна выдерживать значительные токи замыкания без перегрева;
• Количество точек подключения: 12 - каждая оснащена болтовым соединением M6;
• Толщина: 3 мм - достаточна для механической жесткости и тепловой стойкости;
• Поверхность: необработанная - требует дополнительной изоляции или покраски при использовании в агрессивных средах;
• Срок службы: 5 лет - указан производителем при соблюдении условий эксплуатации;
• Совместима с 19-дюймовым монтажом - легко фиксируется на DIN-рейке или в стойке стандарта EIA.

Совместимость и монтаж

Шина заземления 483х25x3 мм медь ШМТ М1 12 точек подключения М6 монтируется непосредственно на поверхность стенки шкафа или на DIN-рейку. Для установки используется стандартный крепёж (не входит в комплект). Каждая из 12 точек подключения рассчитана на болт M6 - подходят гибкие медные или многожильные провода сечением до 16 мм2. Убедитесь, что посадочные места не деформированы, а поверхность шины чистая перед затяжкой контактов. Гайки и шайбы необходимо использовать с учётом класса прочности и антикоррозийного покрытия.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим проводникам согласно ПУЭ и ГОСТ Р 50571.5.54. Номинальный ток 230 А гарантирует безопасную работу при аварийных режимах. Отсутствие специального покрытия не снижает электробезопасность, но требует внимательного контроля за окислением контактов в условиях повышенной влажности.

Преимущества

• Высокая проводимость меди минимизирует потери энергии и нагрев при больших токах;
• Чёткая разметка 12 точек упрощает планирование и монтаж множественных подключений;
• Стандартные размеры и совместимость с 19-дюймовыми стойками позволяют использовать её в типовых решениях;
• Жёсткая конструкция исключает прогиб и контактные проблемы даже при нагрузке нескольких проводов;
• Производитель ITK (IEK) известен стабильным качеством продукции для промышленного сектора.

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты и не рассчитан на воздействие атмосферных факторов;
• Необработанная поверхность подвержена окислению - в помещениях с высокой влажностью рекомендуется нанести антиоксидантную смазку или краску;
• Срок службы 5 лет ограничен условиями эксплуатации; при частых температурных колебаниях или химически активной среде срок может сокращаться;
• Не подходит для подключения проводов сечением более 16 мм2 - возможен перегрев и потеря контакта.

Примеры использования

• Заземление PLC-контроллеров, частотных преобразователей и модулей в промышленном шкафе;
• Объединение заземляющих проводов от двигателей, насосов и вентиляторов на конвейере;
• Централизация заземления в серверных стойках с оборудованием 19”;
• Создание единого заземляющего узла в распределительных пунктах (ЩР, ЩО).

Практические советы

• Перед монтажом проверьте, чтобы все точки подключения были свободны и не имели следов коррозии;
• Используйте пружинные шайбы или пластиковые изоляционные вставки, если шина крепится к металлической стенке - предотвратите случайное замыкание;
• При подключении нескольких проводов к одной точке - используйте ответвители или перемычки, не перегружайте один болт более чем двумя проводами;
• Проверяйте момент затяжки болтов M6 - оптимальный момент около 1–1,5 Нм, переусиливать нельзя - можно повредить резьбу или саму шину;
• Для длительной эксплуатации в сыром помещении нанесите тонкий слой антиоксидантной пасты на контактные поверхности.
