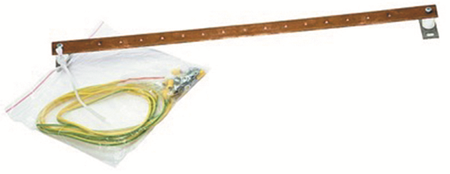

Шина заземления медная RAM telecom STI/CQE 200А 19" DKC (ДКС) R5SGB19

Медная шина заземления горизонтальная 200А 19 дюймов для IT-корпусов серии STI/CQE от DKC предназначена для организации надежного заземления в серверных стойках и телекоммуникационных шкафах. Артикул r5sgb19 обеспечивает устойчивую проводимость при токах до 200 А, совместима с проводниками 2,5–10 мм2 и монтируется изолированно в стандартные 19-дюймовые рамы.

Назначение и область применения

Медная шина заземления горизонтальная 200А 19 дюймов для IT-корпусов серии STI/CQE используется для создания единой точки заземления в IT-инфраструктуре. Подходит для установки в серверные стойки, коммутационные шкафы, телекоммуникационные помещения и другие объекты с высокими требованиями к электробезопасности. Обеспечивает равномерное распределение потенциала между оборудованием, снижает риск повреждения устройств от помех и перепадов напряжения.

Технические характеристики

• Материал: Медь - обеспечивает низкое электрическое сопротивление и устойчивость к окислению.
• Номинальный ток: 200 А - выдерживает длительную нагрузку без перегрева.
• Сечение подключаемого проводника: 2,5 – 10 мм2 - позволяет использовать стандартные медные жилы, применяемые в IT-оборудовании.
• Толщина: 3 мм - достаточна для механической прочности и тепловой стойкости.
• Количество соединений: 16 точек - даёт возможность подключить до 16 устройств или групп оборудования.
• Изолированный монтаж: Да - корпус шины изолирован, что исключает случайные замыкания на металлический каркас стойки.
• Поверхность контакта: Необработанная - контакт осуществляется через зажимы, не требует дополнительной пайки или покрытия.
• Цвет: Медный - визуально соответствует материалу, не маскирует состояние поверхности.

Совместимость и монтаж

Медная шина заземления горизонтальная 200А 19 дюймов для IT-корпусов серии STI/CQE рассчитана на установку в стандартные 19-дюймовые стойки. Крепится с помощью болтов или специальных кронштейнов, входящих в комплект или приобретаемых отдельно. Установка выполняется на боковой или задней стенке шкафа. Для монтажа требуется доступ к заземляющему проводу от основной сети и инструмент для затяжки клемм (отвертка или гаечный ключ). Не требует сверления или доработки корпуса стойки благодаря изолированному исполнению.

Безопасность и стандарты

Изделие разработано с учётом требований к электробезопасности, соответствует принципам ГОСТ Р 50571 и IEC 60364 для систем заземления в информационных центрах. Наличие изоляции предотвращает возникновение пробоя на корпус стойки. Производитель DKC проводит контроль качества на каждом этапе производства, включая проверку проводимости и механической прочности.

Преимущества

• Высокая проводимость меди минимизирует потери энергии и нагрев при работе.
• 16 точек подключения позволяют организовать заземление сразу нескольких устройств без использования перемычек.
• Изолированный монтаж исключает необходимость в дополнительных изоляторах или пластиковых вставках.
• Стандартная длина 19 дюймов полностью соответствует промышленным нормам, не требует подрезки.
• Удобство обслуживания - все клеммы доступны для осмотра и затяжки без демонтажа.

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия открытой воды или агрессивных сред (например, химических производств).
• Не рекомендуется использовать вне помещений - отсутствует защита IP, возможна коррозия при повышенной влажности.
• Подключение проводов более 10 мм2 невозможно - не подходят для мощных силовых линий.
• Не является источником питания - служит только для заземления, не передаёт энергию.

Примеры использования

• Заземление серверов в дата-центре - каждое устройство подключается к шине через заземляющий провод 4 мм2.
• Распределение заземления в телеком-шкафу с маршрутизаторами, коммутаторами и UPS.
• Объединение заземляющих контуров в сетевых пунктах связи (NID/POP).
• Формирование единой заземляющей шины в офисных IT-комнатах с несколькими стойками.

Практические советы

• Перед монтажом проверьте, чтобы заземляющий провод от главной шины имел сечение не менее 10 мм2 - иначе вся система будет узким местом.
• При подключении используйте кольцевые наконечники (плюс-кольца) с внутренним диаметром, соответствующим винтам шины - это повысит надёжность контакта.
• Регулярно проверяйте затяжку клемм - даже небольшая люфт-перегрузка может вызвать нагрев и потерю контакта.
• Если шина устанавливается рядом с источниками ЭМИ (частотные преобразователи, радиопередатчики), убедитесь, что её длина не создаёт антенны - лучше делать минимально возможную протяжённость.
• Артикул r5sgb19 совместим с сериями RAM telecom и STI/CQE - можно использовать как запасную часть при ремонте.
